Habbe 38
Postad: 23 jan 20:52

Inducerad Spänning

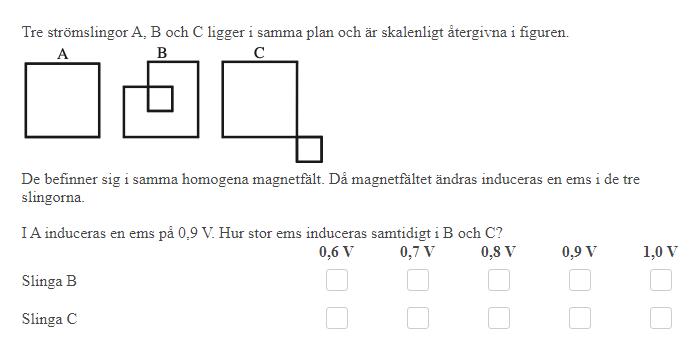

Hej, jag lyckas inte lösa uppgiften.

Jag tänker att den stora kvadraten har sidan 3 l.e och därmed är varje sådan liten kvadrat 1 a.e.

Eftersom strömslinga A har inudcerats med 0.9 V så drar jag slutsatsen att för varje 1 a.e så induceras 1 V.

Dvs. B = 0.7 V och C = 10 V, men det är fel.

Facit: B = 0.9 V och  C = 0.8V

Tack på förhand

Smaragdalena 76205 – Lärare
Postad: 23 jan 20:59 Redigerad: 23 jan 21:00

Tänk på att de små slingorna ger ett bidrag som är negativt!

Habbe 38
Postad: 23 jan 21:08
Smaragdalena skrev:

Tänk på att de små slingorna ger ett bidrag som är negativt!

Tack för svaret, men jag har två frågor.

Fråga 1:

Hur kommer det sig att den ger ett negativt bidrag?

Fråga 2:

Jag ser hur det fungerar i C, men den lilla strömslingan i B verkar ju bidra med +0.2 V istället för att bidra med -0.1 V, varför är det så?

Tack på förhand

Habbe skrev:
Smaragdalena skrev:

Tänk på att de små slingorna ger ett bidrag som är negativt!

Tack för svaret, men jag har två frågor.

Fråga 1:

Hur kommer det sig att den ger ett negativt bidrag?

Om det är så att strömmen går medurs i den stora slingan så går den moturs i den lilla. Detta gäller i figur C

Fråga 2:

Jag ser hur det fungerar i C, men den lilla strömslingan i B verkar ju bidra med +0.2 V istället för att bidra med -0.1 V, varför är det så?

Tack på förhand

Här tänkte jag fel förut. Strömmen kommer att gå åt samma håll i båda slingorna.

Habbe 38
Postad: 23 jan 22:14

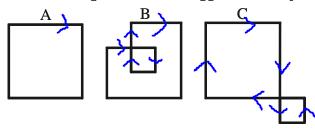

Jag är inte riktigt säker att jag förstå uppgiften. När du säger att strömmen går medurs menar du så här:



?

Sen undrar jag också hur den lilla kvadraten i B kan bidra med 0.2 V?



Tack på förhand

Ser du att i B går pilarna medsols, både i den stora och den lilla kvadraten och den stora kvadraten-minus-en-liten-kvadrat? Den stora biten bidrar med 0,8 V, den lilla med 0,1 V.

Ser du att i C går pilarna medsols i den stora kvadraten, men motsols i den lilla? Den stora kvadraten bidrar med 0,9 V, den lilla med -0,1 V.

ThomasN 1701
Postad: 24 jan 12:53

B: Det inducerande magnetfältet går genom både den stora arena på 8a.e. och den lilla på 1a.e. Och de samverkar. Man kan också se det som en spole med två varv men där det ena varvet är 1/9 så stort.

C: Om man tittar på varje area för sig så har man en stor på 9a.e. och en liten på 1a.e. Om den lilla varit för sig själv skulle strömmen gått medurs i denna också.
När den kopplas till den stora på detta viset så kommer den alltså motverka strömmen från den stora arean.
Resultatet: 0.9-0.1=0.8V. Den resulterande strömmen kommer att gå som du ritat i figuren.
