Inducerad spänning

stämmer min figur?

Figuren ser ut att stämma, om du tänker dig att bilen kommer upp ur pappret, eller åker åt motsatt håll.

Du har markerat både axeln och antennen som en pil, varför då?

såhär,

Jo, kommer du vidare eller behöver du ngn mer hjälp?

Så B_i är en del av jordens magnetfält?

Det känns lite oklart om hur och varför, svårt att se mönstret.

Som du är inne på: Du måste komposantuppdela B fältet, det är den komposant som är vinkelrät mot ledaren som ska användas.

Stämmer svaret i U₁ och  U₂ ?

likaså justerade jag om figuren.

föremålets hastighet v är riktad åt vänster?

man komposantuppdelar B_i för att få rätvinkliga trianglar. För både hjulaxeln och bilantennen

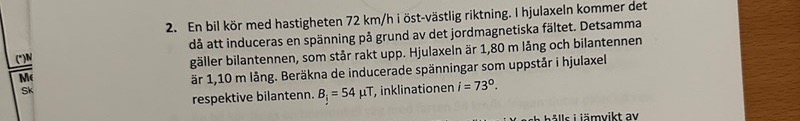

Det B-fält du ritat visar att norr ligger åt höger i pappret., Det står att bilen rör sig i öst-västlig riktning, vilket medför att vi  i din figur får bilen att köra upp ur pappret mot betraktaren, alternativt rakt ned i pappret från betraktaren. Hjulaxeln är därmed riktad i nord-sydlig riktning.

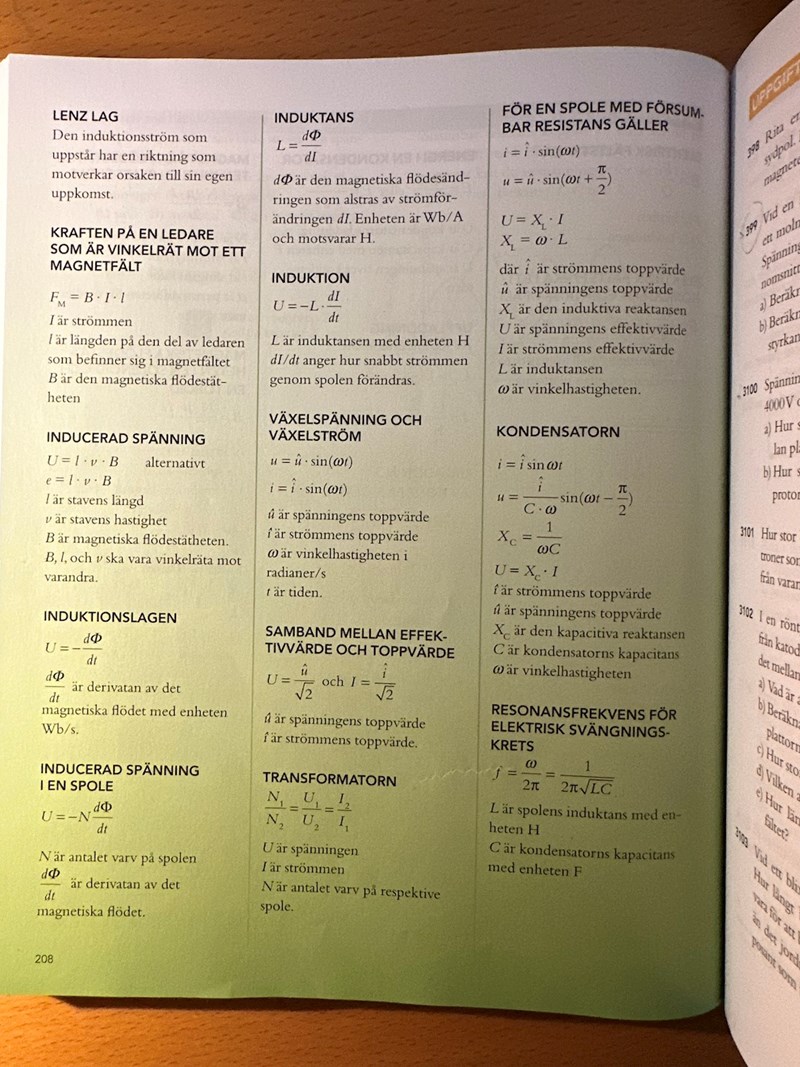

Generellt gäller U = l*v*B, om B-fältet, axeln och rörelsen är vinkelräta mot varandra.

I det här fallet måste vi ta hänsyn till att B-fältet lutar i förhållande till axeln. Det löser vi genom att beräkna den lodräta (axeln är ju vågrät) komposanten av B-fältet. Inklinationsvinkeln är 73 grader, därför:  B_lodrät=54*10^-6*sin(73)

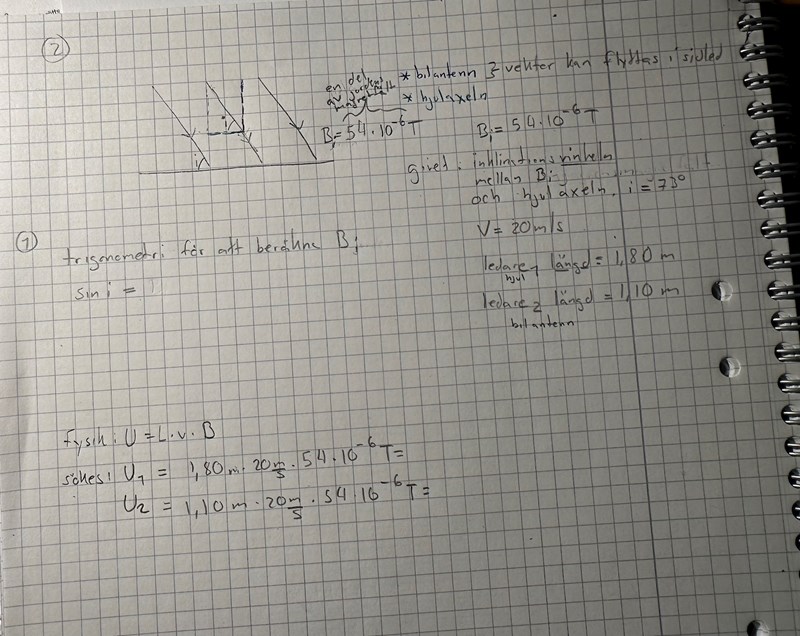

U_hjulaxel = 1,8*(72/3,6)*54*10^-6*sin(73)

såhär?

stämmer figuren nu?

stämmer U₁ (hjulaxeln) och U₂ (bilantennen)?

Öst och väst i din figur är inte ok.

Väst är rakt in i pappret, öst är upp ur pappret

Norr åt höger och syd åt vänster.

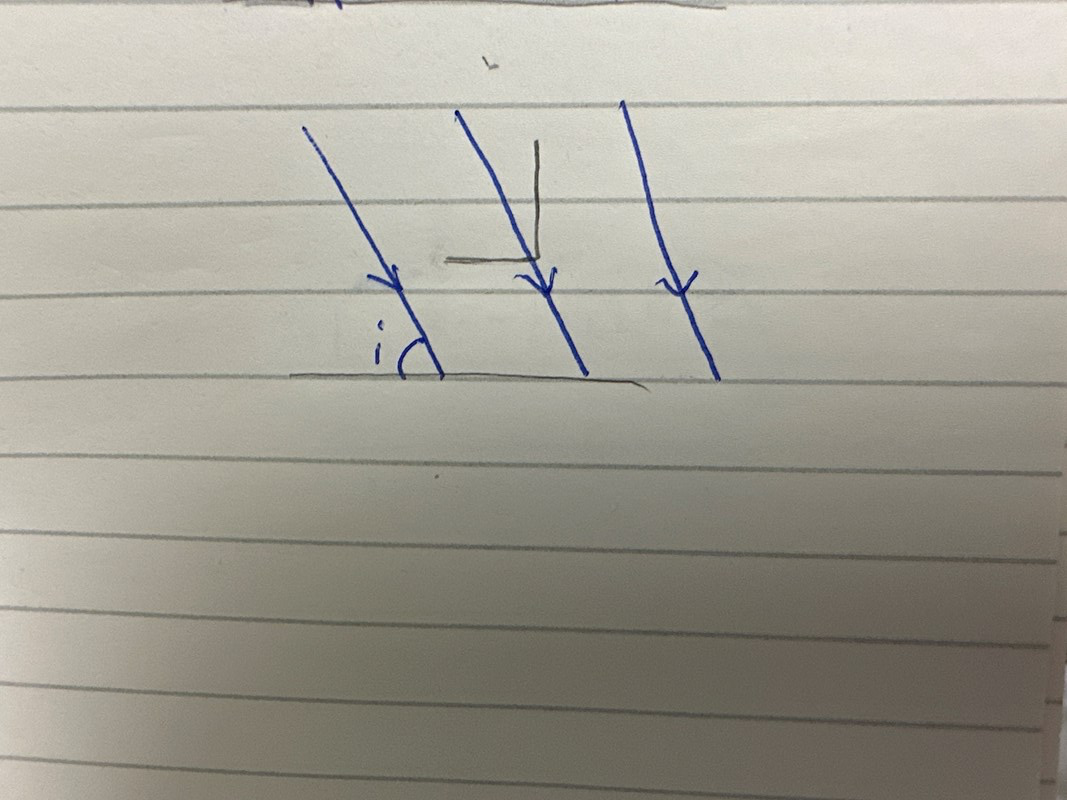

B-fältet är korrekt ritat, det kommer från rymden och går ned i marken.

Det vågräta strecket är jordytan.

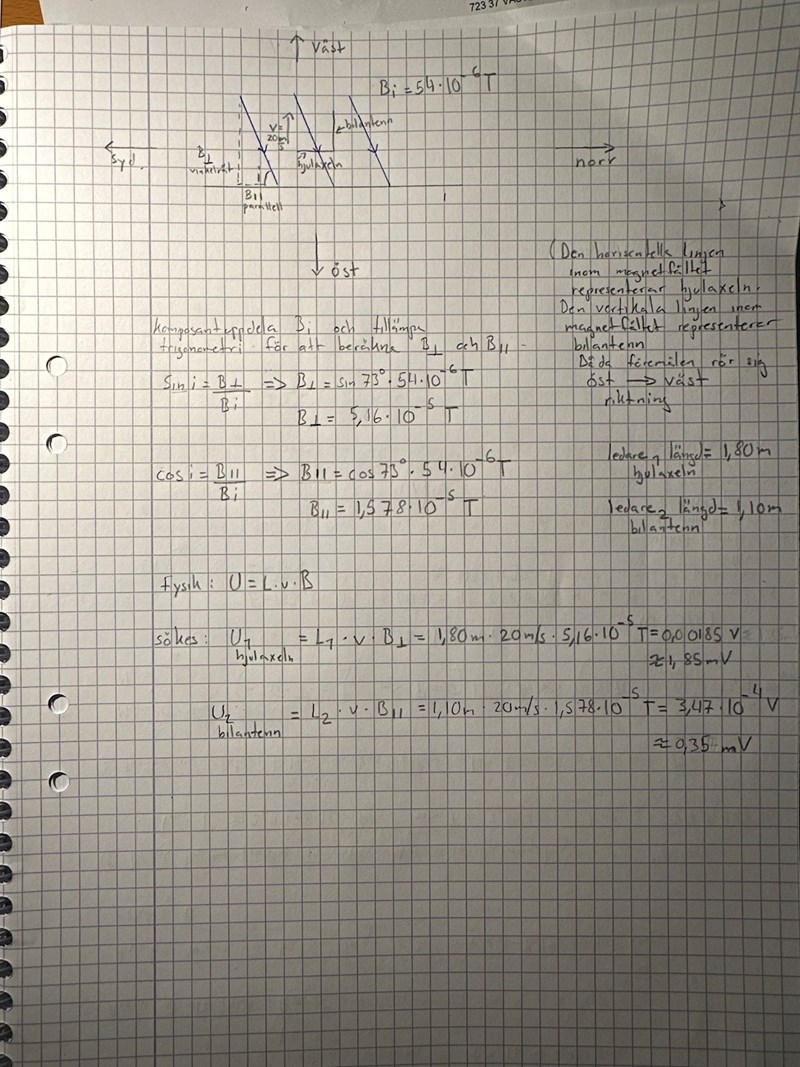

såhär?

väst riktningen är riktad inåt och öst riktningen är riktad utåt ur pappret.

bilen åker in i pappret.

därav är Hjulaxeln är riktad i nord-sydlig riktning.

bilantennens riktning?

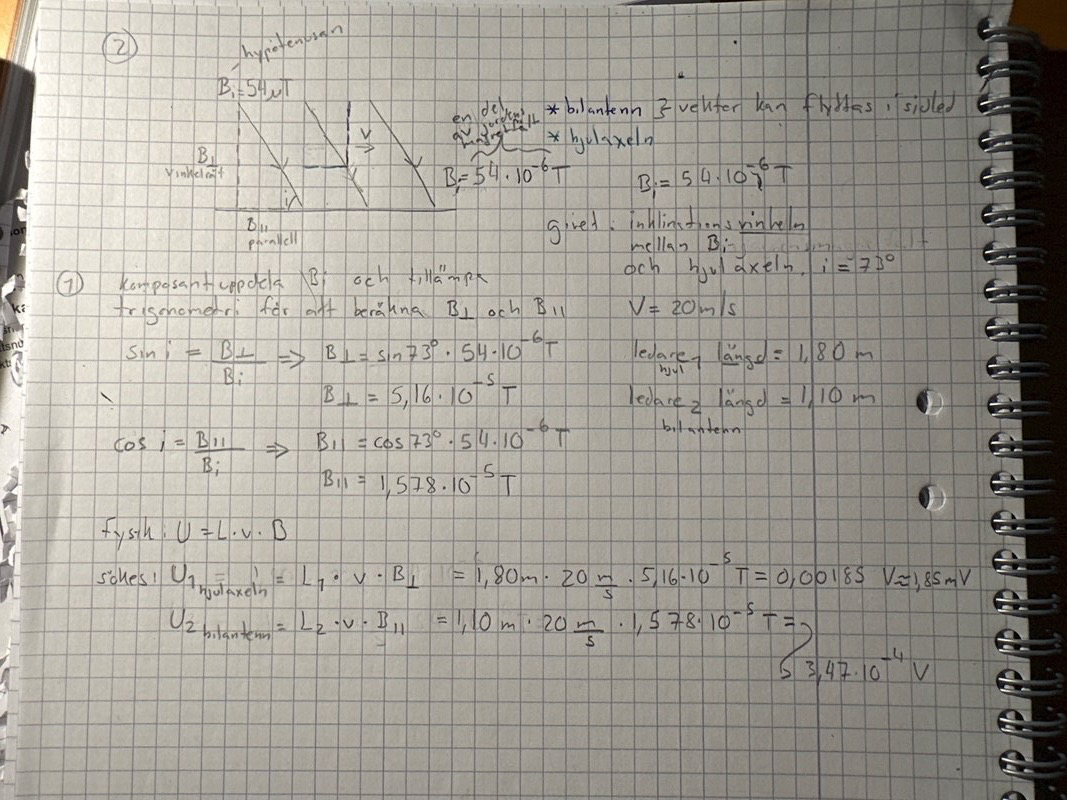

U₁  har jag beräknat

men U₂ beräkningen är korrekt?

Jo dina uppställningar är rätt. Jag har inte kollat siffrorna.

Antennen är lodrät.
