Inducerad spänning - spole
En spole med tvärsnittsarean 12 cm² innehåller 600 lindningsvarv. Dess resistans uppgår till 11 Ω. Till spolens ändpunkter har anslutits ett instrument för mätning av ström. Resistansen i detta mätinstrument uppgår till 2,0 Ω. Spolen är placerad i ett magnetfält så att magnetfältet, som är homogent, går vinkelrätt mot spolens tvärsnittsyta. Flödestätheten i spolen varierar med tiden enligt nedanstående diagram.
a) Beräkna den inducerade spänningen i spolen.
b) Bestäm den ström som registreras av mätinstrumentet.

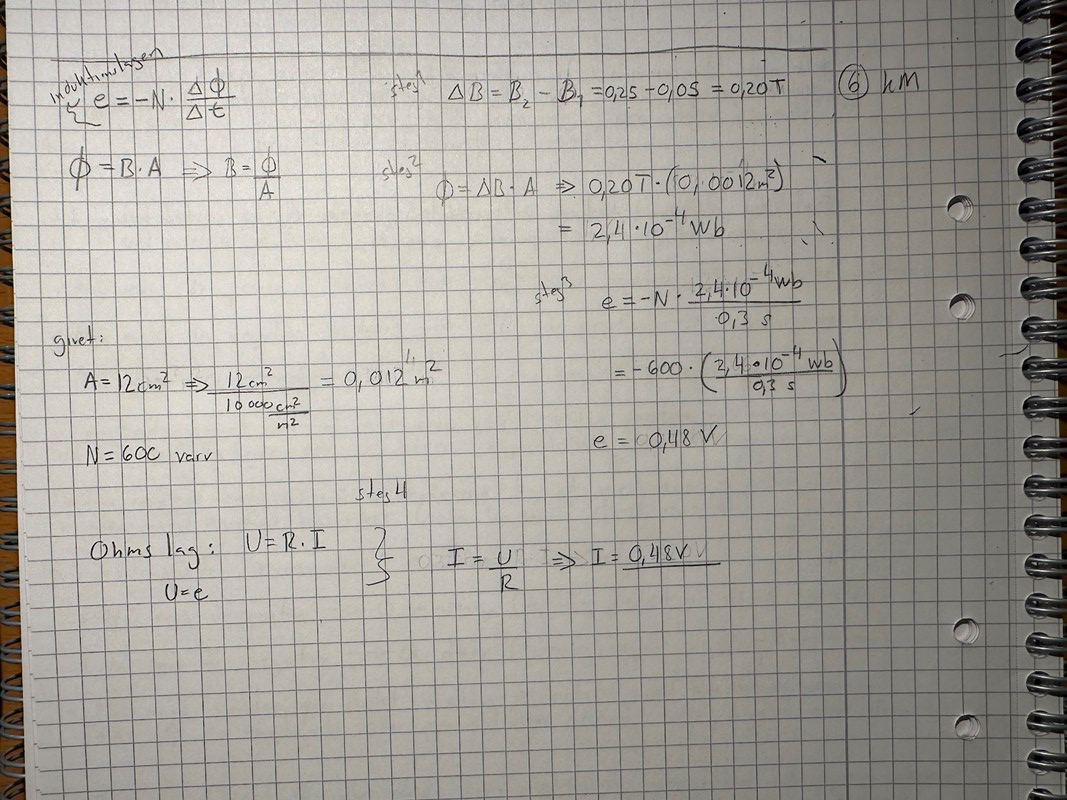

Hejsan skulle jag kunna få hjälp med denna uppgift? Mina beräkningar stämmer inte i a) och b) (det blev också fel med resistansen)

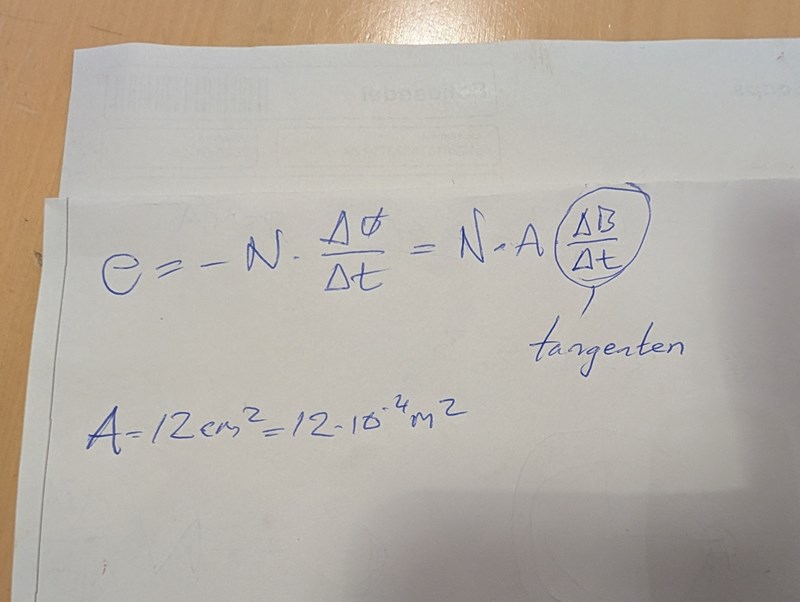

Säger dethär dig något?

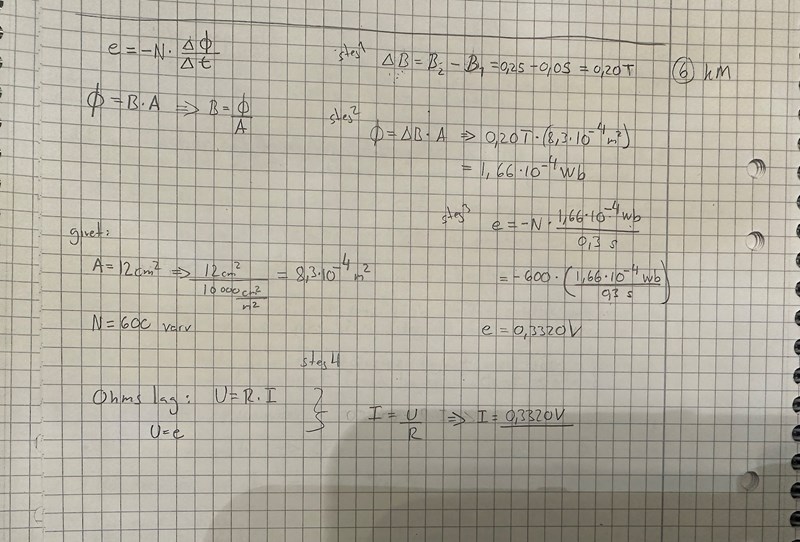

Jag hade omvandlat cm^2 på fel sätt. Så nu blev a) rätt.
På b)
b) hur ska man tolka resistenserna. Är de seriekopplade så att man bara kan addera de? Rtotal=R1+R2
Ja, de är seriekopplade eftersom samma ström flyter genom dem.
Biorr skrev:
Jag hade omvandlat cm^2 på fel sätt. Så nu blev a) rätt.
På b)
Ja, men mellansteget "steg2", att fi är lika med deltaB gånger arean, är fel. Du kan skriva att deltafi är lika med deltaB gånger arean.
