Induktans i spole

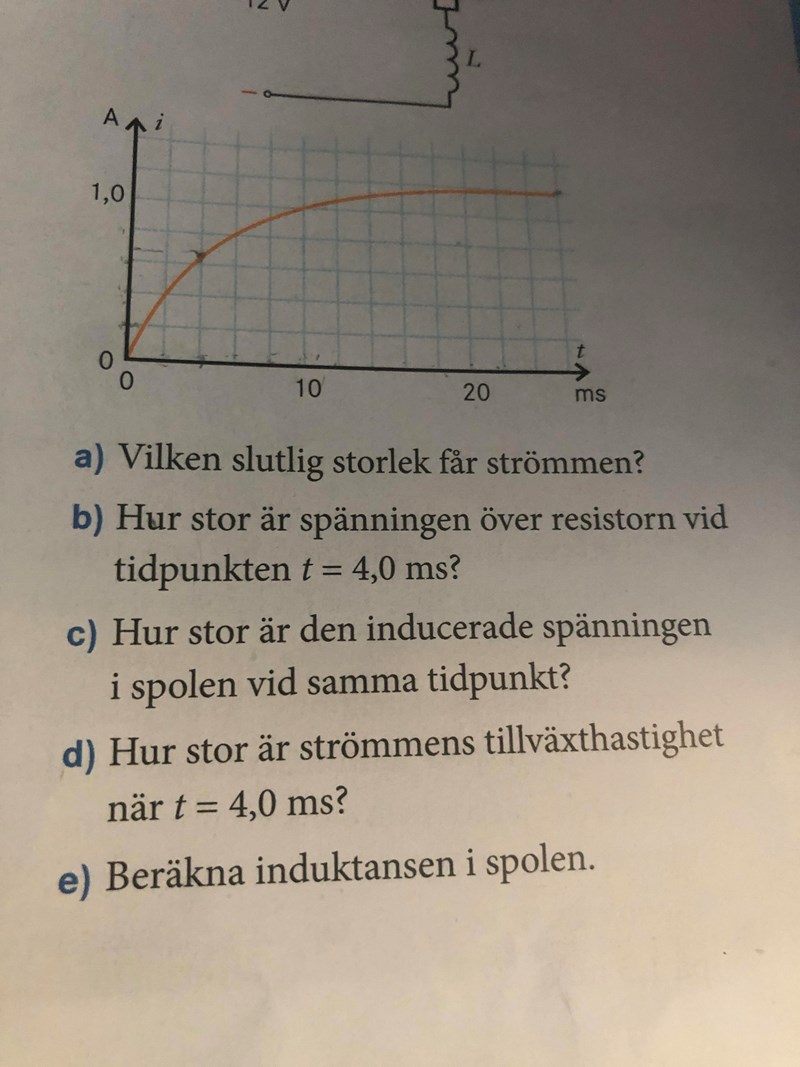

en resistor med resistansen 10 Ω och en spole med försumbar resistans och okänd induktans kopplas til späningen 12 volt genom att en strömbrytare slås till vid tiden t = 0 strömmen växer då på det sättet som diagrammet visar

beräkna spolens induktans

spänningen över induktorn blir väll 12 volts spänningen - spänninen över resistorn  alltså 12. 6,5 = 5,5 A  men ja vet inte hur man får att läser man av i grafen är de vid 4 ms ca 0,65A ström

hur fås att didtblir 0,01/1  hur fås derivatans ström fram med avseende på tiden

ska bli detta

e=L*didt L = edidt= 5,5*0,011=0,55mH  ser inen förklaring på hur dom fick fram didt

Ture 9973 – Livehjälpare
Postad: 30 maj 2020 16:28

Derivatan i en punkt är tangentens lutning i punkten.

Dom har har skissat tangenten och sen läst av lutningen i diagrammet

Maksoud 110
Postad: 30 maj 2020 17:06

okey, tack för svaret, då tro ja de klarna lite iaf.

Skepnad 64
Postad: 16 apr 16:44 Redigerad: 16 apr 16:46

Jag sitter fast på denna uppgift. Förstår inte hur man får dtdi=0,011. Vad menas ens med dt/di? Ökar tiden med 0,01s/ampere? Det blir väldigt konstigt i mitt huvud.



Jag förstår det som att strömmen ökar med 0,01 ampere per sekund när man tar di/dt. Men när man sedan vänder på det och får:

L=edidt=e1×dtdi=e×0,011. Så hänger jag inte med alls.

Eftersom man vet att värdet på di/dt är 0,01. Varför funkar inte följande:

e=L*didt.Ersätter di/dt med 0,01. Samt e med 5,5 och får.L=5,50,01=550.

Varför blir detta fel?
