Induktion

Hej

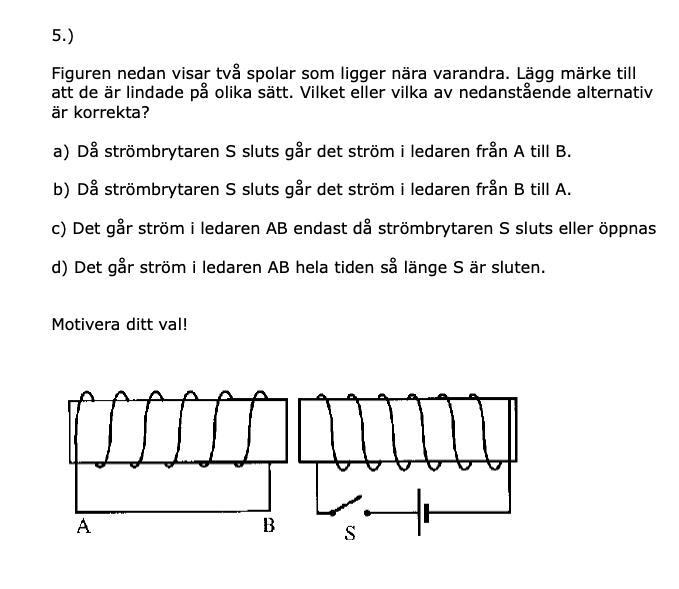

Har jättesvårt för uppgifter som denna. Hur ska jag tänka? Tänker att c måste vara rätt eftersom det krävs en förändring i magnetfältet för att en ström ska induceras i den vänstra spolen. Men vet inte vilken av a eller b som är rätt?

PeBo 540
Postad: 9 dec 2019 16:32

Jag tycker inte du verkar ha så svårt för det här -- du tänker helt rätt. Alternativ d) är definitivt fel, och c) är mer rätt än a) och b).

blnds 281 – Fd. Medlem
Postad: 9 dec 2019 17:43

Men det är väll inte bara c som är rätt?

Dr. G 9351
Postad: 9 dec 2019 19:34

a eller b måste vara rätt (liksom c).

Vilket håll blir nordände på den högra spolen när strömmen sluts?

Vilket håll blir då nordände på den vänstra spolen när strömmen sluts i höger spole?

Love 70 – Fd. Medlem
Postad: 9 dec 2019 19:55

När jag har läst på andra trådar så används högerhandsregeln. Om jag har handflatan uppåt och tummen åt höger så går magnetfältet medurs i den högra spolen?

Dr. G 9351
Postad: 9 dec 2019 20:09

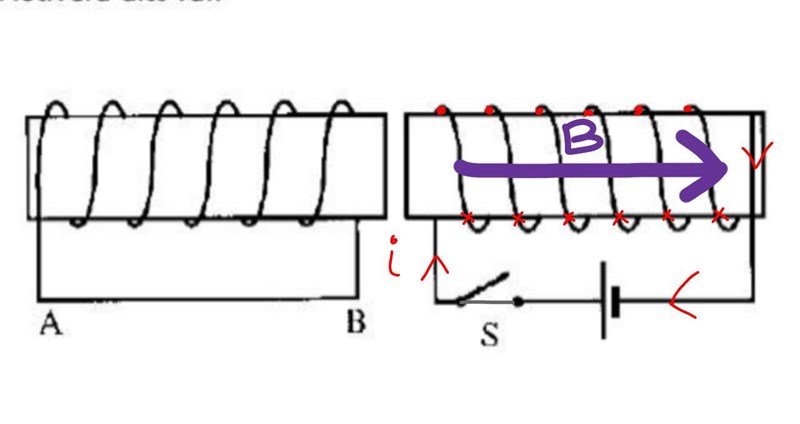

Är du med på att strömmen genom höger spole får riktning enligt röda pilar, kryss och prickar?

Magnetfältets riktning ges då av högerhandsregeln.

Love 70 – Fd. Medlem
Postad: 9 dec 2019 20:13

Tack för du ritade det så tydligt!

Jag förstår strömmens riktning inte magnetfältets.

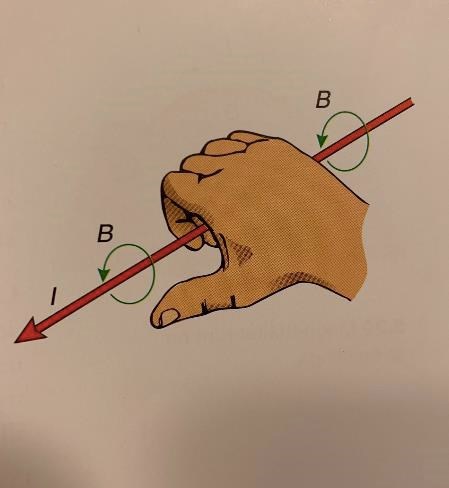

När jag läser om högerhandsregeln i boken förklaras det enligt bilden:

Att tummen pekar i strömmens riktning och då är de andra fingrarna i fältriktningen. Förstår bilden när det är raka ledare men blir förvirrad hur jag ska när det är spolar?

Dr. G 9351
Postad: 9 dec 2019 21:10

Från högerhandsregeln för magnetfältet runt en ledare (din bild) så kan man komma fram till högerhandsregeln för spole på följande sätt.

Rita ut magnetfälten kring de tvärsnitt du ser uppifrån. Tydligen ger de övre tvärsnitten ett magnetfält åt höger i spolen. Även de undre tvärsnitten ger ett magnetfält åt höger i spolen. Alla tvärsnitt ger ett magnetfält till höger i spolen.

Verkar det vettigt?

Love 70 – Fd. Medlem
Postad: 9 dec 2019 21:16 Redigerad: 9 dec 2019 21:17

Förstår de "individuella magnetfälten" men inte hur de resulterar i att magnetfältet går åt höger i spolen? I magnetfältets cirklar är det ju lika många pilar åt vänster som det är åt höger.

Ska jag kolla där pilarna "möts" och tänka att de förstärker varandra där och därför blir riktningen åt höger?

Har kollat videos på youtube men kan verkligen inte klura ut det.. :(

Dr. G 9351
Postad: 9 dec 2019 21:42

Då zoomar vi in ytterligare.

Jag ritar ut magnetfälten i tre punkter.  I varje punkt ska du egentligen lägga ihop fälten från alla spolens varv, men för enkelhets skull så ritar jag bidragen från två närliggande varv. De ljusblå pilarna är resultanten av de två bidragen. Inne i spolen blir resultanten riktad åt höger, utanför spolen åt vänster och däremellan blir magnetfältet 0.

Love 70 – Fd. Medlem
Postad: 9 dec 2019 21:58 Redigerad: 9 dec 2019 22:01

Förstår inte alla pilarna.. Hur ska jag tänka i den förra bilden när jag har ritat ut magnetfältet för en individuell ledare?

Är det bara något jag borde se efter jag har ritat ut magnetfälten för flera individuella ledare eller finns det något speciellt tankesätt?

Dr. G 9351
Postad: 9 dec 2019 22:12

Det är svårt att rita utan att det blir plottrigt.

I den här tråden finns andra bilder som kanske hjälper dig.

Love 70 – Fd. Medlem
Postad: 9 dec 2019 22:18

Okej, ska kolla där.

Tack så mycket för hjälpen!

Love 70 – Fd. Medlem
Postad: 12 dec 2019 13:19 Redigerad: 12 dec 2019 13:20

Förstår äntligen riktningen!! :)

I nästa del av uppgiften ska jag bara tänka på att denna förändringen vill motverkas så i den vänstra spolen bör magnetfältet vara riktat åt vänster eller är det strömmen som vill motverka och blir riktat åt vänster? Vilken ska jag tänka som "först"?

Dr. G 9351
Postad: 12 dec 2019 17:00

Jag tänker att du får ett magnetiskt flöde från höger spole riktat => genom vänster spole.

Lenz lag säger att det då kommer att genereras en ström i vänster spole som motverkar förändringen av flöde, d.v.s strömmen i vänster spole ger upphov till ett magnetfält riktat <= genom vänster spole.

Högerhandsregeln ger då riktningen på strömmen i vänster spole.

Love 70 – Fd. Medlem
Postad: 12 dec 2019 19:13

Ritar upp magnetfältet i bilden och använder högerhandsregeln för att få strömmens riktning men tror inte det blir rätt?

Dr. G 9351
Postad: 12 dec 2019 19:41

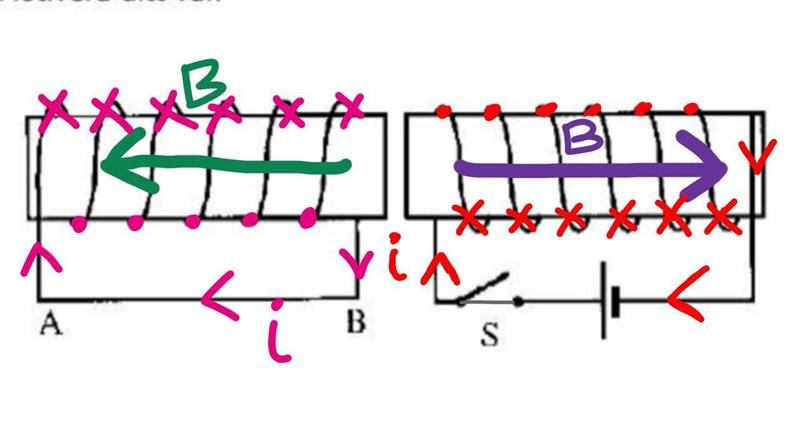

Med B åt <= så kommer strömmen att gå in i skärmen upptill i bild (krysström) och kommer ut nertill i bild (prickström).

Strömriktningen blir då från B till A.

Love 70 – Fd. Medlem
Postad: 12 dec 2019 20:01

Men riktningen jag har ritat det enskilda magnetfältet i den tidigare bilden är väll rätt?

Dr. G 9351
Postad: 12 dec 2019 20:38

Ja, magnetfältets riktning är korrekt, men strömriktningen är fel.

Love 70 – Fd. Medlem
Postad: 12 dec 2019 20:40

Men när jag har magnetfältet så pekar min tumme nedåt. Hur vet jag ifall strömmen kommer gå nedåt "framför slingan" eller "bakom slingan"?

Dr. G 9351
Postad: 12 dec 2019 21:03

Lenz lag ger att B genom vänster spole är riktat <=.

Med höger tumme längs B så går strömmen i fingrarnas riktning. Det blir då krysströmmar upptill i bilden och prickströmmar nertill.

Om det blir ström från A till B eller tvärtom beror på hur spolen är lindad. I det här fallet så går krysströmen längst upp till höger mot B och kommer inte från B.

Love 70 – Fd. Medlem
Postad: 12 dec 2019 21:14

Är med på magnetfältets riktning och att det blir krysströmmar upptill. Men hur vet jag att strömmen går den sträckade vägen istället för "den slingriga vägen"? (kunde inte ändra färg så fick skilja på dem så). Med högerhandsregeln vet jag att strömmen går så det blir krysströmmar upptil och prickströmmar nertill men inte om den går på framsidan eller baksidan av slingan?

Dr. G 9351
Postad: 12 dec 2019 21:28
Love skrev:

Men hur vet jag att strömmen går den sträckade vägen istället för "den slingriga vägen"?

jag är inte helt med på vad du menar.
