4 svar
341 visningar
sweeken är nöjd med hjälpen
sweeken 58
Postad: 26 apr 2022 22:37 Redigerad: 26 apr 2022 22:38

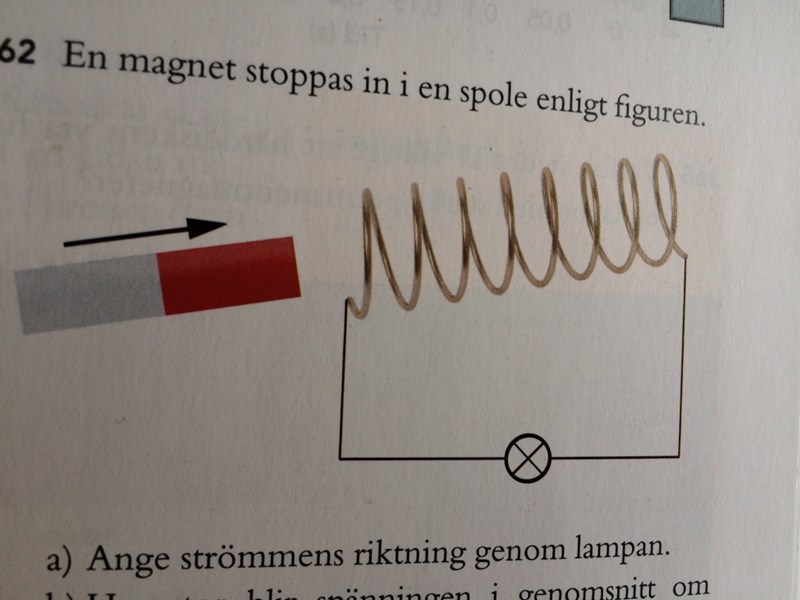

induktion i spole med magnet

Jag har försökt googla och hittat flera med samma uppgift som fått olika svar.

Jag tänker såhär

Magneten kommer med magnetfältet från minus till plus (pekandes in mot spolen)

Spolen skapar ett motriktad magnetfält för att försöka hålla kvar magnetfältet den hade (inget)

Spolens magnetfält motsvarar då en magnet med plus åt vänster  (vilket kan liknas med en till magnet pekandes åt vänster för att hålla borta magneten som syns på bilden)

Detta ger både med regeln då man håller spolen i handen samt om man tar en separat ledare i handen (tummen uppåt i en av de "yttre" slingorna) att strömmen går Inåt över centrum av spolen och utåt under centrum = strömmer kommer ut på höger sida och går genom lampan från höger till vänster.



Facit säger

a) Magnetfältet från stavmagneten är riktat åt höger (ut
från nordänden på magneten). När detta fält tränger in i
spolen, skapas det där ett motriktat fält (således riktat åt
vänster). För att åstadkomma detta fält går en
induktionsström genom spolen. Enligt fingerreglerna
skall denna ström gå åt höger i den nedre delen av
kretsen, dvs. åt höger genom glödlampan.



Vad gör jag fel och hur ska det bli? har som nämnt tidigare hittat flera inlägg på bla pluggakuten då folk svarar olika

är det så enkelt att spolen är väldigt dåligt ritad?

SaintVenant 3851
Postad: 26 apr 2022 22:55 Redigerad: 26 apr 2022 22:56
sweeken skrev:

Magneten kommer med magnetfältet från minus till plus (pekandes in mot spolen)

Korrekt. Undvik dock att prata om plus och minus i termer av magneter, ingen sådan terminologi existerar. Det är Nord eller Syd som gäller.

Spolen skapar ett motriktad magnetfält för att försöka hålla kvar magnetfältet den hade (inget)

Korrekt.

Spolens magnetfält motsvarar då en magnet med plus åt vänster  (vilket kan liknas med en till magnet pekandes åt vänster för att hålla borta magneten som syns på bilden)

Korrekt.

Detta ger både med regeln då man håller spolen i handen samt om man tar en separat ledare i handen (tummen uppåt i en av de "yttre" slingorna) att strömmen går Inåt över centrum av spolen och utåt under centrum = strömmer kommer ut på höger sida och går genom lampan från höger till vänster.

Korrekt.

Facit säger

a) Magnetfältet från stavmagneten är riktat åt höger (ut från nordänden på magneten). När detta fält tränger in i spolen, skapas det där ett motriktat fält (således riktat åt vänster). För att åstadkomma detta fält går en induktionsström genom spolen. Enligt fingerreglerna skall denna ström gå åt höger i den nedre delen av kretsen, dvs. åt höger genom glödlampan.

Inkorrekt.

Vad gör jag fel och hur ska det bli? har som nämnt tidigare hittat flera inlägg på bla pluggakuten då folk svarar olika

är det så enkelt att spolen är väldigt dåligt ritad?

Det kan vara så att vissa faller för någon slags optisk illusion men för mig är det mycket uppenbart hur spolen är orienterad. Det är alltså i min mening strikt fel svar i facit utan någon tvetydighet.

Vilken bok är detta?

Smaragdalena 78908 – Lärare
Postad: 26 apr 2022 23:39 Redigerad: 26 apr 2022 23:39

Bilden är väldigt svår att tyda - jag kan nte se åt viket håll spiralen går!

SaintVenant 3851
Postad: 26 apr 2022 23:46
Smaragdalena skrev:

Bilden är väldigt svår att tyda - jag kan nte se åt viket håll spiralen går!

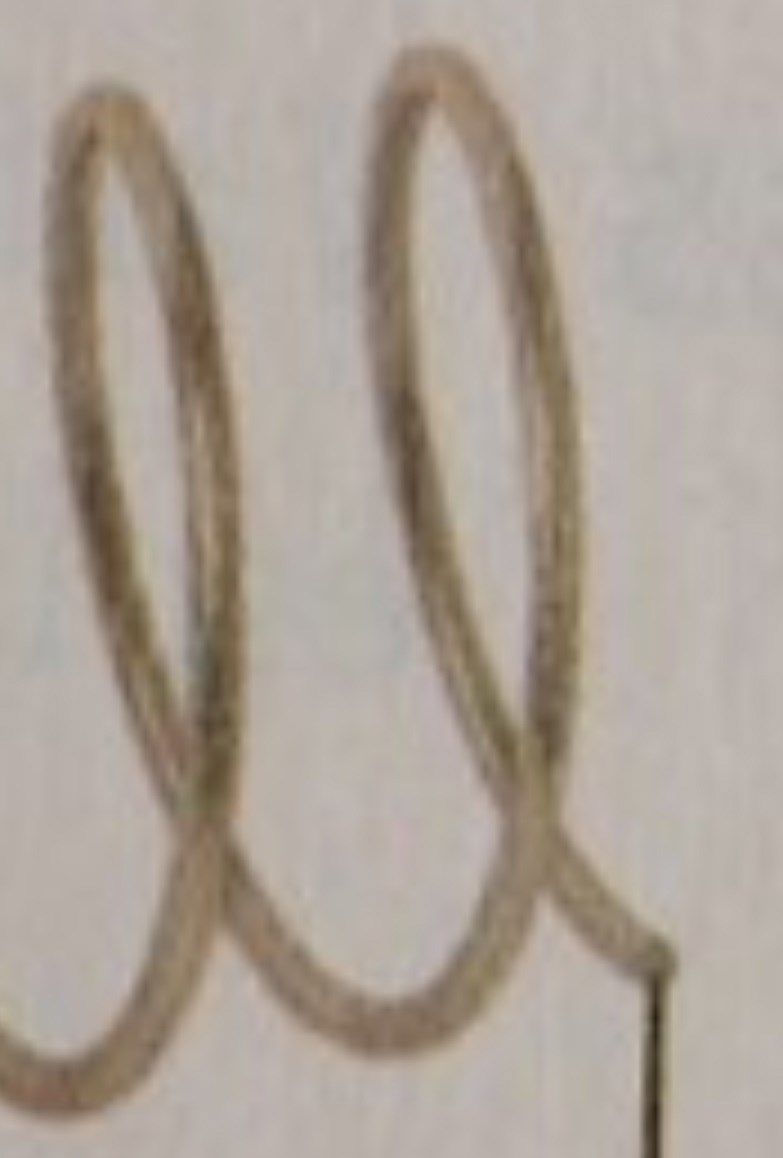

Koncentrera dig på högersidan så ser du.


Tillägg: 27 apr 2022 11:01


Tillägg: 27 apr 2022 12:44

Spolen (som är en bild på en metallfjäder egentligen) kan bara vara orienterad på ett sätt eftersom högersidan i kontakt med kretsen går bakom loopen.

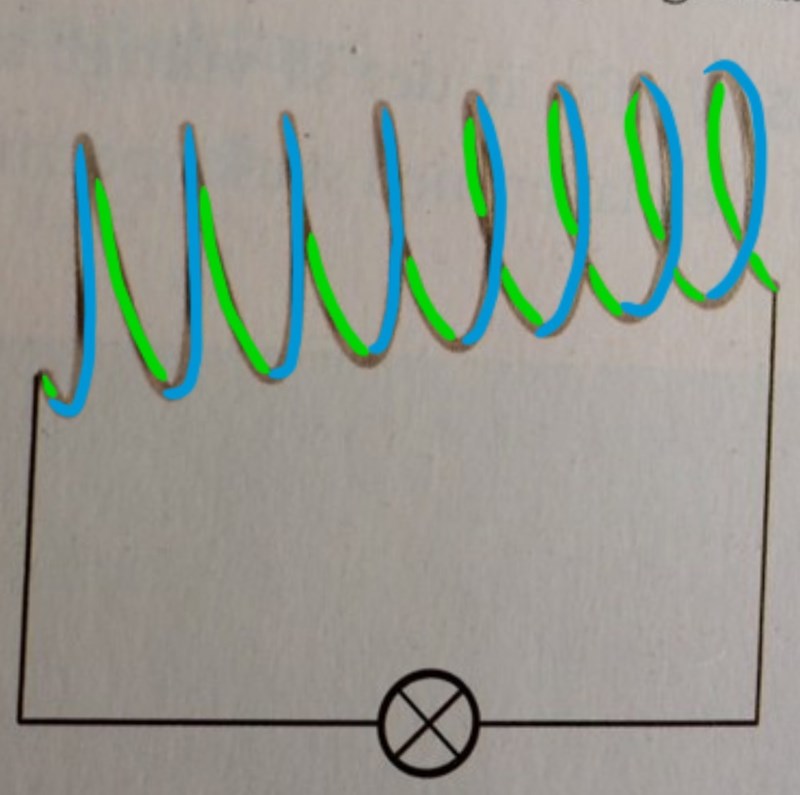

Vi kan illustrera detta ytterligare där grön är insidan av fjädern och blå utsidan av fjädern.

sweeken 58
Postad: 27 apr 2022 19:34

Okej tack så mycket, boken är "Impuls fysik 2"
