Induktionsgrafer
Hej!

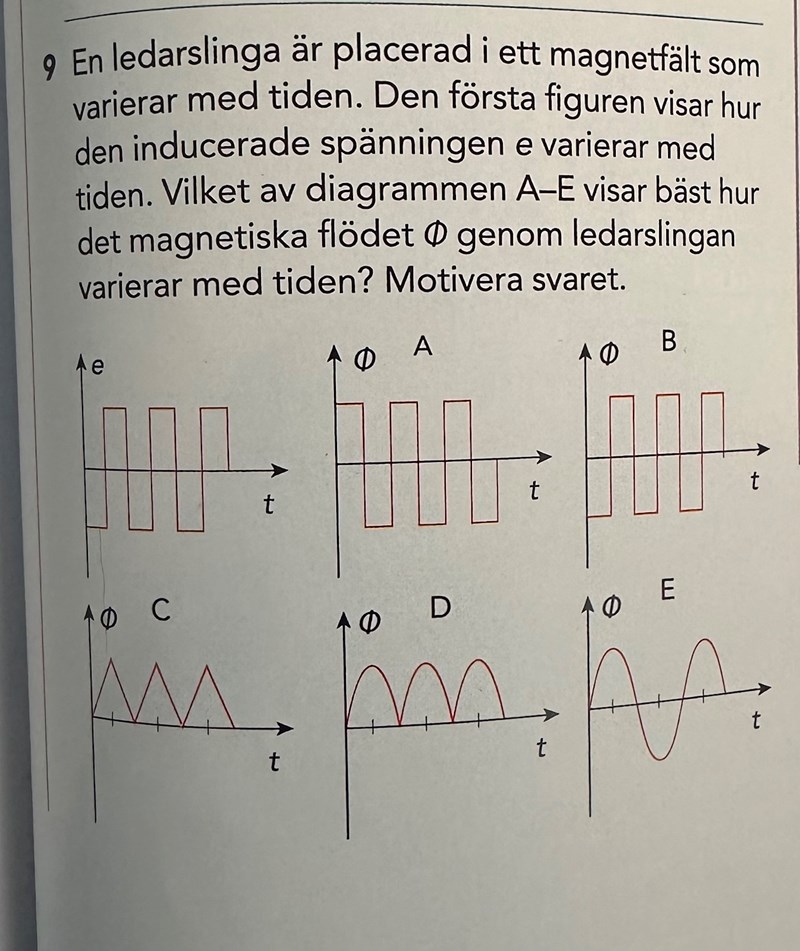

Jag skulle behöva lite hjälp med att förstå denna fråga:
Förstår inte hur c) kan vara rätt svar. Fattar att derivatan av flödet som funktion av tiden är lika med den inducerade spänningen e, men hur kan derivatan av graf c) ge upphov till utseendet av grafen man får i frågan?
Är det för att man lägger in ett minustecken framför induktionslagen för att "följa" Lenz lag?
Tack på förhand!
Eftersom inte frågan definierar hur spänningen i grafen mäts, dvs hur spänningens plus- och minuspol mäts i förhållande till flödets positiva och negativa riktning, så finns det flera liknande sågtandsutseenden på flödet som skulle kunna vara rätt svar. Att c-alternativet är rätt svar beror på att de andra alternativen kan uteslutas.
Hänger du med i resonemanget?
Ja, gäller alltså egentligen bara att analysera grafen och dess derivata egentligen?
Ja precis! Eftersom det saknas en massa information i beskrivningen av frågan så kan vi inte göra bättre än så.
