plusminus 411
Postad: 24 mar 17:53

Inkl. vinkel

Hur vet man vart inklinationsvinkeln är på olika ställen i jorden?

Förstår inte varför den är 0 grader vid ekvatorn och 90 grader vid nordpolen?

Pieter Kuiper Online 6901
Postad: 24 mar 17:59

Gör en skiss av det jordmagnetiska fältet.

(Sedan är den magnetiska polen inte precis vid nordpolen, men det stämmer ungefär.)

plusminus 411
Postad: 24 mar 18:06

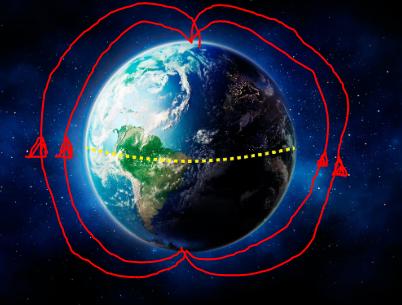

Ungefär så

Pieter Kuiper Online 6901
Postad: 24 mar 18:14

Det ger ju 90 grader vid nordpolen, och noll grader nästan överallt, så det var väldigt grovt, men det duger ju som svar på frågan.

plusminus 411
Postad: 24 mar 23:23 Redigerad: 24 mar 23:23

Kan inte riktigt se hur ni menar.

plusminus 411
Postad: 25 mar 23:25

Bump.

Pieter Kuiper Online 6901
Postad: 25 mar 23:40 Redigerad: 25 mar 23:42
plusminus skrev:

Kan inte riktigt se hur ni menar.

Jag kanske säger något väldigt basic nu: inklinationsvinkeln är relativt det lokala markplanet.

Så det är ju vad du ritade: fältet är parallellt med jordytan vid ekvatorn, vinkelrätt på ytan vid polerna.

plusminus 411
Postad: 25 mar 23:47

Jag kan se att den är vinkelrätt vid polerna nu men vid ekvatorn kan jag dock inte se att den är 0 grader.

Pieter Kuiper Online 6901
Postad: 25 mar 23:54 Redigerad: 25 mar 23:56

Sådana bilder kan man också googla själv.

plusminus 411
Postad: 25 mar 23:58

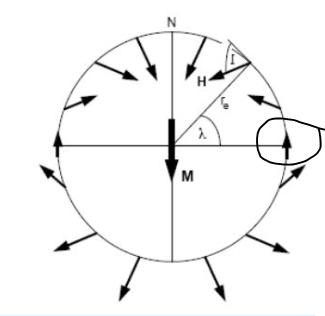

Men denna är ju vinkelrät?

Pieter Kuiper Online 6901
Postad: 25 mar 23:59 Redigerad: 25 mar 23:59
plusminus skrev:

Men denna är ju vinkelrät?

??

Inklinationen är noll. Fältet är parallellt med jordytan.

plusminus 411
Postad: 26 mar 00:01

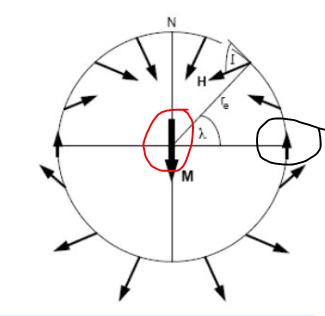

Men båda är ju vinkelräta, dels den för nordpolen och även den vid ekvatorn. Varför blir den ena 0 grader och den andra 90 grader?


Tillägg: 26 mar 2024 00:03

Jaha har man "magneten" inuti jordens riktning och tänker utifrån den?

Pieter Kuiper Online 6901
Postad: 26 mar 00:06 Redigerad: 26 mar 00:07
plusminus skrev:



Men båda är ju vinkelräta, dels den för nordpolen och även den vid ekvatorn. Varför blir den ena 0 grader och den andra 90 grader?

Pilen M föreställer bara geodynamons magnetiska moment, ritat som en pil vid jordens centrum. Glöm den för den här uppgiften.

Det är vinkeln II i ritningen som visar vad inklination är (vid Sverige så ungefär). Och alla andra pilar visar fältets riktning vid jordytan.


plusminus 411
Postad: 26 mar 00:11

Magnetfältet går från nord till syd, kan då se att den kommer bli vinkelrät när den är vid polerna då den typ går längs med fältet.

Men kan fortfarande inte se hur magnetfältet blir parallellt med jordytan vid ekvatorn som gör att inklinationsvinkeln blir 0 vid ekvatorn.

Laguna Online 28369
Postad: 26 mar 09:27
plusminus skrev:

Men båda är ju vinkelräta, dels den för nordpolen och även den vid ekvatorn. Varför blir den ena 0 grader och den andra 90 grader?


Tillägg: 26 mar 2024 00:03

Jaha har man "magneten" inuti jordens riktning och tänker utifrån den?

Där du har ringat in en pil, vad tycker du att den pilen är vinkelrät mot?



Ja, jorden har en kärna av järn, som är magnetisk. Utanför den ligger manteln och jordskorpan. Eftersom jordskorpan är en bra bit utanför magneten så går fältlinjerna på snedden mellan polerna och ekvatorn, men det spelar ingen roll för svaret på den här frågan.

Mrpotatohead Online 4256 – Tillträdande Moderator
Postad: 26 mar 10:32 Redigerad: 26 mar 10:32
plusminus skrev:

Magnetfältet går från nord till syd, kan då se att den kommer bli vinkelrät när den är vid polerna då den typ går längs med fältet.

Men kan fortfarande inte se hur magnetfältet blir parallellt med jordytan vid ekvatorn som gör att inklinationsvinkeln blir 0 vid ekvatorn.

Vet du vad inklinationsvinkeln är för någonting?

plusminus 411
Postad: 26 mar 15:57

Jag vet inte om jag förstått rätt men den vinkel som magnetfältet slår ner i på jorden?

plusminus 411
Postad: 27 mar 17:38

Bump.

Ja. Det viktiga är att du förstår hur den ritas. På  bilden i tidigare inlägg är den utskriven som I. Kan du se varför är 0 vid ekvatorn och ökar ju närmare den kommer Nordpolen?

plusminus 411
Postad: 27 mar 20:39

Nej det är det jag inte fattar.

Inklinationsvinkeln är då magnetfältet från jorden slår ner på marken och bildar en viss vinkel beroende på vart den slår ner. Men jag fattar inte hur den är 0 grader vid ekvatorn och ökar ju närmre nordpolen man kommer.

När magnetfältet är vid ekvatorn så är det parallellt med markytan. Alltså kommer det aldrig slå ner i marken vid den punkten. Inklinationsvinkeln blir därför naturligt 0 där.
