axewh 30
Postad: 9 mar 2019

inre resistans i voltmeter

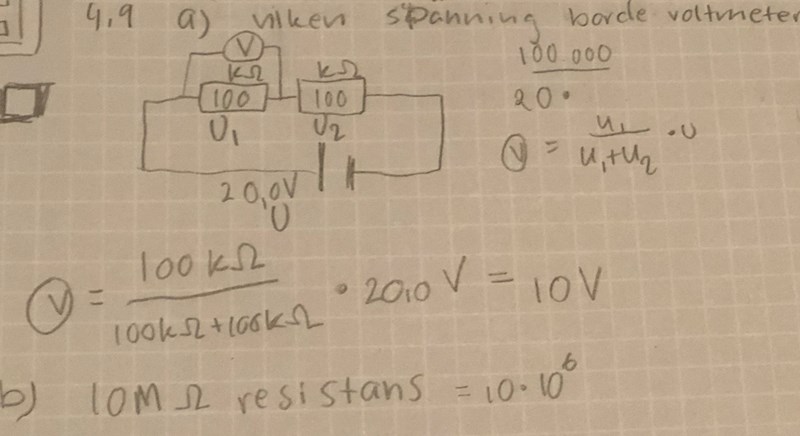

Jag har ett batteri med 20,0 V, två motstånd med 100 kohm vardera

Vilken spänning borde voltmetern visa?

100 kohm100 kohm + 100 kohm*20,0 V =10 V



voltmetern har en inre resistans 10 Mohm, vilken spänning visar voltmetern och hur stor är felvisningen i procent?

Hur ska man gå tillväga här?

Standardfråga 1a: Har du ritat?

axewh 30
Postad: 9 mar 2019

Japp jag har ritat! Men förstår inte riktigt hur det menas med inre resistans, om den ska läggas till endast över u1 eller ej

Affe Jkpg 4433
Postad: 10 mar 2019

Vid voltmetern ser man 10Mohm parallellkopplat med 0.1Mohm

Vad blir ersättningsresistansen?

axewh 30
Postad: 10 mar 2019

Jaha okej! så jag får

1/((1/10Mohm)+(1/100kohm)) = 99010 ohm

Voltmetern visar då (99010ohm/(99010+100000)ohm)*20V = 9.5V

vilket visar fel på 0,5%

Affe Jkpg 4433
Postad: 10 mar 2019 Redigerad: 10 mar 2019

Du slarvar med likhetstecknet, tiopotenser, antalet värdesiffror, m.m.

1/((1/10)+(1/0.1)) = 1/0.099 Mohm

eller om man så vill:

(10*0.1) / (10+0.1) = 0.099 Mohm

U = (20* 99) / (99 +100) = 9.95 V

vilket visar fel med 0.05/10 = 0.5%
