Cien 1108
Postad: 7 feb 10:58

Instrumentation amplifier

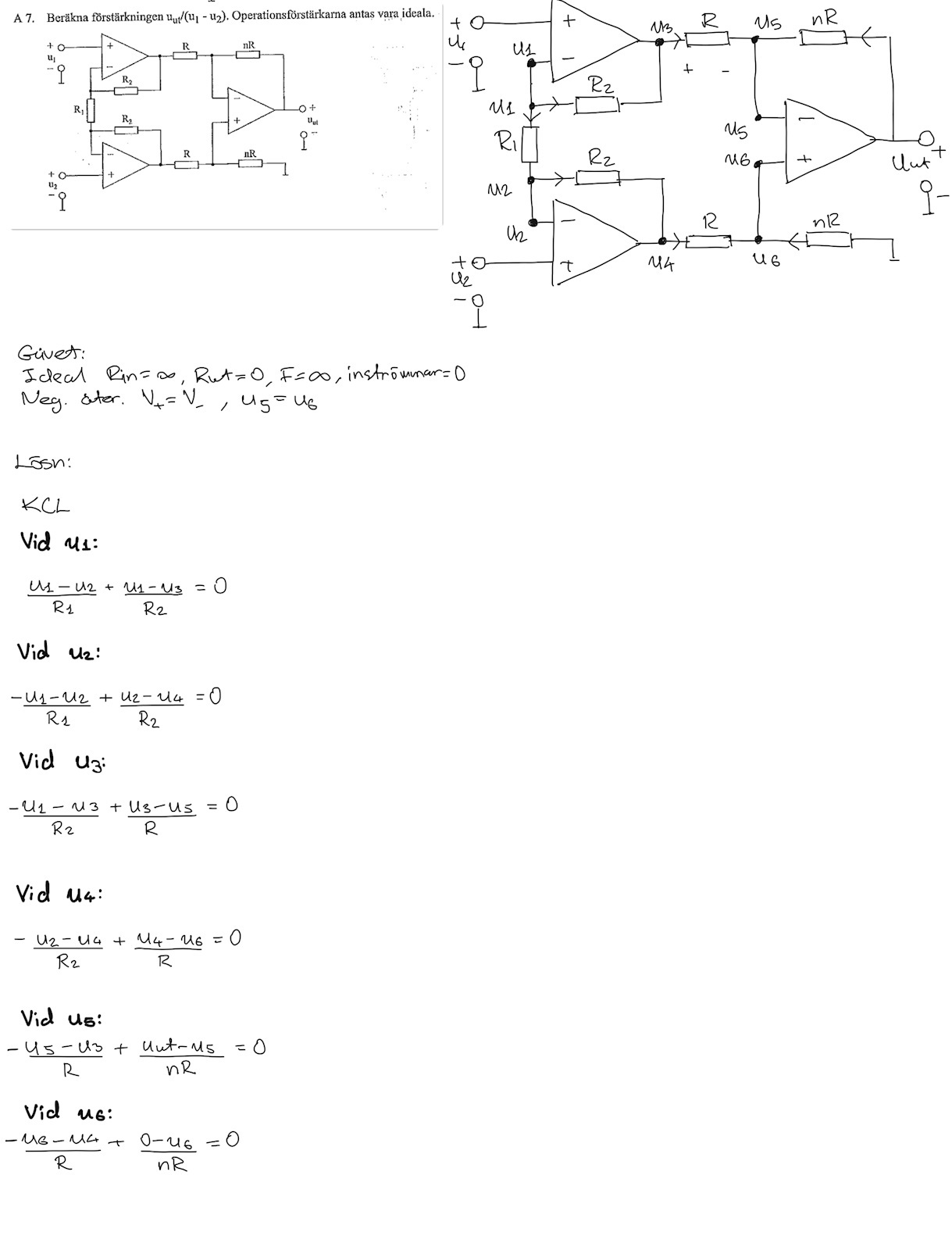

Hej. Försöker härleda ett uttryck för uutu1-u2\dfrac{u_{ut}}{u_1-u_2}. Gör som alltid, nodanalys (KCL) för varje nod och sen försöker jag lösa ut uin och uut . Nu har vi dock fått ett väldigt stort ekvationssystem med 7 ekvationer, samt att uin är en differens. Hur jag än vrider och vänder på det så får jag inte till det. Är det tänkt att man ska lösa det på detta sättet? har alltid använt KCL vid uppgifter med OP.

ThomasN 1733
Postad: 7 feb 16:09

Jag tror vi kan förutsätta att det är den rent differentiella förstärkningen vi ska räkna ut.
Då kan man sätta U1 = -U2
Då kan man med de två första ekvationerna (vid U1 och U2) räkna ut U3 som funktion av U1 och U4 som funktion av U2

Sen tror jag det är ett fel i U2-ekvatonen.

Jan Ragnar 1548
Postad: 7 feb 16:12

Håller med om att det känns jobbigt med många ekvationer och många obekanta parametrar.

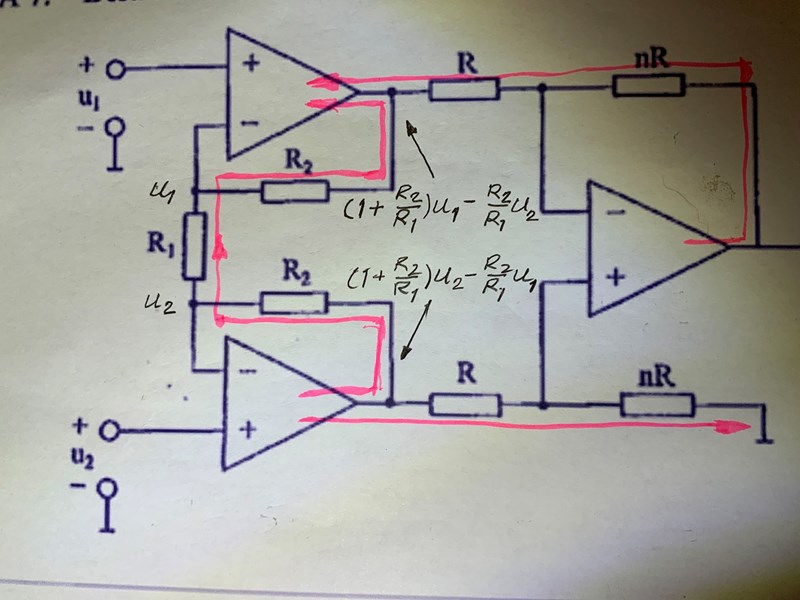

Det är nog bättre att starta med strömmen genom R1. Den går att uttrycka som     (u1-u2)/R1, eller med omvänt tecken om man vill ha den åt andra hållet. Samma ström går genom de två R2-motstånden. Därmed får du också fram potentialen på utgångarna av de två operationsförstärkarna. Gör därefter en potentialdelning mellan dessa utgångar och utspänningen uut så har du - och + ingångarna till den tredje OPn och de skall vara lika.

Jan Ragnar 1548
Postad: 9 feb 01:10

Cien 1108
Postad: 9 feb 16:55 Redigerad: 9 feb 16:55
Jan Ragnar skrev:

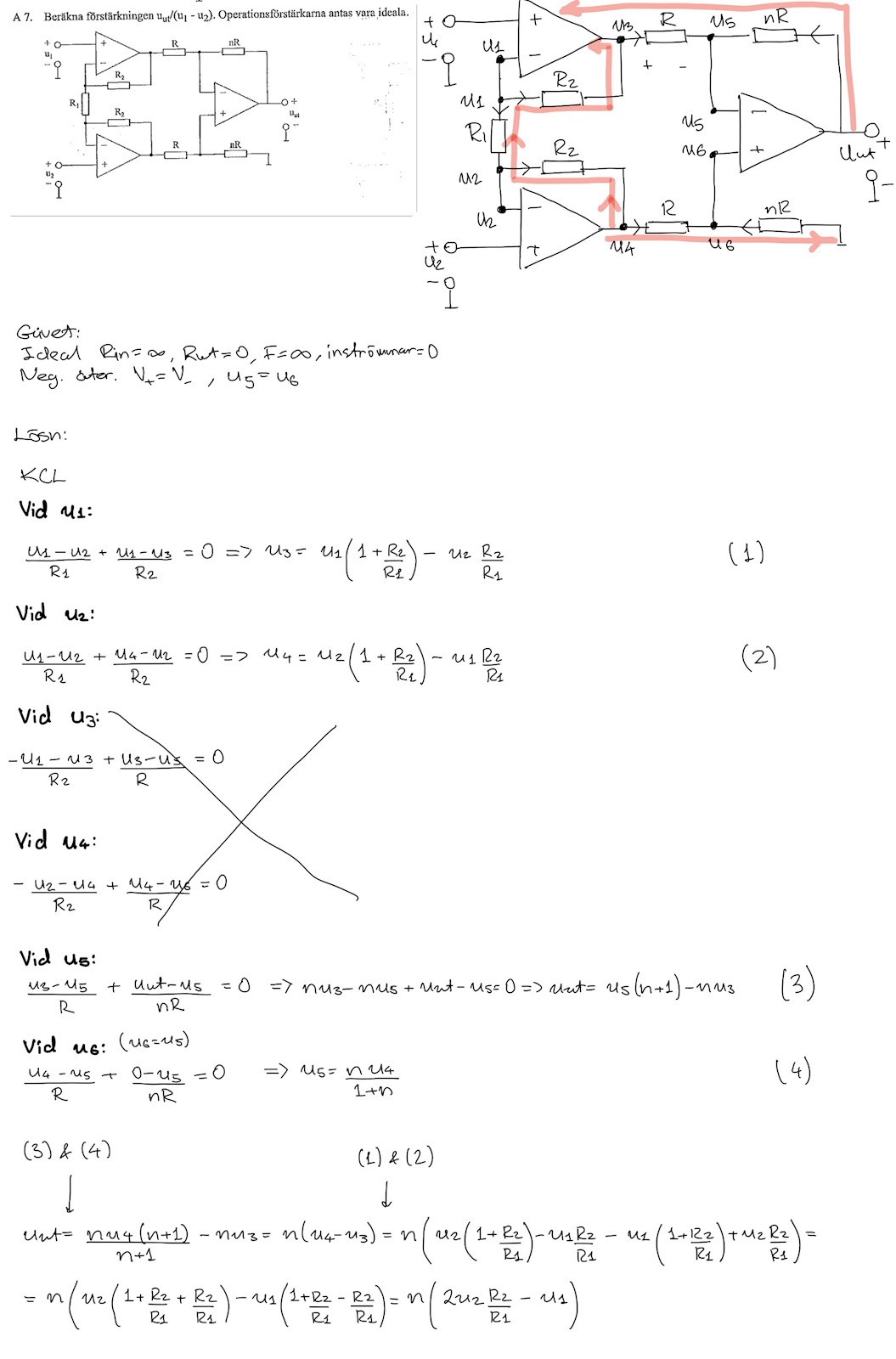

Tack ska du ha! Jag kan inte riktigt uttrycka uutu1-u2\dfrac{u_{ut}}{u_1-u_2}

ThomasN 1733
Postad: 9 feb 17:35

Du är sååå nära.

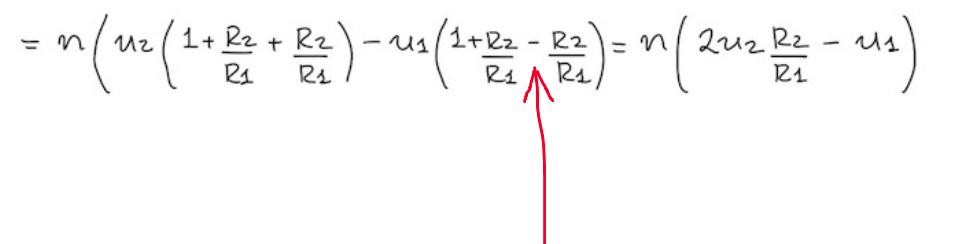

Jag tror det är ett teckenfel:


Cien 1108
Postad: 9 feb 19:24
ThomasN skrev:

Du är sååå nära.

Jag tror det är ett teckenfel:

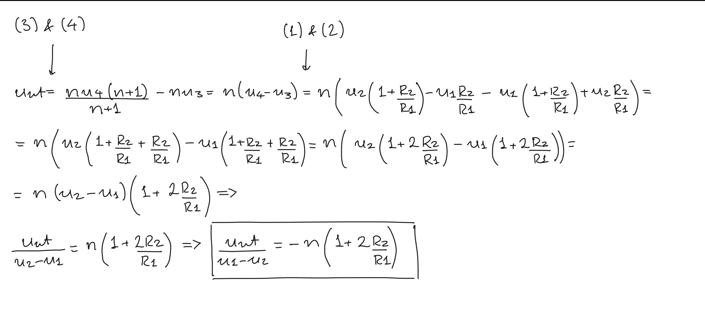

Jag löste det nu, tackar! Stort tack till dig också Jan Ragnar!
