Jordens magnetfält

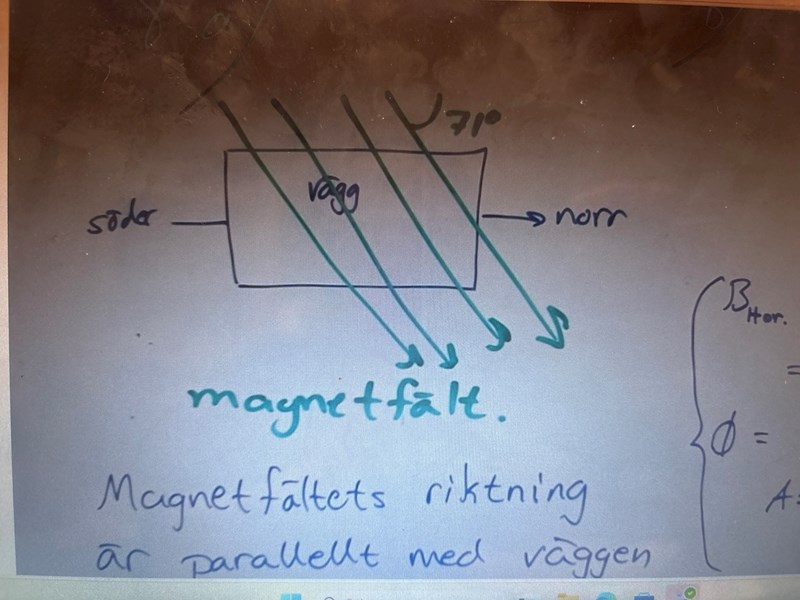

Det är lite svårt att förstå vad du menar. Om du pratar om den handritade bilden så tolkar du den fel. Det finns inga pilar från väst till öst i den. Pilarna ska tolkas som att de kommer uppifrån med vinkeln 71 grader mot markplanet, precis som det står I uppgiften. Ingen pil går igenom väggen.

så hur är magnetfältets riktning parallell med väggen... jag har jättesvårt att förstå den här uppgiften.

Ha en fin dag skrev:

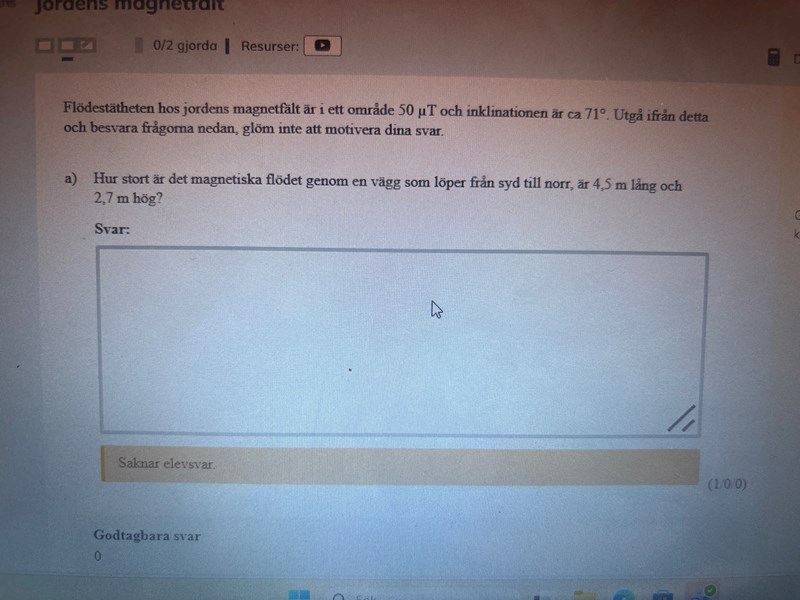

Kanske skumt fråga men om magnetiska flödet löper från syd till nord genom väggen varför visar bilder från väst till öst… känns som det är nått uppenbart med jordens magnetfält som jag missat för det är flera liknande frågor som jag stött på samma problem.

Jag tycker din bild är bra, om jag tolkat den rätt.

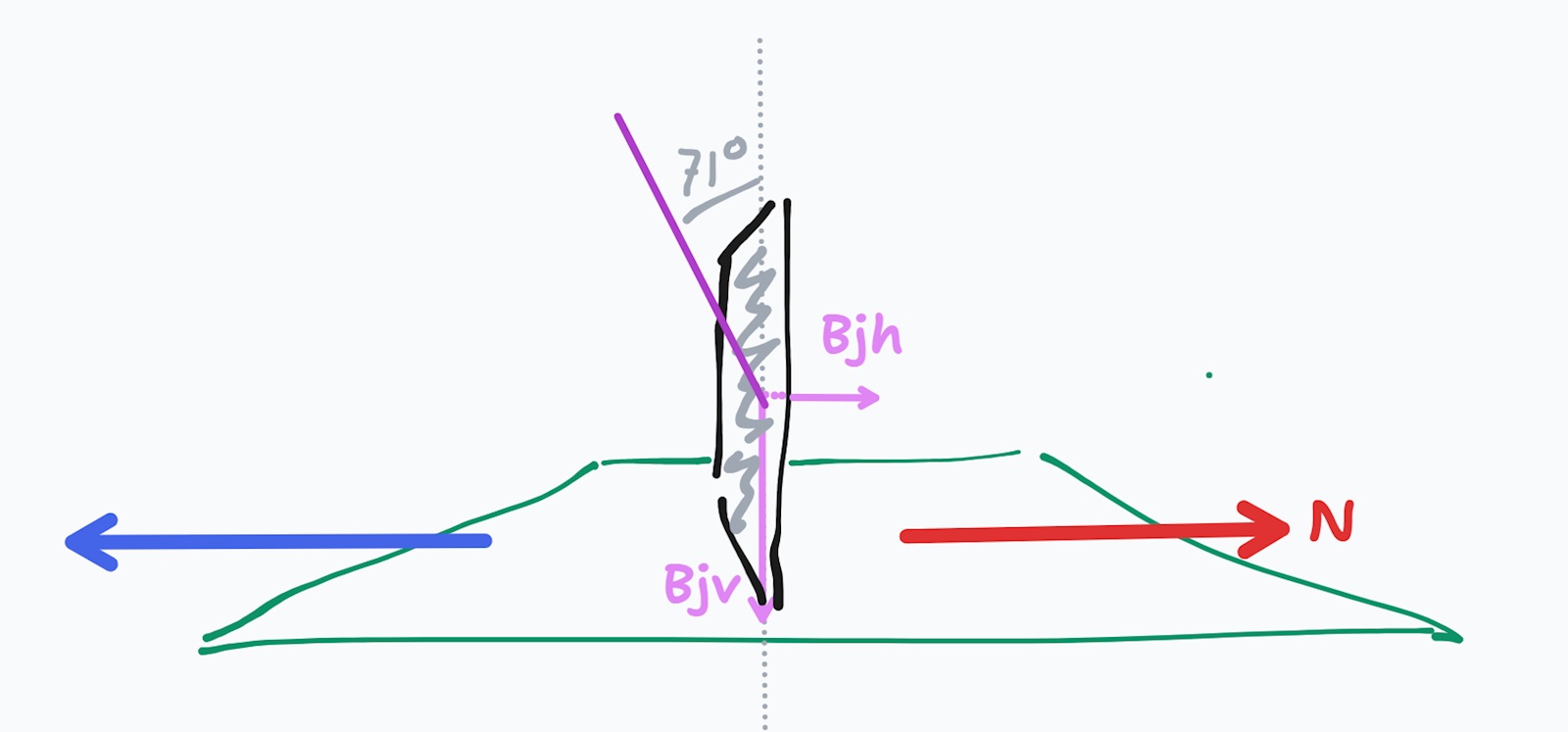

Ritande är inte min starka sida, men här har jag försökt illustrera hur det ser ut om du roterar väggen så att den går i öst-västlig riktning. Då har du en komposant B_jh som skär väggen och flödet blir >0.

I din uppgift går både den horisontella och vertikala parallellt med väggen, som jag uppfattar att du ritat. Flödet blir då mycket riktigt =0.

Ha en fin dag skrev:

så hur är magnetfältets riktning parallell med väggen... jag har jättesvårt att förstå den här uppgiften.

Pilarna stryker längs med väggen. Ingen går igenom väggen. Då är de parallella med väggen. Så fort en pil går genom väggen så är det inte parallellt.

Om du tänker dig att du lägger en pilbågspil eller ett spjut platt mot en vägg så kan du rotera den,  t.ex. så att den bildar 71 grader mot markplanet. Pilen/spjutet är hela tiden parallell mot väggen oberoende av hur du roterar den. Om du förlänger pilen till en oändlig linje så kommer linjen inte att gå igenom väggen. Om du däremot vinklar pilen så att spetsen pekar in mot väggen så är den inte längre parallell. Om du i det fallet förlänger pilen till en oändlig linje så kommer den att gå igenom väggen.
