Jordmagnetiskt fält och kompasser

Hej!

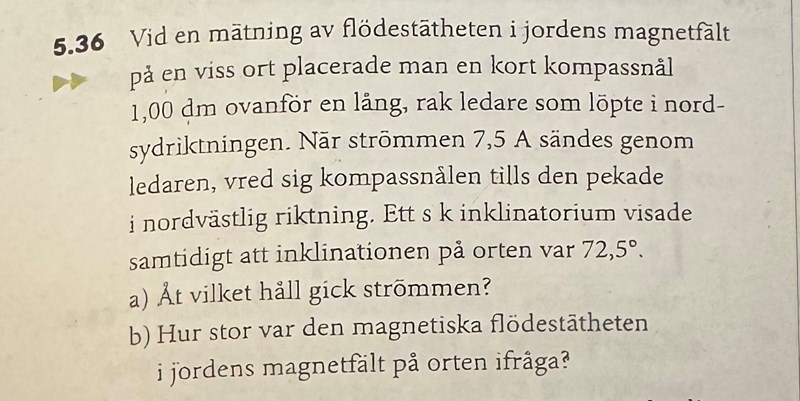

Jag får inte riktigt till tanken i uppgifter av det här slaget. När man får olika kompassriktningar som i den här uppgiften vet jag inte hur jag ska måla upp en bild av situationen, och då blir det svårt att lösa. Hur ska man tänka?

Tack på förhand!

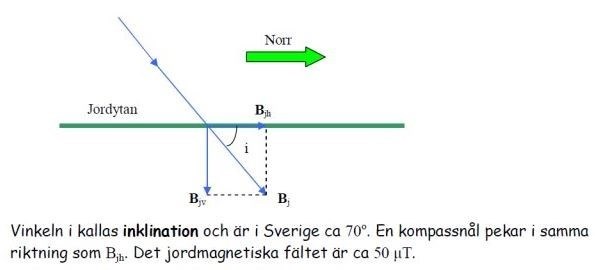

Det blir en kraft som verkar västerut från den raka ledaren i nord-sydriktningen. Eftersom nålen vred sig i nord västlig riktning (45 grader vinkel från norr) kan man anta att kraften från det jordmagnetiska fältet är lika stor som den från ledaren. Dessutom måste man korrigera för inklinationen med lite enkel trigonometri.

Ett par bilder kanske kan hjälpa till:

Till vänster, ingen ström i ledaren.

Tack, det var precis det jag behövde!
