Kirshoffs spänningslag

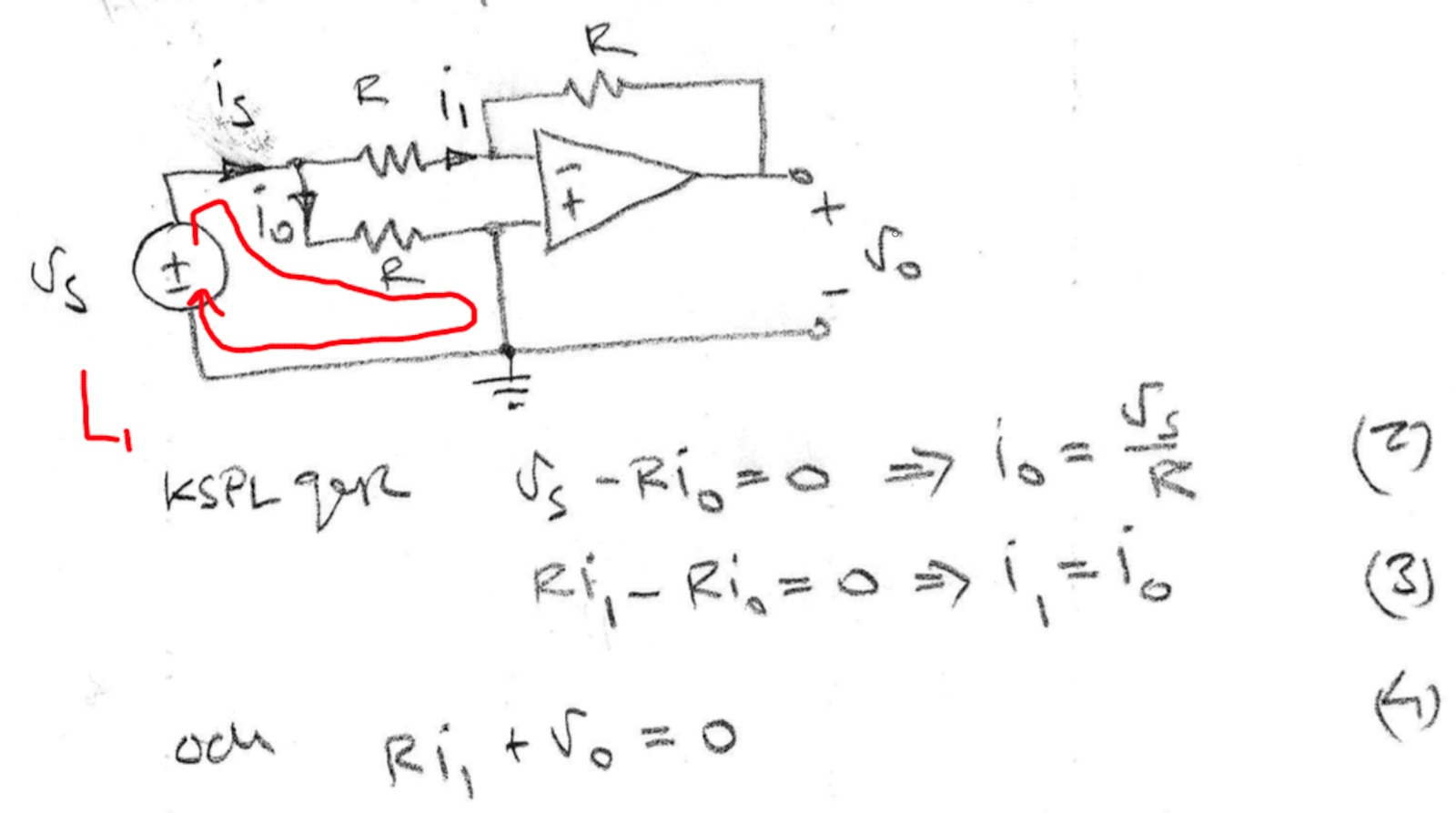

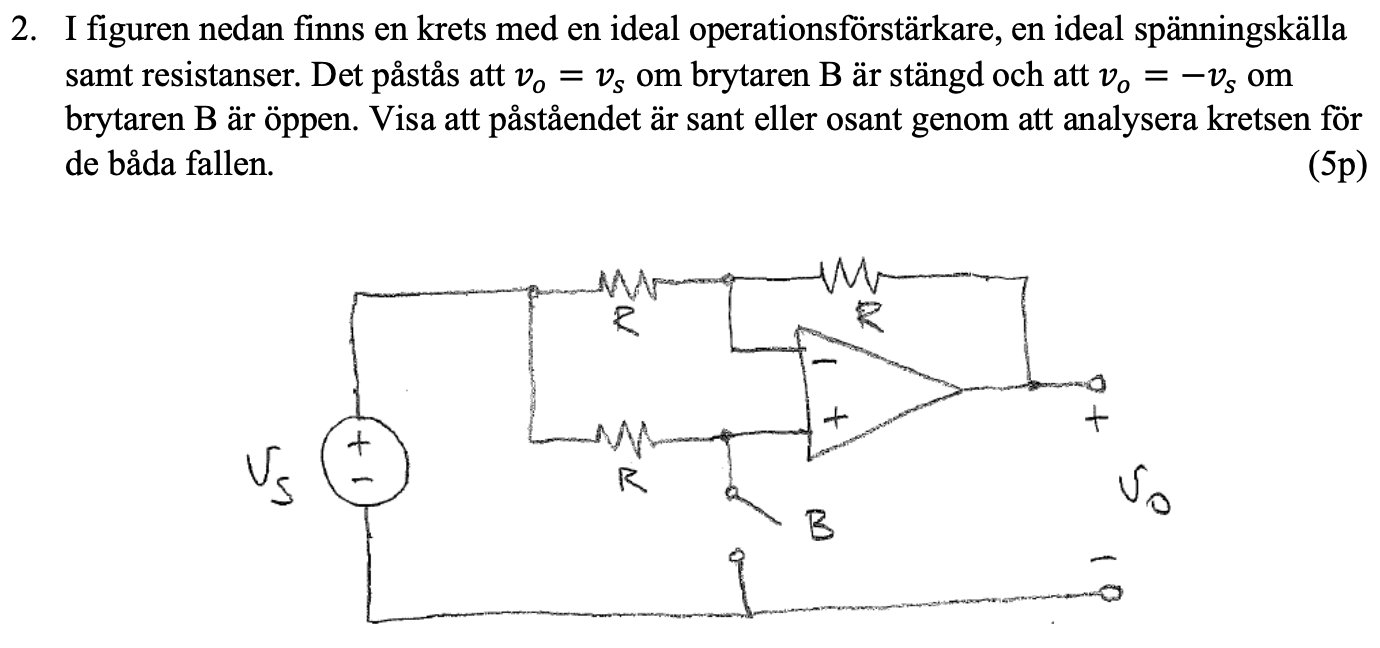

Förstår inte riktigt lösningsförslaget till denna uppgift:
Ekvation 2 kan fås genom att köra KVL för den slutna loopen jag markerat.
Ekvation 3 är väl inte KVL men snarare en observation av att V+/- till op-ampen kommer att ha spänningen 0, och båda noderna har en resistans R => lika stora spänningar
Men har lite problem med ekvation 4. Det har något att göra med att V- (op-amp) är 0, vilket gör att R*i1 är lika stor som V0, men jag skulle sätta ekvationen som V0 - R*i1 = 0, varför skriver man V0 + R*i1 = 0 i lösningsförslaget?
Jag förstår inte heller vad lösningsförslaget vill visa.

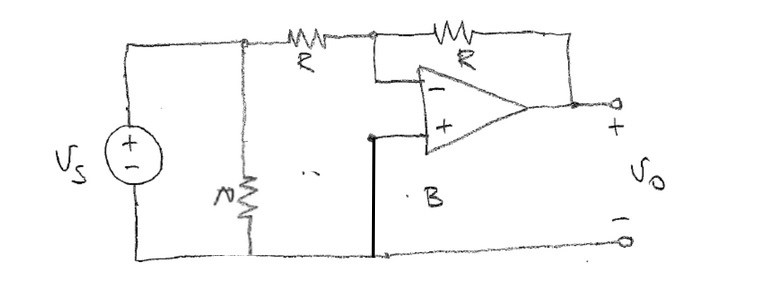

Om man ritar om schemat med B sluten blir det så här:
Motståndet till vänster är bara en belastning på spänningskällan, har inget med Vo att göra. (Vs är ju en ideal spänningskälla)
Resten av kretsen är bara en vanlig enkel inverterande förstärkare med förstärkningen -1
