Klippkrets

Hej!

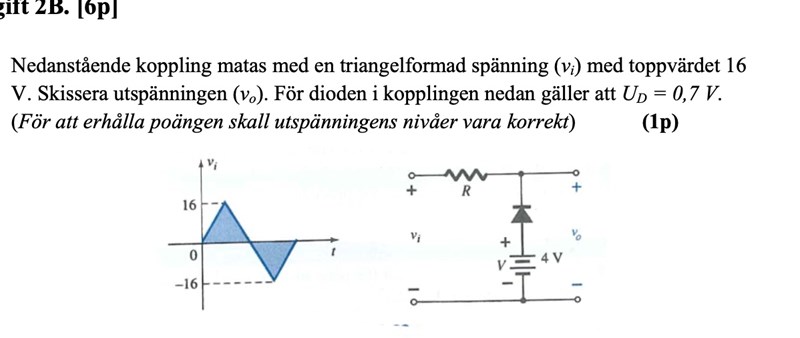

Uppgiften lyder:

Jag fick klipplinjen till 3.3V, då dioden är backspänd. Så jag tänker jaha, dioden leder för Vin < 3.3V, och spärrar för Vin >= 3.3V. Kretsen kommer se ut som att Uut följer Uins graf, men klipps vid 3.3. Fortsätter vara rakt tills vi ska 'ner fär grafen' efter alla värden över 3.3V. Och sen fortsätter den längs med den negativa triangeln. Kommer upp igen och samma sak händer.

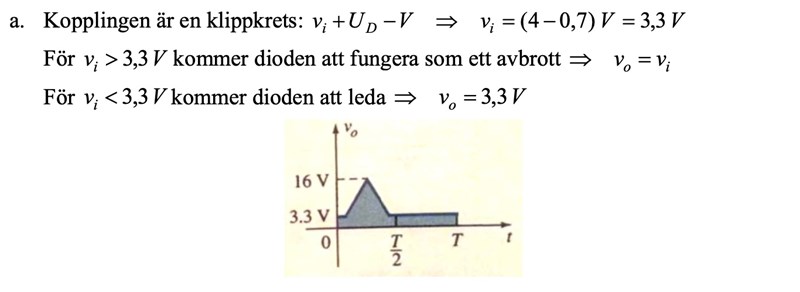

Men facit säger istället såhär:

Är jag inte klok i huvudet, eller är det så att diagrammet säger motsatsen? Den leder ju för över 3.3V, och spärrar för under 3.3? Och varför har en del av diagrammet kommit upp? Fattar inte riktigt..
