Knutpunktsmetoden

HEJ

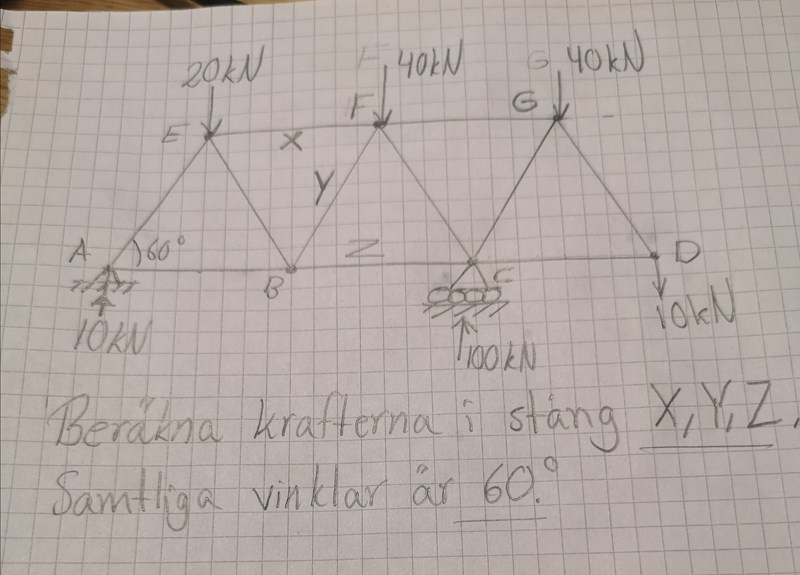

jag skulle behöva hjälp med den här inlämningsgsuppgiften. Jag har ingen facit men programmet säger att svaren på X, YZ är fel.

Jag får att

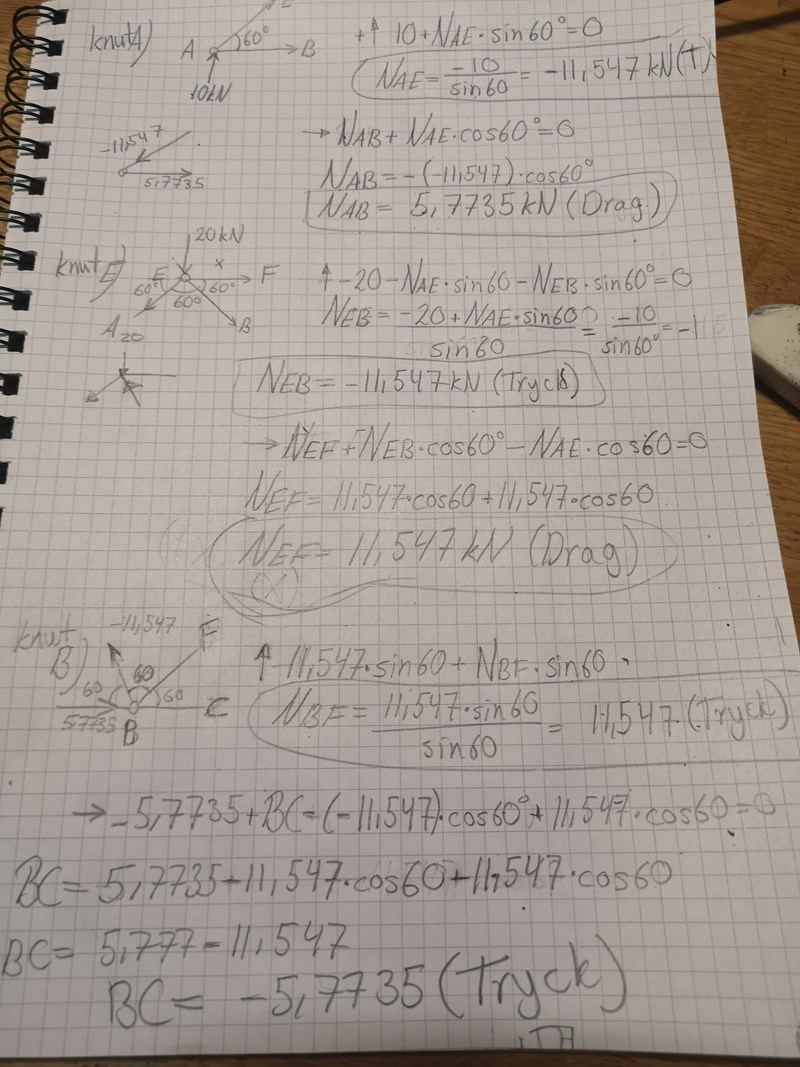

x(Nef) = 11.547 drag

Y(Nbf) =11.547 drag

Z(NBC) =-5.7735 tryck

Knut E: N_AE är ju tryck och verkar uppåt

Ser man ABCEF som en balk lastad nedåt verkar ju tryck i överliggaren x samt drag i AB, BC.

Ser man GD som en konsolbalk över stödet C blir det drag i FG och tryck i CD

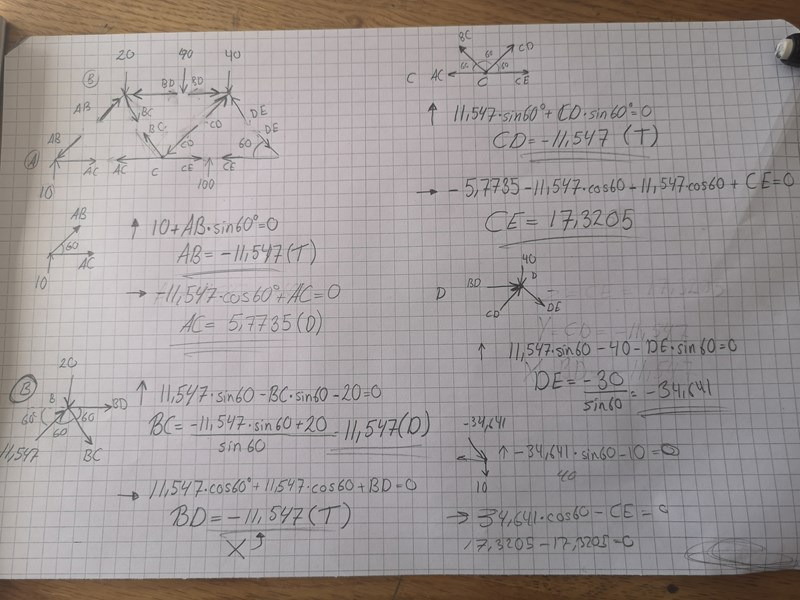

Jag såg att jag hade gjort lite fel igår. Jag rättat lite men är inte säkert om knut C, D stämmer.

Stången CD och CE har jag problem med

Knut B horisontell jmvkt: Du har ritat BD åt vänster, då blir det -BD i ekvationen etc.

Du kan anta vilka riktningar du vill men måste följa dessa antagande i ekvationerna-slaviskt. De faller ut med rätt tecken.

Du får skilja på pilriktningar (i tanken): Tryck verkar mot knutpunkten, i ett snitt i stången verkar tryck mot snittet, och omvänt.

Knut C: Vänstra fig CD tryck mot knuterna, högra fig drag i knuterna. Korrigera och var konsekvent.

Tack så mycket för hjälpen, nu är det löst

Svara Avbryt
