Knutpunktsmetoden
Hej!

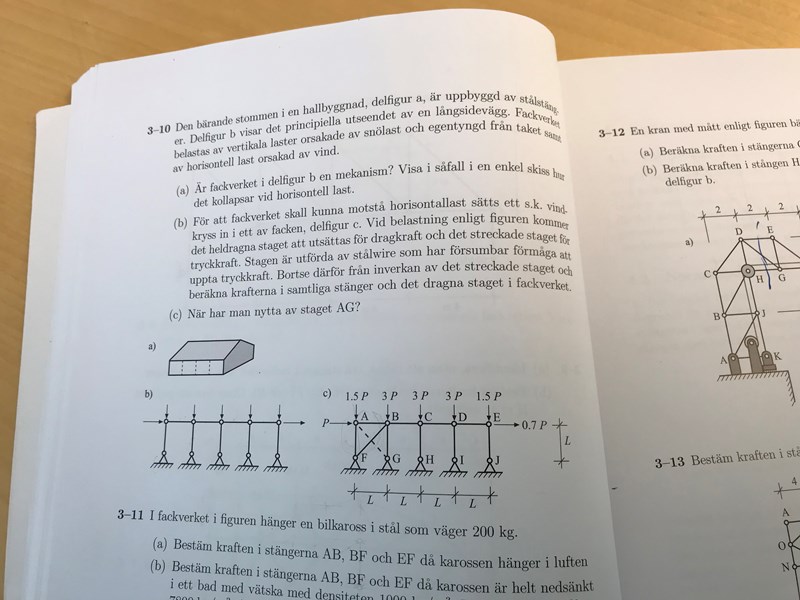

Fastnat på fråga B, dvs figur C. Vet inte riktigt hur jag ska börja. Ska jag börja och räkna ut uppslagskrafterna från varje led? Hur gör man det på enklaste sätt då det är 10 uppslagskrafter?
Eftersom alla krafter ska tas fram måste du räkna ut samtliga. Det finns vissa symmetrier att ta hänsyn till men enklast för dig är att lära dig dem på egen hand.
Tänk på att när du gör knutpunkt får det maximalt finnas en okänd kraft i någon riktning eller alltså totalt två. Därmed kan du inte börja med punkt B utan bör börja med punkt A, sedan punkt F osv.
Jag hade tänkt och börja med punkt A, men hur tar jag reda på uppslagskraften vid F? Hur bör jag tänka? Tack.
Knutpunkt A är enkel att analysera:
Vi förstår genast att punkterna F, B, C, D är obestämda och vi måste titta på E:
Detta ger oss sedan D som ger oss C som ger oss B som ger oss "uppslagskraften" BF.
Notis: Du kan lösa denna snabbt för uppslagskraften genom att snitta men jag kan visa dig hur när du löst den enligt knutpunktsmetoden.
