7 svar
232 visningar
filipsrbin 309
Postad: 12 nov 2021 10:12

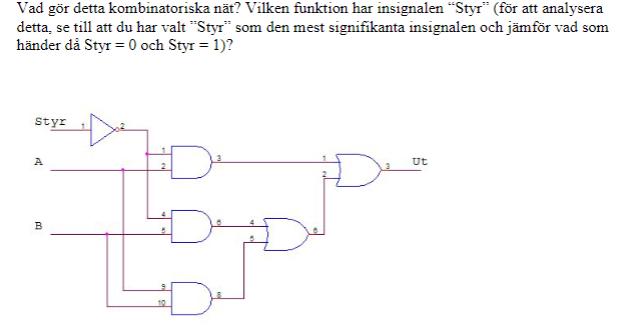

Kombinatorisk krets

Hej!

Kan inte komma fram till vad "Styr" innebär..  Jag har koll på alla grindar och vad de gör. Jag vet att Styr är en NOT-grind, men kan inte förstå funktionen av den. De små siffrorna gör mig också lite förvirrad. Någon som kan hjälpa mig komma igång bara?

Laguna 29319
Postad: 12 nov 2021 12:07

Vad de små siffrorna betyder vet jag inte. Man kan nog strunta i dem.

Anta att Styr är 0 och förenkla kretsen.

Anta sedan att Styr är 1.

joculator 5289 – F.d. Moderator
Postad: 12 nov 2021 13:26
Visa spoiler

Det verkar som om STYR bestämmer om Ut=A or B   eller om Ut=A and B. Coolt.

ThomasN 1861
Postad: 12 nov 2021 13:42

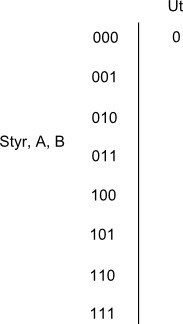

En "sanningstabell" kanske kan hjälpa:

Fortsätt och fyll i värdena på Ut. Då borde det som joculator skriver synas.

filipsrbin 309
Postad: 12 nov 2021 14:24
Laguna skrev:

Vad de små siffrorna betyder vet jag inte. Man kan nog strunta i dem.

Anta att Styr är 0 och förenkla kretsen.

Anta sedan att Styr är 1.

Provade göra just det, och kändes mer rimligt då med hela kretsen.

Siffrorna där förvirrade mig OTROLIGT mycket, men när jag ignorerade dem så insåg jag att kretsen inte var så klurig.

filipsrbin 309
Postad: 12 nov 2021 14:25
joculator skrev:
Visa spoiler

Det verkar som om STYR bestämmer om Ut=A or B   eller om Ut=A and B. Coolt.

Jag tänkte också i de banorna, så skönt att jag ändå hamnat någorlunda rätt.

filipsrbin 309
Postad: 12 nov 2021 14:26
ThomasN skrev:

En "sanningstabell" kanske kan hjälpa:

Fortsätt och fyll i värdena på Ut. Då borde det som joculator skriver synas.

Tackar! Gjorde exakt en likadan. Ska prova göra ett K-diagram också och se om det kan hjälpa lite med.

ThomasN 1861
Postad: 12 nov 2021 16:35

PS. Siffrorna i schemat är pin-nummer på kretsarna. I en 14-pinnars kapsel kan man få fyra st två-ingångars AND eller OR grindar plus två matningsspänningspinnar. Googla t.ex "74HC08 pinout"
