Kombinatorisk krets

Hej!

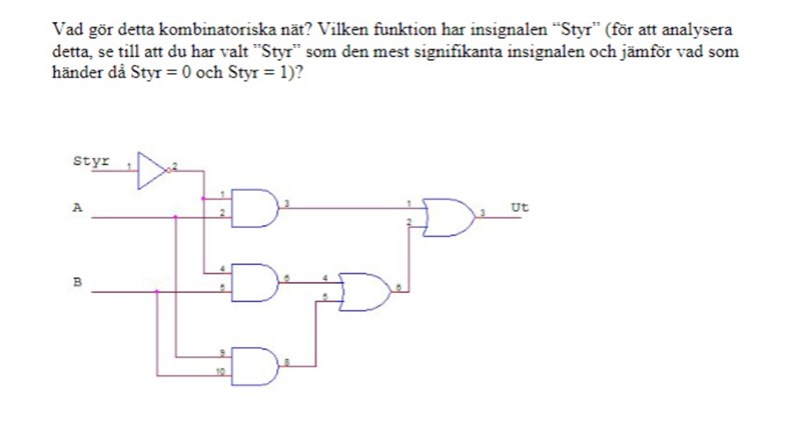

Jag ska ta fram en sanningstabell på detta kombinatoriska när. Det som gör mig förvirrad är vad styr innebär. Har försökt göra en sanningstabell där jag först satt ”styr” som 0, sedan 1.

Om styr t.ex är 1 och går igenom NOT grinden då blir det 0, sedan går den igenom AND grinden där även A går igenom.

så om jag t.ex tar punkten 010 från sanningstabellen

får jag UT som 0.

Tack på förhand.

Bubo 5108
Postad: 6 nov 11:32 Redigerad: 6 nov 11:32

Hej och välkommen hit.

"Styr" är bara ett namn.

Du skulle kunna kalla dina insignaler A,B,C eller x,y,z eller vad som helst.

Leillla 3
Postad: 6 nov 11:46 Redigerad: 6 nov 12:05

Tack!

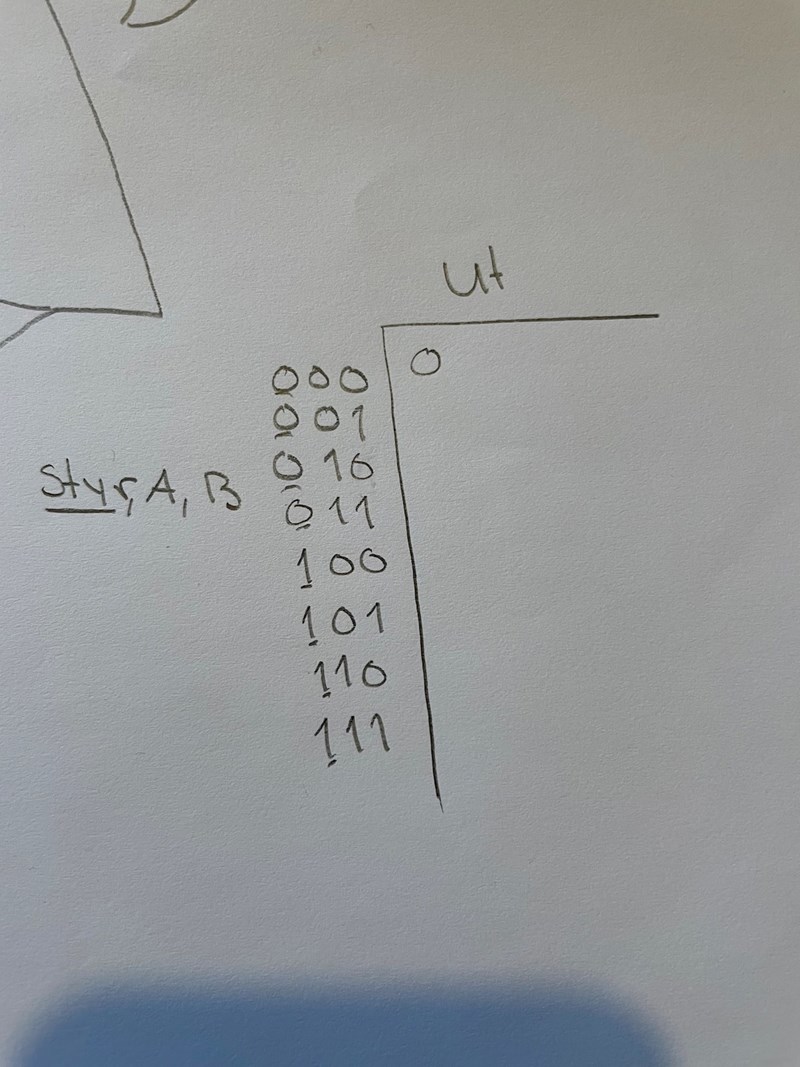

fick fram denna sanningstabell då, jag tänker mig ”styr” som vilken bokstav som helst. Som alltid går igenom NOT grind, dvs om C är 1 som blir det automatiskt 0 då den går igenom NOT grinden.
fick fram denna sanningstabell då.

Tack för svar, är ny på detta 😇



Bubo 5108
Postad: 6 nov 11:53

Jag tycker det ser rätt ut.

Titta på "Styr=0"-delen. Kan du uttrycka i ord vad den gör? Vad är "ut" som funktion av A och B?

Titta på "Styr=1"-delen. Kan du uttrycka i ord vad den gör? Vad är "ut" som funktion av A och B?

Skillnaden mellan dessa bägge är vad "Styr" gör.

Laguna Online 22175
Postad: 6 nov 12:01

Fanns det en sanningstabell i inlägg #3? Det är ingen tabell där nu.

Leillla 3
Postad: 6 nov 12:06

Tyckte bilden såg så stor ut, den är tillbaka nu.
