Maja9999 539
Postad: 28 dec 2024 10:04

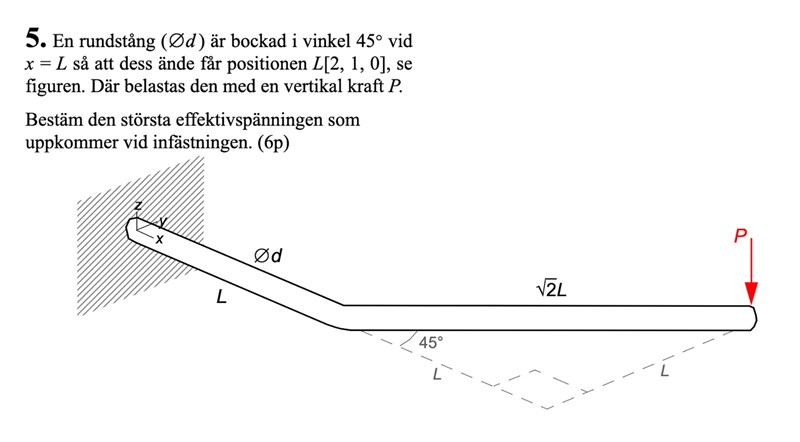

Kombinerade lastfall hållfasthetslära

Hur ska jag beräkna det vridande momenten Mv och det böjande momentet Mb ?

SaintVenant 3999
Postad: 31 dec 2024 13:15 Redigerad: 31 dec 2024 13:15

Studera problemet tvådimensionellt var för sig. Precis som inom mekanik.

  • Böjning är moment runt y-axeln så kraften PP måste ha en hävarm relativt vilken axel?
  • Vridning är moment runt x-axeln vilket innebär en hävarm relativt vilken axel?
Maja9999 539
Postad: 6 jan 13:22
SaintVenant skrev:

Studera problemet tvådimensionellt var för sig. Precis som inom mekanik.

  • Böjning är moment runt y-axeln så kraften PP måste ha en hävarm relativt vilken axel?
  • Vridning är moment runt x-axeln vilket innebär en hävarm relativt vilken axel?

Hur vet man vilket axel de ska ha en hävarm relativt?

Och ska man räkna momenten längst in från en början eller först momenten i böjen och sedan längst in?

SaintVenant 3999
Postad: 7 jan 10:30 Redigerad: 7 jan 10:39

Hur vet man vilket axel de ska ha en hävarm relativt?

Du vet det dels genom att ha en mekanisk intuition, att testa själv eller genom matematik. Kraften PP har riktning i negativt z-led vilket ger att ett kraftmoment runt y-axeln måste ha en ortsvektor längs med ... ?

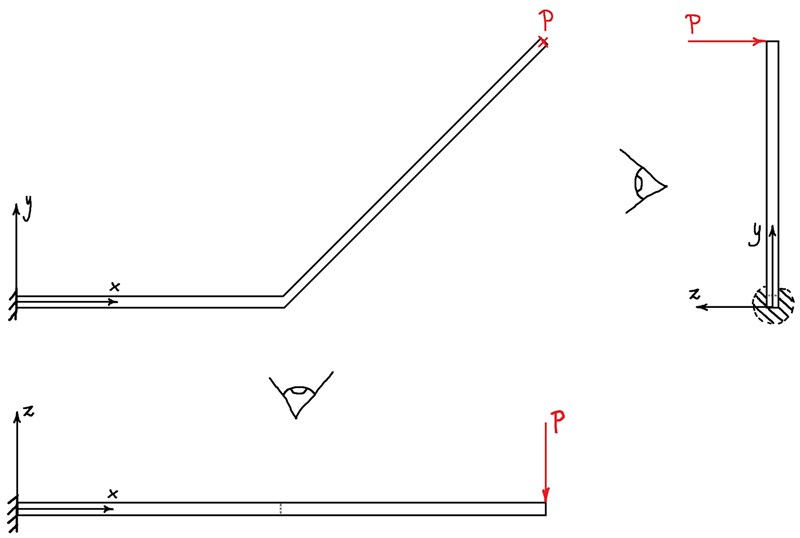

Sedan kan du studera systemet tvådimensionellt. Gjorde du aldrig det i mekanik? Det förenklar 3D-system väldigt mycket.

Alltså så här:

Och ska man räkna momenten längst in från en början eller först momenten i böjen och sedan längst in?

Varför skulle du räkna ut momentet vid böjen? Du kan göra det men det är väl bara ett onödigt extra steg. Du måste då addera ett kraftpar till systemet och då kan du lika gärna räkna "längst in".
