Kompass avvikelse i magnetfält från ledare

Hej, sitter med en uppgift och har svårt att förstå var och närB_JH, B_ledare, B_JV ska vara när det gäller komposanter? Detta är uppgiften

"Ett flygplan flyger längs en nordsydlig likströmsledning. I ledningen går en ström i riktning norrut med 115 A. Planets kompass befinner sig 12 meter rakt över ledningen. På platsen med ledningen har det jordmagnetiska fältet värdet 52 μT med inklinationen 68°. Bestäm kompassens avvikelse från norr."

Förstår ungefär vad jag ska räkna men jag använde $\sin i$ istället för $\cos i$ .

Tacksam för hjälp! (Om något är oklart i min förklaring av vad jag har svårt för, fråga!)

Steg 1: Har du ritat en bild?

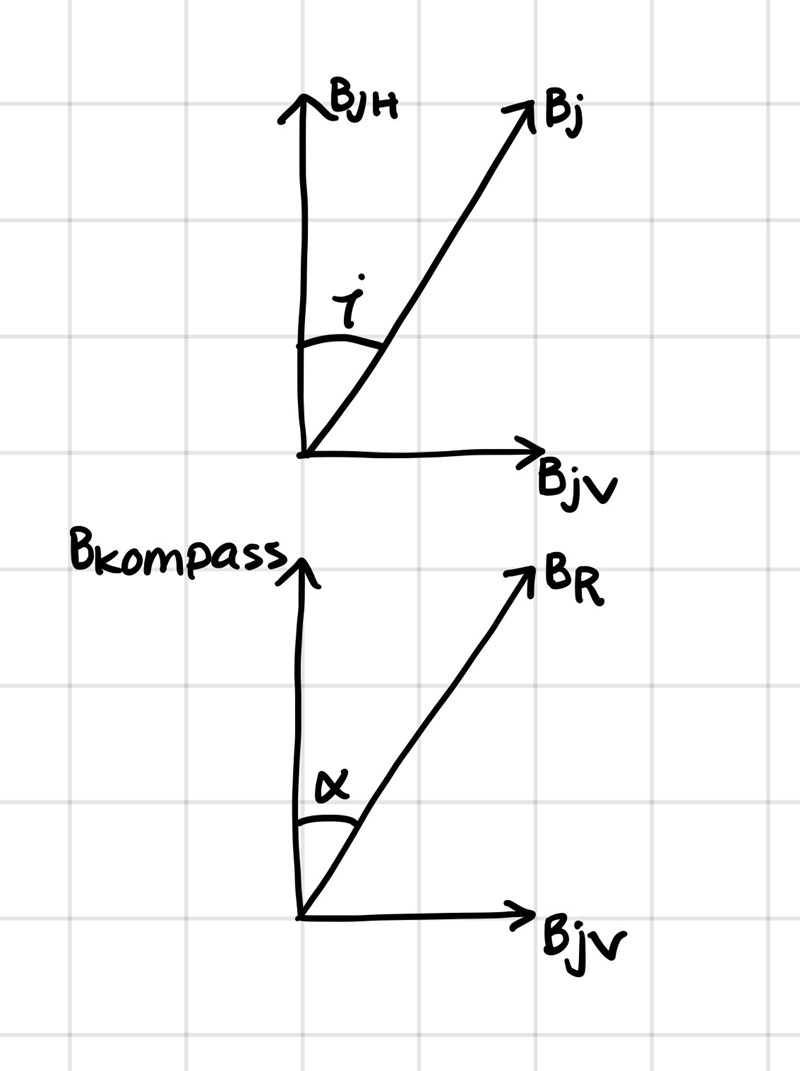

Ja! Ritade såhär men var fel.

Vad menar du med förkortningarna JH och JV?

B_JV = Jordmagnetiska fältets vertikala komposant

B_JH= Jordmagnetiska fältets horisontella komposant

Ok. Ja, du behöver ju bestämma B_JH i så fall och den kommer att motsvara B_J*cos(i).

Det finns en formel som beskriver magnetfältet runt en rak ledare.

Hur vet jag om det är B_JH eller B_JVjag ska ta reda på? Tog reda på B_JV i detta fall och blev knas

Man flyger parallellt med marken så kompassen påverkas av den horisontella komponenten av jordens magnetfält.

Ahh okej, men det jag fastnar på då är hur jag ska rita komposanterna om de är parallella?

Ritade nya komposanter där jag tog reda på B_JH istället och sedan tog $\tan α = \frac{B_{k o m p a s s}}{B_{J H}}$ och fick rätt svar! Tack för hjälpen!!

ffelicia8 skrev:
Ritade nya komposanter där jag tog reda på B_JH istället och sedan tog $\tan α = \frac{B_{k o m p a s s}}{B_{J H}}$ och fick rätt svar! Tack för hjälpen!!

Kan du dela bilden som du har ritat?

Teraeagle skrev:
Man flyger parallellt med marken så kompassen påverkas av den horisontella komponenten av jordens magnetfält.

Hur kan man sen räkna kompassens avvikelse från norr?
