Kompass riktning
Anna och Christoffer har gått vilse. Anna upptäcker att 2,0 m rakt ovanför dem korsar två isolerade likströmsledningar varandra. I den ena ledningen går strömmen 400 A mot väster. I den andra går strömmen 50 A mot norr. Jordmagnetiska fältet har flödestätheten 80 uT och inklinationen är 60º. I vilken riktning pekar kompassnålen? (Anna och Christoffer befinner sig på norra halvklotet)

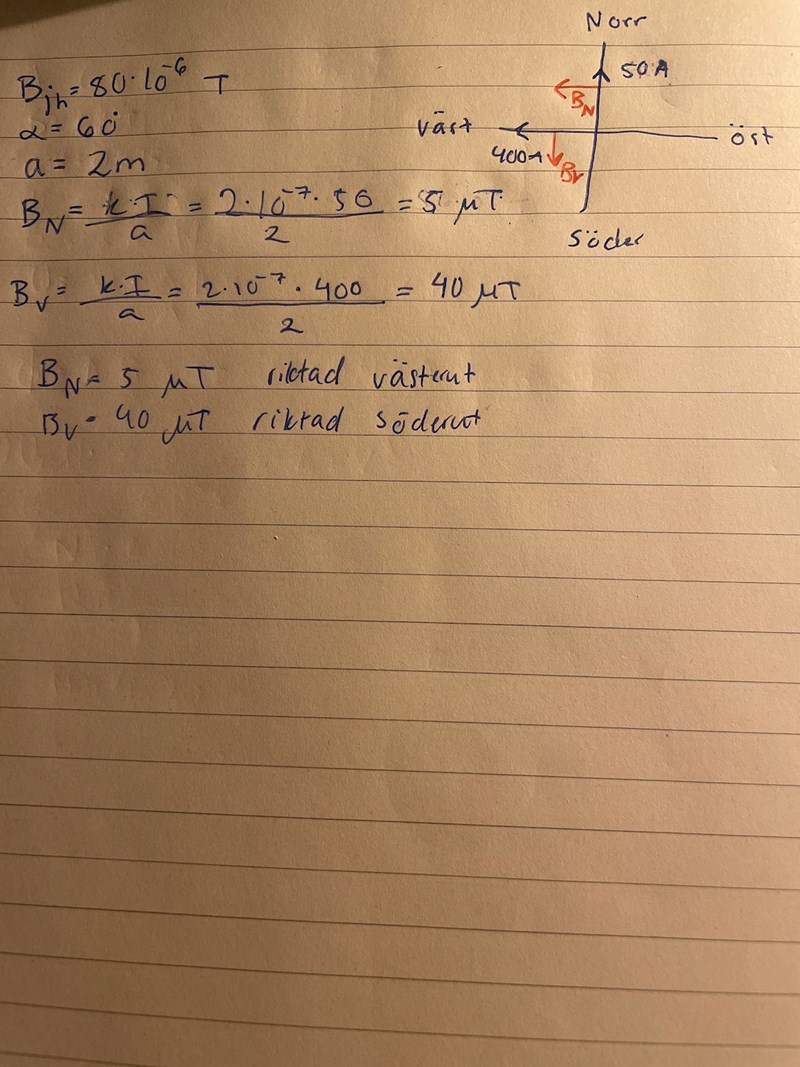

Hur ska jag komma vidare, detta är min lösning hittills:
Bra jobbat.
Nu behöver du ju ta reda på styrkan av jordens magnetfält. Därefter adderar du ihop alla magnetfält som vektorer.
Vad menar du med styrkan? Är det inte det som är givet i uppgiften (80uT)
Inte den horisontella komposanten (den som påverkar kompassnålens riktning).
Rita från sidan hur det ser ut med inklinationen.
jag är väldigt dålig på denna del, är det något som du skulle kunna hjälpa mig med att rita upp😬
Googla: jordens magnetfält inklination

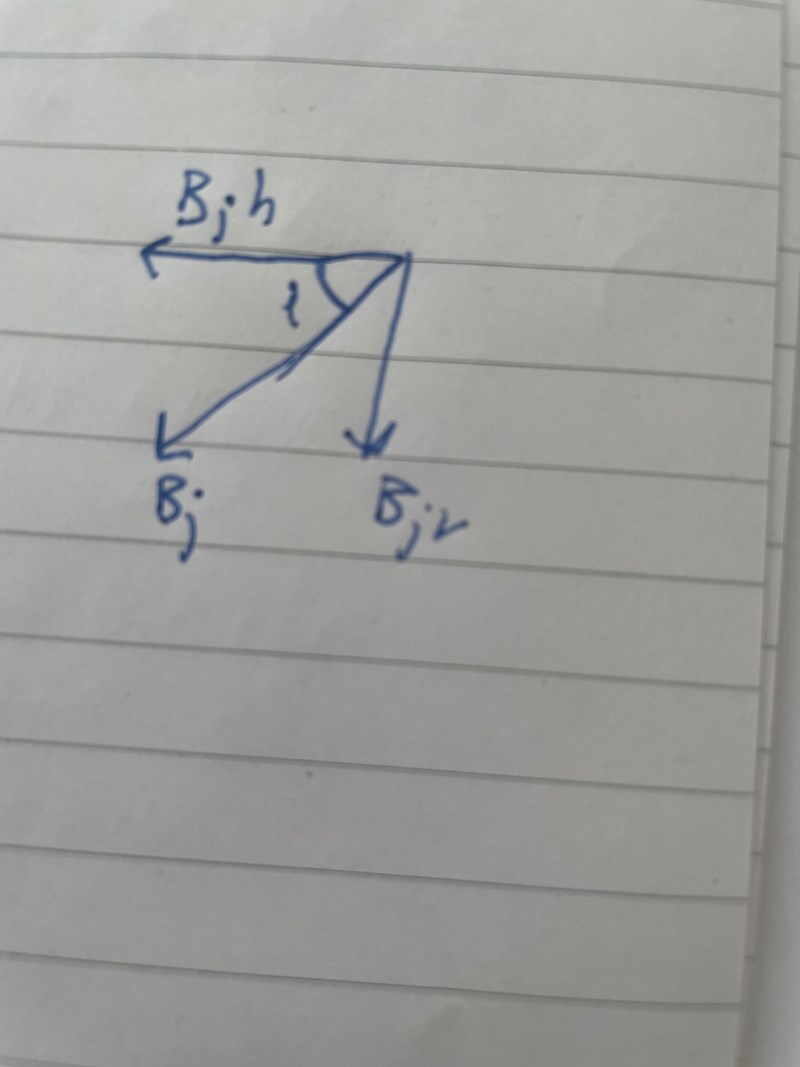

Detta är vad jag hittar på internet, det enda vi har är Bjh
Nej. Vi har Bj och I. Med lite trigonometri kan du nog få ut Bjh.
Jag får ut sambandet Bjh=cos i•Bj
Bjh=cos 60•80•10-6=40•10-6 T

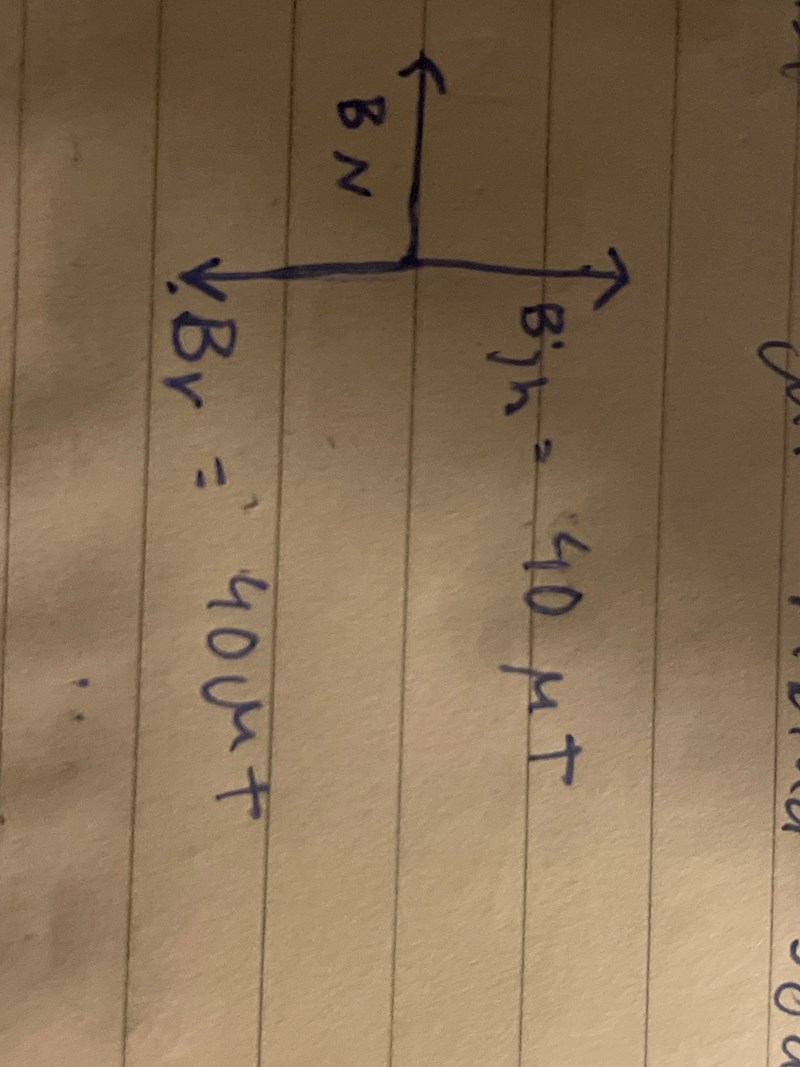

stämmer då denna kraftsituation:
Bjh och Bv tar ut varandra då de är lika stora men motriktade. Kompassnålen kommer då att visa riktningen av BN som är åt väst
