4 svar
227 visningar
EAM_04 är nöjd med hjälpen
EAM_04 14
Postad: 15 nov 2021 19:54 Redigerad: 15 nov 2021 20:32

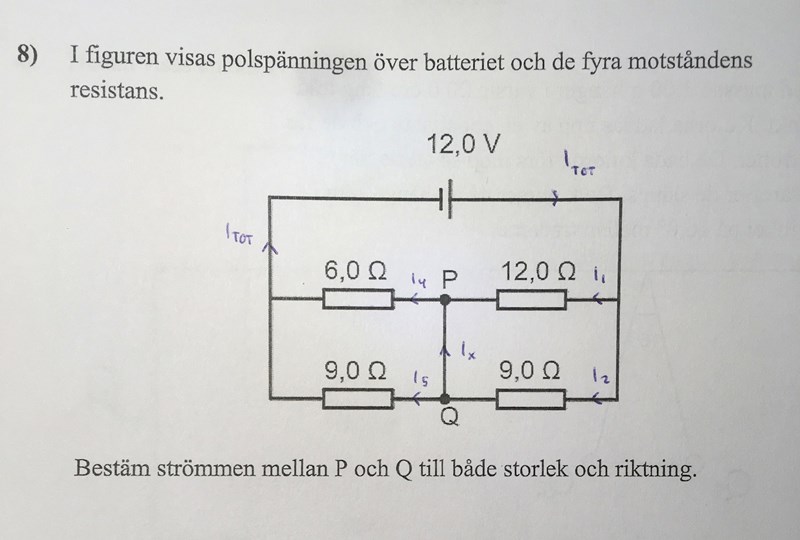

Komplex Koppling

Har räknat ut totala strömmen genom batteriet. Vet inte hur jag ska ta mig vidare. Vet att strömmen går från Q till P. Hur räknar jag ut hur strömmen fördelar sig över 9 och 12 motståndet?

skye 13
Postad: 15 nov 2021 21:31

Använd Kirchoffs lagar. Du vet att summan av strömmarna i en korsning kommer att vara 0. Dessutom att summan av strömmen genom varje sluten krets är lika med 0.

Ställ upp dessa ekvationer där det är relevant så får du ett ekvationssystem att använda för att lösa ut i_x

Pieter Kuiper Online 7629
Postad: 15 nov 2021 21:40 Redigerad: 15 nov 2021 21:41

Det går också utan ekvationssystem.

Bestäm först Itotal. Använd sedan strömdelning mellan parallella motstånd.

EAM_04 14
Postad: 15 nov 2021 21:42
Pieter Kuiper skrev:

Det går också utan ekvationssystem.

Bestäm först Itotal. Använd sedan strömdelning mellan parallella motstånd.

Har redan bestämt totala strömmen. Hur ska jag gå vidare?

Pieter Kuiper Online 7629
Postad: 15 nov 2021 21:46
EAM_04 skrev:

Har redan bestämt totala strömmen. Hur ska jag gå vidare?

Strömdelning är den snabba metoden.

Men du kan också först bestämma spänningarna över de parallella motstånden och sedan bestämma strömmarna genom dessa fyra motstånd.
