Koncept av magnet i spole

Bara för att klargöra

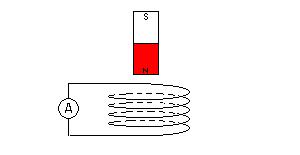

När vi har en spole och lägger in en stavmagnet:

Först när vi lägger in magneten kommer det att induceras en spänning/ström.

När den är inuti spolen, kommer den då att ha ström/spänning som är konstant eller kommer den vara 0?

Och sen när vi tar ut magneten, kommer ström/spänning uppstå igen, fast motriktat?

ThomasN 1809
Postad: 1 apr 00:32

För att inducera spänning/ström från en spole krävs att magnetfältet genom den förändras. Det kan åstadkommas av att en stavmagnet rör sig i spolen. Ligger den helt stilla så induceras inget.

plusminus 502
Postad: 1 apr 14:47 Redigerad: 1 apr 14:52

Hur kommer det sig att det "slås på" ström/spänning när man för ut stavmagneten efter den varit i spolen? Det är alltså inte att den haft i sig sedan tidigare (i spolen) och är konstant, utan snarare att den reagerar på förändring i magnetfält när den går ut från magnetfältet och därför visar slag?

Men förstår dock inte varför det blir med utbytt tecken? Är det lenz lag och byte av riktning på magnetfält som gör att det byter "sida"?


Tillägg: 1 apr 2024 14:53

Eller uppkommer det hela till följd av ändring i magnetfält egentligen?

ThomasN 1809
Postad: 1 apr 15:00

När magneten förs uppifrån och ner in i spolen kommer det att bli ett ökande magnetfält i spolen. Enligt Lenz lag kommer det att bildas en ström i spolen vars magnetfält motverkar denna ökning.

Om magneten står stilla i spolen så flyter ingen ström.

Om magneten fortsätter att röra sig neråt genom spolen kommer vi att få ett minskande magnetfält. Denna minskning motverkas (enl. Lenz lag) också av en ström i spolen.

plusminus 502
Postad: 1 apr 15:06 Redigerad: 1 apr 15:08

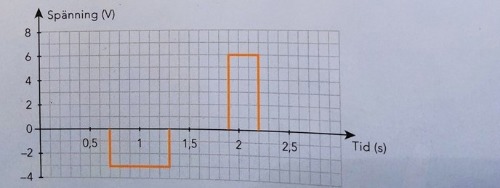

Om man kollar på ett spänning/tid diagram exempelvis denna

så visar den spänningen när man fört in magneten respektive tagit ut den. Om det istället hade varit + värde på spänningen (till en början), vad hade detta inneburit?

Hade det betytt att det magnetiska flödets derivata är negativ (dvs en minskning av magnetiska flödet) men vad är det som hade hänt med stavmagneten och spolen?

ThomasN 1809
Postad: 1 apr 15:42

Vad polariteten på spänningen eller riktningen på strömmen blir beror på vad man har definierat som positiv spänning eller strömriktning.

Vad som sker när man för in magneten i spolen är:

Den blå pilen är det magnetiska fältet som genereras av strömmen i spolen och som vill motverka det ökande magnetfältet från stavmagneten. Därför är det i motsatt riktning till fältet från stavmagneten.

När magneten fortsätter genom spolen ser det ut så här:

Magnetfältet från strömmen vill motverka minskningen från stavmagnetens fält och får därför samma riktning.

plusminus 502
Postad: 1 apr 18:23

Tack så mycket

och när man drar ut den kommer pilen fortfarande peka nedåt då den vill hålla i stavmagneten?

ThomasN 1809
Postad: 2 apr 00:05

Ja, fältet från spolen (den blå pilen) kommer att peka nedåt när man drar ut stavmagneten för att spolen vill bibehålla fältet. Och det får också effekten att den vill dra tillbaka stavmagneten.

plusminus 502
Postad: 2 apr 15:18

Tack!

plusminus 502
Postad: 5 apr 19:42

Ur #4

Om magneten fortsätter att röra sig neråt genom spolen kommer vi att få ett minskande magnetfält

Hur kommer det sig att magnetfältet minskar när man rör sig nedåt? Börjar inte det minska endast när man drar bort magneten från spolen?

ThomasN 1809
Postad: 6 apr 11:52

Jo, så är det.
Jag tänker mig att stavmagneten fortsätter nedåt ut ur spolen .
