Kondensator

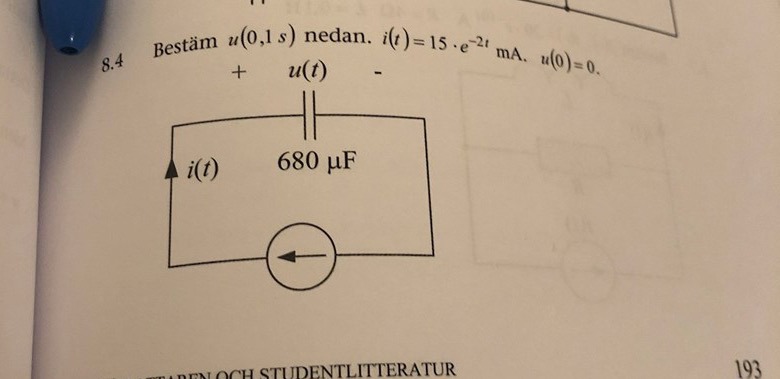

har fastnat på denna uppgift och kommer ingenstans med min lösning. Förstår inte ens om e syftar till någon spänning eller eulers tal hehe…
Gulnigar_yeye skrev:Förstår inte ens om e syftar till någon spänning eller eulers tal hehe…
Det är allvarligt!
Gör en graf av ström som funktion av tid.
Hur stor är då laddningen som funktion av tid?
jahaaa den här formeln kanske är en stor hjälp
Gulnigar_yeye skrev:jahaaa den här formeln kanske är en stor hjälp
Obegripliga symboler.
Enklast att göra det är approximativt. Hur stor är strömmen vid t=0 och vid t=0,1 s?
Hur stor är medelvärdet?
Hur stor är då laddningen efter 0,1 sekund?
Strömmen vid t=0 är 15 mA
strömmen vid t=0.1 är 12.28mA
Är laddningen arean under ström-tid grafen?
Om grafen är linjärt växande är laddningen efter 0,1s (0.1(15-12.28))/2 = 0.136C
Är laddningen arean under ström-tid grafen?
Där tycker jag du har en poäng. Hur gör man för att få den arean?
Glöm inte bort kapacitansens inverkan på spänningen.
Gulnigar_yeye skrev:
0.136C
Nej.
Det är ju bara milliampere.
Och hur räknar man ut ett medelvärde?
Där tycker jag du har en poäng. Hur gör man för att få den arean?
Om grafen är linjärt växande är laddningen efter 0,1s (0.1(15-12.28))/2 = 0.136C eftersom arean under är en triangel.
Medelvärdet är 15+12.28/2=13.64mA
Gulnigar_yeye skrev:Medelvärdet är 15+12.28/2=13.64mA
Och fortsätt förstås!
Hur stor laddning blir det i 0,1 sekund?
Hur stor spänning blir det över kondensatorn?
Och sedan kan du försöka räkna matematiskt exakt.
q= 0.01346 * 0.1 = 0.001346
U= 0.001346/(680*10^-6)=2V!
Men jag förstår inte, används inte medelvärdet för att räkna ut momentan strömmen?
Sedan fick vi fram laddningen och spänning?
Momentanvärdet av strömmen är vad strömmen är vid en viss tidpunkt. Det är i(t).
När vi tar ett medelvärde ersätter vi den varierande strömmen med ett konstant värde:
Laddningen i kondensatorn är integralen av i(t), arean mellan kurvan och x-axeln.
I och med att i(t) är nästan en rät linje funkar det bra att ta medelvärdet som summan av ändpunkterna dividerat med 2 men vill man vara exakt så ska man integrera i(t) mellan 0 och 0.1s.

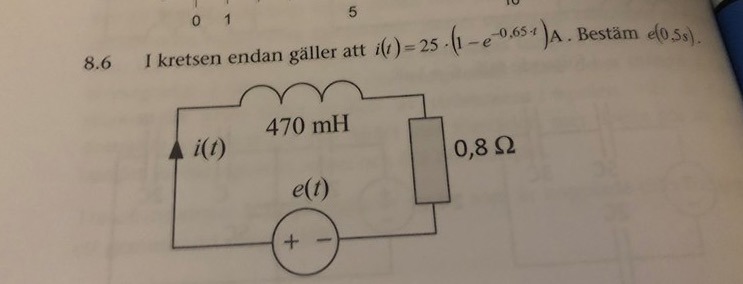

Jag har försökt fortsätta med denna uppgift men ger upp. Tänkte att e(0,5)=L*I(0,5)*0,8.
Det är en ny fråga så du ska nog starta en ny tråd för den, det blir så förvirrat annars.
Ett litet tips: Vad blir spänningen över en induktans med varierande ström?
Jag verkar inte kunna sätta in bilder för en ny tråd, hoppas det går bra att fortsätta på denna.
Spänningen över en induktans med varierande ström U(t)=L*I(t) formeln jag använde för mitt försök att lösa uppgiften.
Gulnigar_yeye skrev:Spänningen över en induktans med varierande ström U(t)=L*I(t)
Verkligen inte.
Läs din bok först.
Starta sedan en ny tråd om det finns frågor kvar. Detta har ju inget med rubriken att göra.
jaha tack för hjälpen då
u(t) = R * i(t) gäller för en resistans. För en induktans är det ett annat samband som beskriver förhållandet mellan spänning och ström.
u(t) är beroende på hur strömmen varierar över tid. Ger det någon ide? Vilken formel handlar det om?
Pieter Kuiper skrev:Gulnigar_yeye skrev:Spänningen över en induktans med varierande ström U(t)=L*I(t)
Verkligen inte.
Läs din bok först.
Starta sedan en ny tråd om det finns frågor kvar. Detta har ju inget med rubriken att göra.
"Läs din bok först"
Om du tycker att det är jobbigt att svara på tråden så kan du sluta skriva.
Jag trodde det här var en vänlig forum som studenter kan vända sig till om de har problem med uppgifter. Tydligen inte.
@Pieter Kuiper: Ditt beteende i denna tråd är inte okej, då det bryter mot Pluggakutens regler om att hålla god ton. Kommentarer som "Läs din bok först" är otrevliga, och godtas inte på Pluggakuten. Hänvisningar till läromedel är varmt välkomna vid behov, men ska göras på ett trevligt sätt. /moderator
Borde inte avstängningen vara hävd för ett tag sedan?
Jan Ragnar skrev:Borde inte avstängningen vara hävd för ett tag sedan?
Ja, avstängningen brukar försvinna när man loggar in igen, jag har nu tagit bort den manuellt i alla fall.
