Kondensator

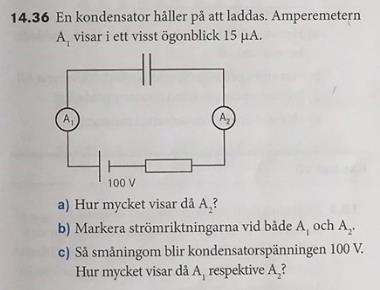

Hej, vet inte riktigt hur jag ska gå tillväga på uppgift c, några tips?
Tacksam för svar
Hur mycket ström kommer att gå genom kretsen, när all spänning ligger över kondensatorn och spänningen över resistorn är 0?
Smaragdalena skrev:Hur mycket ström kommer att gå genom kretsen, när all spänning ligger över kondensatorn och spänningen över resistorn är 0?
Vet faktiskt inte...
Hur stor är strömmen genom en resistor om spänningen över resistorn är 0?
Smaragdalena skrev:Hur stor är strömmen genom en resistor om spänningen över resistorn är 0?
0, men hur vet jag att spänningen över resistorn är 0?
Det står i bilden att spännigskällan är 100 V, och i uppgiften att spänningen över kondensatorn ör 100 V. Det blir ingenting över åt resistorn ;-)
Smaragdalena skrev:Det står i bilden att spännigskällan är 100 V, och i uppgiften att spänningen över kondensatorn ör 100 V. Det blir ingenting över åt resistorn ;-)
Så för att det inte finns någon spänning över en resistor går ingen ström igenom resten av kretsen?
Du får en situation som ser ut så här:
Så ja, det blir ingen spänning kvar över resistorn och därmed ingen ström.

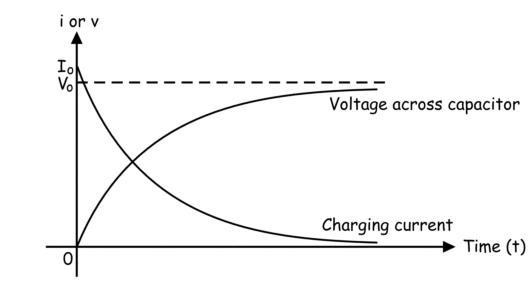

När en kondensator laddas upp ser det ut så här:
Rent teoretiskt krävs det oändligt lång tid för kondensatorspänningen att bli lika med spänningskällan (kallad V0 här) men efter lååång tid har den kommit väldigt nära. Och då blir strömmen nära noll.
ThomasN skrev:Du får en situation som ser ut så här:
Så ja, det blir ingen spänning kvar över resistorn och därmed ingen ström.
När en kondensator laddas upp ser det ut så här:
Rent teoretiskt krävs det oändligt lång tid för kondensatorspänningen att bli lika med spänningskällan (kallad V0 här) men efter lååång tid har den kommit väldigt nära. Och då blir strömmen nära noll.
Schysst förklarat med graf och allt, det uppskattas verkligen :) tack. Räcker det att tänka att när en kondensator laddas upp så kommer strömmen börja minska och till slut vara oändligt nära 0. Fattar nämligen inte varför resistorn tas upp, vill du utveckla?
Resistorn påverkar hur snabbt kondensatorn "fylls på".
Formeln för uppladdning av en kondensator från en konstant spänningskälla via en resistor ser ut så här:
Uc =Spänningen över kondensatorn
V0 = "Batterispänningen"
R = Resistansen
C = kapacitansen
Är tillbaka på fråga a igen, borde inte strömmen i A2<A1 då kondensatorn laddas upp? Enligt grafen så minskar ju strömmen då spänningen över kondensatorn ökar?
Cien skrev:Är tillbaka på fråga a igen, borde inte strömmen i A2<A1 då kondensatorn laddas upp? Enligt grafen så minskar ju strömmen då spänningen över kondensatorn ökar?
Varför det? Du har ju en seriekoppling, så strömmen är lika i hela kretsen.
Smaragdalena skrev:Cien skrev:Är tillbaka på fråga a igen, borde inte strömmen i A2<A1 då kondensatorn laddas upp? Enligt grafen så minskar ju strömmen då spänningen över kondensatorn ökar?
Varför det? Du har ju en seriekoppling, så strömmen är lika i hela kretsen.
Är helt ny på det här gällande kondensatorer, trodde den drog åt sig ström under tiden den laddade och därför kommer ingen ström ut tills den har full spänning?
Den ena sidan är positivt laddad, den andra har en lika stor negativ laddning.
Smaragdalena skrev:Den ena sidan är positivt laddad, den andra har en lika stor negativ laddning.
Har läst i boken men fattar ändå inte. Vet du någon bra källa där jag kan lära mig lite grundligt gällande dessa typer av problem?
Det borde stå i din fysikbok. Nej, jag har inga bra källor, det är sådant jag lärde mig förra millenniet.
När kondensatorn laddas upp så bildas ett överskott på elektroner på minussidan och motsvarande underskott på plussidan.
Då får man en lika stor ström ut från minussidan på kondensatorn som man får in på plussidan.
Riktningen av strömmen är definierad som motsatt elektronernas riktning. (Detta gjordes innan man visste att det var elektroner som flyttades).
Ja, det är viktigt att förstå att kondensatorn inte bara "fylls på" med laddning på ena kondensatorplattan som ett badkar som fylls med vatten. Utan pga av jämvikt så "utarmas" samma mängd laddning på andra kondensatorplattan, vilket ger konsekvensen att strömmen blir lika på båda sidor kondensatorn.
Tack för alla svar!
Är mina påstående här korrekta? dvs att i en krets med seriekopplade kondensatorer med en spänningskälla så är laddningen densamma över samtliga kondensatorer. Spänningen över varje kondensator hittar man som på samma sätt som för resistorer, dvs över varje enskild kondensator.
Hur är det för parallellkopplade kondensatorer, har även de samma laddning? och när det gäller spänning är det samma som för parallellkopplade resistorer?
Seriekopplade kondingar har lika laddning men olika spänning (beroende på dess kapacitans U=Q/C)
Parallellkopplade kondingar har lika spänning men olika laddning (beroende på dess kapacitans Q=CU)
Titta tex här:
JohanF skrev:Seriekopplade kondingar har lika laddning men olika spänning (beroende på dess kapacitans U=Q/C)
Parallellkopplade kondingar har lika spänning men olika laddning (beroende på dess kapacitans Q=CU)
Titta tex här:
tackar tackar!
