Kondensator, spänningskällans spänning, kapacitans

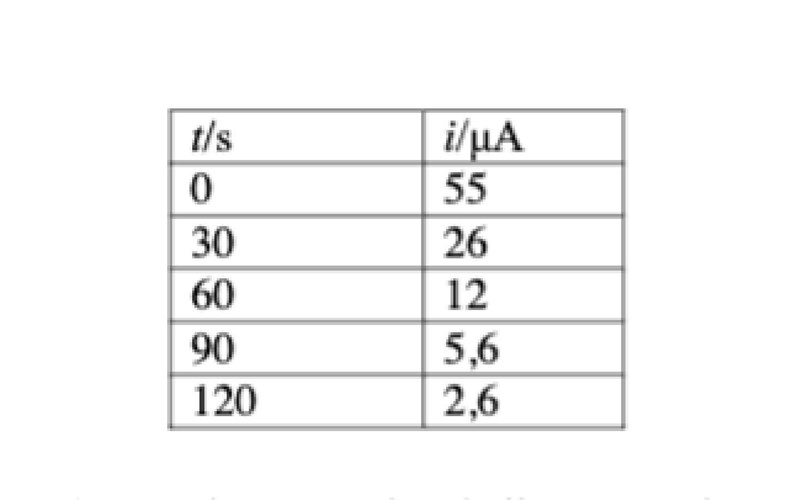

En kondensator laddas upp med ett spänningsaggregat via en resistor på 220 kΩ. Vid tiden 0 är kondensatorn oladdad. Strömmen vid några olika tidpunkter ges av tabellen nedan.

a)Beräkna spänningskällans spänning.

b)Beräkna spänningen över kondensatorn vid tiden 120 s.

c)Gör ett diagram med t på den horisontella axeln och i på den vertikala. Beräkna ur diagrammet hur stor laddning som har tillförts kondensatorn.

d)Bestäm kondensatorns kapacitans.

Har du kommit någon vart själv?

a och b kan i alla fall lösas med enkla samband och tabellvärdena.

Har ni gått igenom hur formeln för uppladdning ser ut?

För a-uppgiften: Hur ser spänningar och strömmar ut vid tiden 0? Alltså precis efter att strömbrytaren har slutit?
