Kondensatorn och kapacitans

Hej, jag håller på med en uppgift som jag har kört fast lite vid. Jag har svarat på de tre deluppgifterna a), b), men kört fast vid d) c). Hur skall man beräkna laddningen som tillförts när man endast kan få fram delta Q i detta fall?

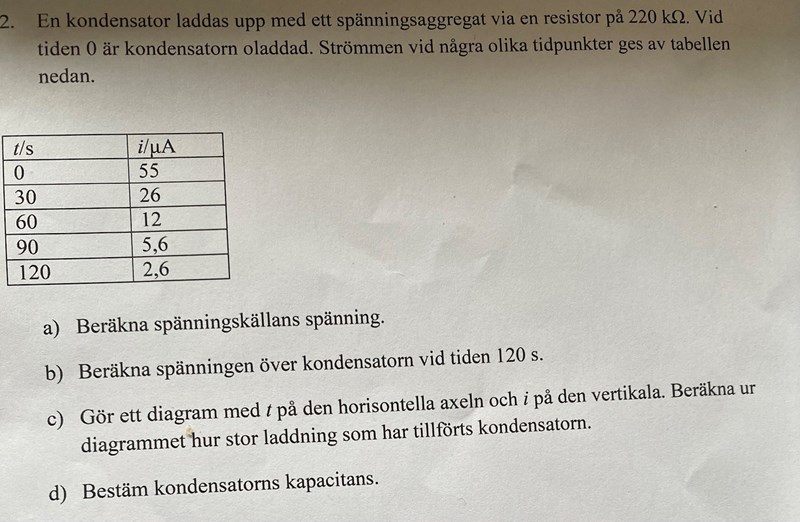

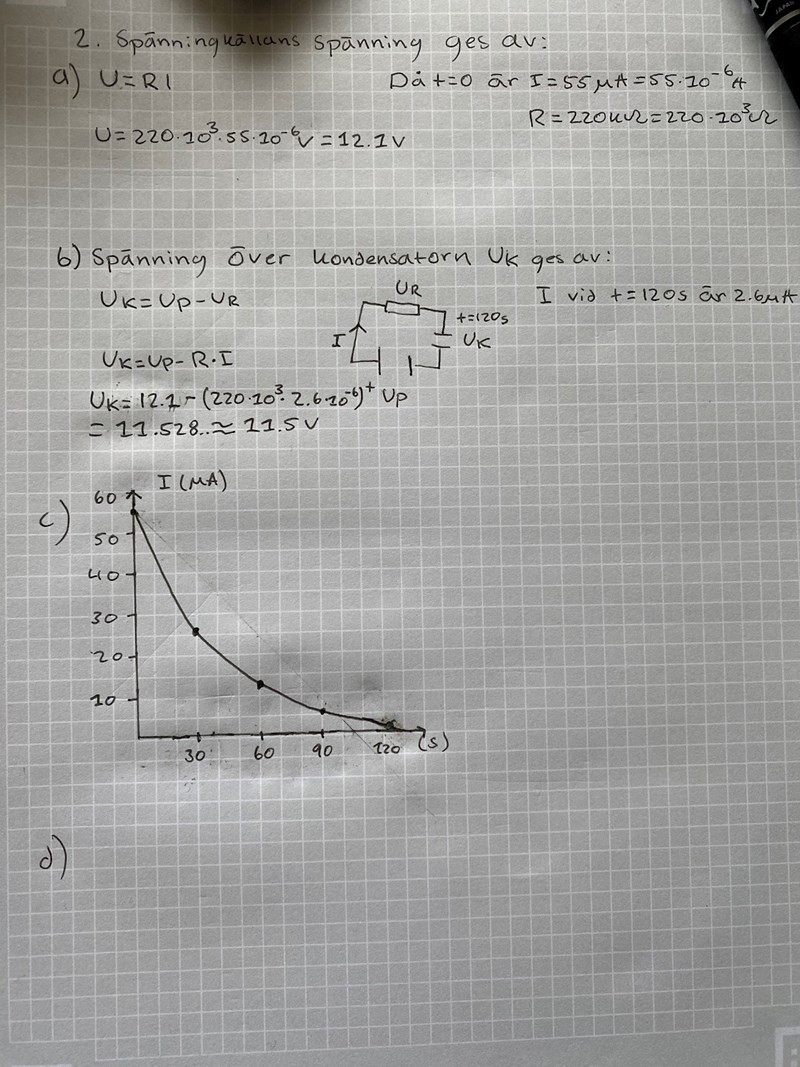

bifogar uppgiften samt mina lösningar

susbrah 135
Postad: 24 sep 2022 16:40

Jan Ragnar 1837
Postad: 25 sep 2022 00:08

Eftersom q = ∫i(t)dt, så representerar ytan under kurvan laddningens storlek.

susbrah 135
Postad: 25 sep 2022 13:12

så Q kommer alltså vara lika med en primitiv funktion av i*t?? Alltså man ska integrera kurvan?

Jan Ragnar 1837
Postad: 25 sep 2022 19:15 Redigerad: 25 sep 2022 19:17

Ja, men sambandet mellan ström och tid har du bara i form av tabell eller diagram. Men man kan uppskatta ytan genom att räkna rutor eller approximera med en triangel.

Ytan under kurvan är ungefär lika stor som triangelytan, som är  Q = 43•100/2 μAs = 2,1 mAs.

susbrah 135
Postad: 25 sep 2022 22:03

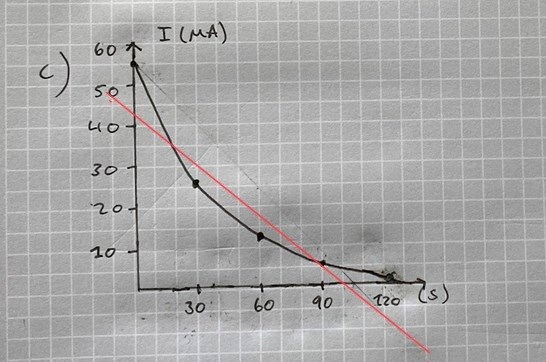

Så jag behöver alltså inte integrera? Om jag anpassar en rät linje genom kurvan ges Q av arean under i-t grafen ett ungefärligt värde på Q??
