1 svar
354 visningar
Chrille23 4 – Fd. Medlem
Postad: 5 mar 2021 15:33

Konstruktion

(Hej! Jag behöver hjälp med denna uppgiften. Jag behöver hjälp med hur man gör tabellerna och hjälp med punkt 2. Blir glad för all slags hjälp!)

1.Räkna ut reaktionskrafterna i stöden, redovisa vilka snitt som behöver analyseras för balkens inre tvärkrafter och böjmoment, gör tabeller och rita upp tvärkrafts- och momentdiagram som gäller längs hela balken (från vänstra stödet till det högra).

2.Räkna också ut max böjspänning om balkens tvärsnittsyta är rektangulär med bredd
(b) - 50 mm och höjd (h) - 70 mm

Böjspänning Ơ - M/Wb

M - böjmomentet, som får ur moment diagrammet

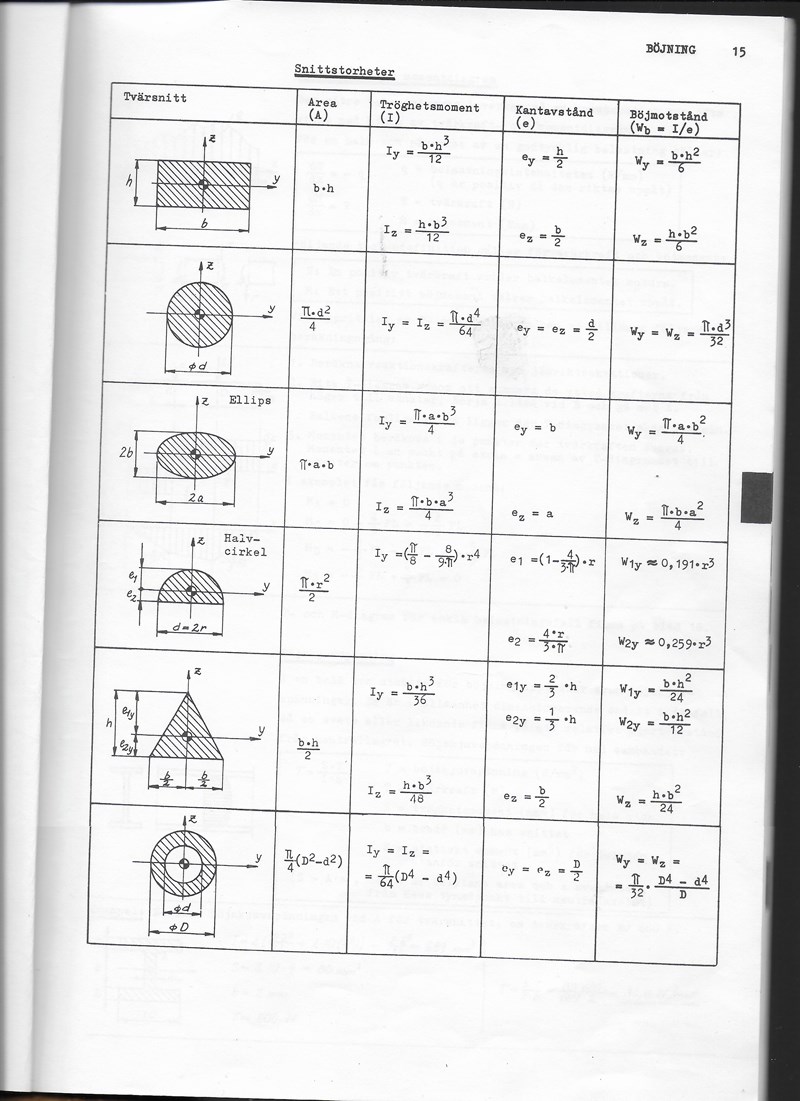

Wb - böjmotståndet, som du hittar på blad 7

Massa 490
Postad: 16 mar 2021 14:08

Du har en fritt upplagd balk på två stöd med en nedåtriktad utbredd last.

Hur tror du reaktions(upplags)krafterna från stöden (kalla dem t.ex. A och B) verkar på balken? I vilken riktning? Rita.

Vilken tror du är störst?

Vilka jämviktsekvationer kan du ställa upp?
