5 svar
84 visningar
Chrille23 är nöjd med hjälpen
Chrille23 4
Postad: 9 nov 2020 10:27

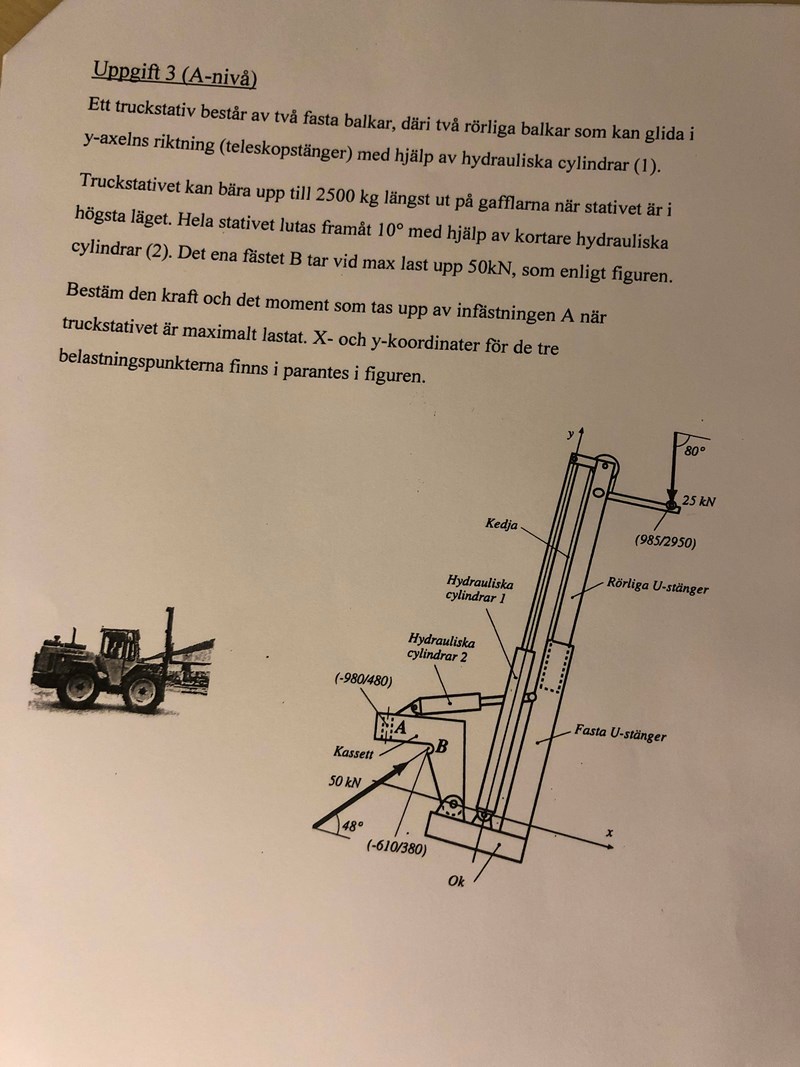

Konstruktion (Behöver hjälp!)

Smaragdalena 58074 – Lärare
Postad: 9 nov 2020 11:35

Välkommen till Pluggakuten!

Hur långt har du kommit själv? Det är mycket lättare att ge dig rätt hjälp om vi vet var vi skall börja.

Chrille23 4
Postad: 9 nov 2020 12:41

Tjena! Jag har inte börjat, det är det jag har problemet med.

Niro 215
Postad: 9 nov 2020 22:55 Redigerad: 9 nov 2020 23:01

I förhållande till det koordinatsystem i bild som har Origo i långa hydralens infästning. Beräkna summan av Rx och Ry

vilket ger dig sökta kraften till storlek (R) och riktning (α)

Till Momentet i A kan du först Parallelförflytta koordinatsystemet så Origo hamnar i A

och sedan beräkna momenten runt denna punkt.

Chrille23 4
Postad: 10 nov 2020 11:32

Jag fick svaret till:

Bär upp 36 989 Nm och 39 822 N med vinkeln 8,3 grader eller 18.3 grader mot kordinatsystemet. Kan detta svaret stämma?

Niro 215
Postad: 10 nov 2020 17:40

Jag fick:

R= 39,8kN       alfa= 18,3 grader

Momentet = 42kNm
