koppling

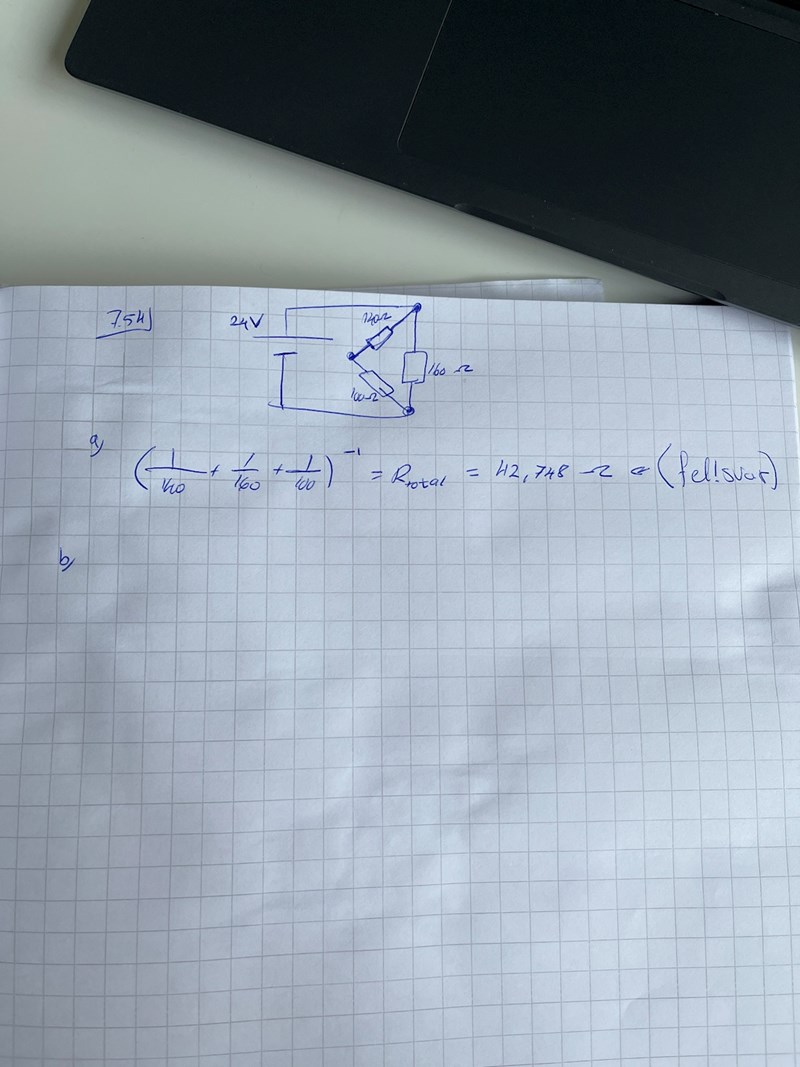

De är tydligen inte parallellkopplade, vad är anledningen? Betyder punkterna inte att de är paralellkopplade?

Vi kan rita bilden så här

Då kanske det är lättare att se att R₂ och R₃ är seriekopplade att att dom tillsammans är parallellkopplade med R₁

Börja med att beräkna ersättningsresistansen för R₂ R₃ 140 + 100 = 240 ohm som sen är parallellkopplat med 160 ohm, så får du nog rätt svar.

Jaha!

Jag får a) till 96 ohm, då (1/160)+(1/240)=96 ohm.

b)får jag till 0.25 A, alltså 24/96=0.25A

c) Hur ska jag tänka här?

d) här också?

c kan du lösa med oms lag. U=R*I

Jag vet både den totala  strömmen och spänningen. I och med att det är en parallellkoppling är spänningen densamma. Innebär det att i resistorn med 160 ohm:

24/120= 0.15A och kvar har vi 0.1 A av totala 0.25 A och eftersom det är en seriekoppling mellan de andra två resistorerna är strömmen densamma, alltså 0.1A . Tänker jag rätt?

d) R1= 160*0.15= 24volt

R2=140*0.1=14 volt

R3=100*0.1=10volt

Stämmer det?

Stämmer utmärkt!

Perfekt! Tack för hjälpen!!
