Koppling av motstånd

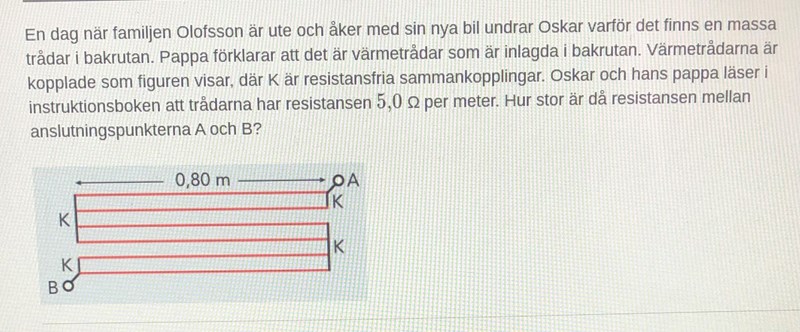

Jag förstår inte bilden dvs hur jag ska rita kretsarna med motstånd osv. Kan någon förklara?

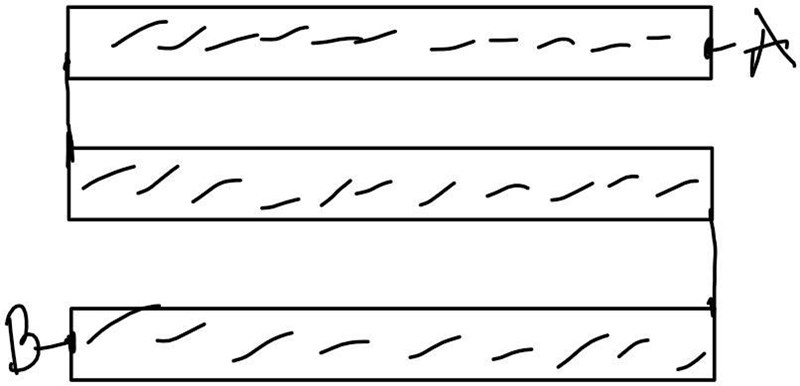

Nåt sånt här kanske.
De streckade lådorna är motstånd.
Förlåt, men förstår inte riktigt nu heller hur det kan bli seriekopplat och parallelkopplat.
Jag kan konstatera att det första motståndet sitter ihop med det andra motståndet och att det sista motståndet sitter ihop med det senaste motståndet.
Hur kan jag tänka?

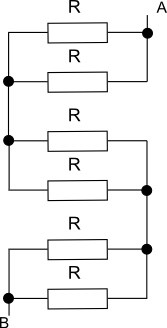

Jag tror att varje rött streck är en tråd med resistansen 5 ohm per meter. De är sedan parallellkopplade två och två. Resultatet blir ett schema som ser något sånt här:
Varje R är alltså resistansen i en "röd" tråd.
Men jag förstår inte hur du kom dit från den trassliga bilden i uppgiften. Kan du förklara steg för steg hur du kom fram till det där?
Varje rött streck är en värmetråd i bakrutan som har resistansen 0.8m * 5ohm/m = 4ohm
De svarta strecken är de resistansfria sammankopplingarna. Då ser vi att de två översta röda värmetrådarna är parallellkopplade med varandra, de två mellersta och de två nedersta likaså.
Sedan är de två översta i serie med de två mellersta som in sin tur är i serie med de två nedersta.
Hoppas det inte blev för rörigt.
Okej men vad avgör om det ska vara parallelkopplat eller serie genom bilden så att säga?
Man får titta på hur sammankopplingarna sitter. Punkten A är kopplad till båda de två översta trådarna som också är ihopkopplade i vänsta ändan, därmed är de parallellkopplade. Dessa kopplas sedan till vänstra ändan på de två mitt-trådarna som är ihopkopplade i höra ändan osv.
offan123 skrev:Okej men vad avgör om det ska vara parallelkopplat eller serie genom bilden så att säga?
Du kan se den elektriska strömmen som en stor mängd positiva laddningar (odelbara partiklar) som flyter genom ledningstrådarna och motstånden, från pluspolen mot minuspolen.
Om två motstånd är kopplade så att en positiv laddning inte kan välja väg utan först flyter genom det ena motståndet och sedan genom det andra så är dessa två motstånd seriekopplade.
Men om ledningstråden istället förgrenar sig så måste varje positiv laddning välja väg, höger eller vänster. Den kan inte gå genom båda vägarna.
Om två motstånd nu är kopplade på var sin väg efter en sådan förgrening så kommer varje positiv laddning att flyta endast genom ett av dessa motstånd. De är då parallellkopplade.
