Momo 8
Postad: 5 mar 2019 00:12

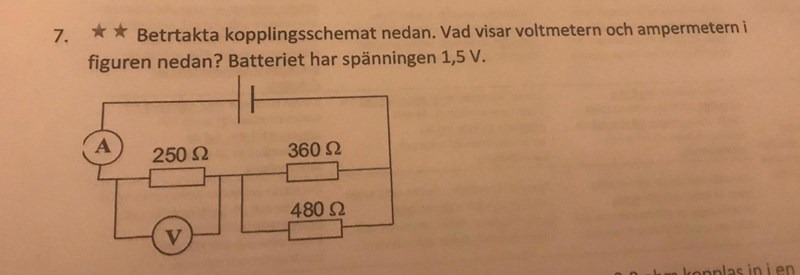

Kopplingsschema

Hur ska man tänka här?

Alan123 331
Postad: 5 mar 2019 02:59

Du kan prova att förenkla kretsen, 2 resistorer sitter parallellt.

Momo 8
Postad: 5 mar 2019 10:56

Hur då? För att jag förstår mig inte alls på den

Alan123 331
Postad: 5 mar 2019 11:16

360Ω-motståndet och 480Ω-motståndet ligger parallellt. Kan du omvandla detta till en ersättningsresistans?

Vad är formeln för motstånd i parallell?

Momo 8
Postad: 5 mar 2019 21:51

Förlåt mig du tycker säkert att jag är hemsk, men tar jag den parallekopplade resistorerna för sig själv och den som är 250ohm för sig själv eller hur är det jag ska lägga upp?

Skriv gärna ett nytt inlägg där bilden är på rätt håll. Nu känner vi oss så här:

/moderator

Alan123 331
Postad: 5 mar 2019 22:26 Redigerad: 6 mar 2019 00:20
Momo skrev:

Förlåt mig du tycker säkert att jag är hemsk, men tar jag den parallekopplade resistorerna för sig själv och den som är 250ohm för sig själv eller hur är det jag ska lägga upp?

Ja, du får för parallellkopplingen:

R360//R4801Rtot=1R360+1R480Rtot=R360·R480R360+R480

Nu räcker det att du lägger in värden för respektive resistorer.

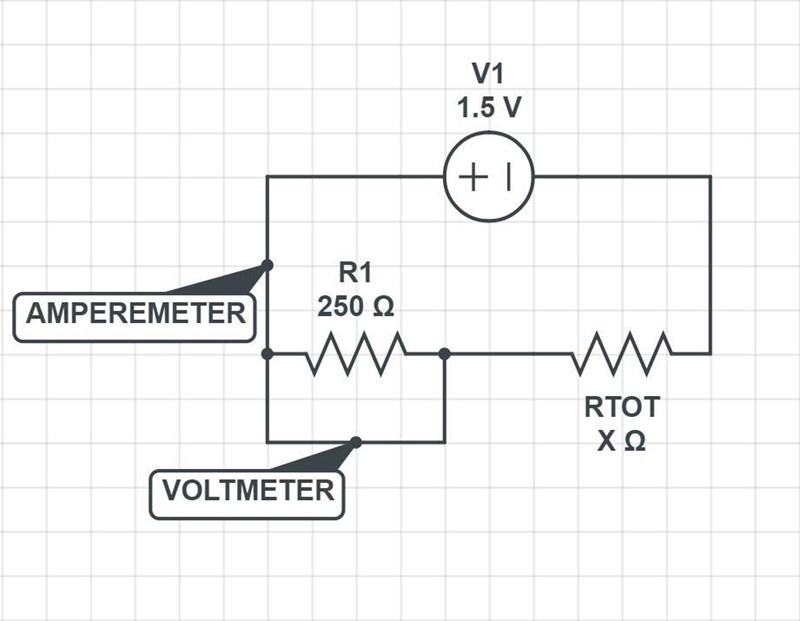

Då får du denna förenklade krets:

Alan123 331
Postad: 5 mar 2019 22:29
Smaragdalena skrev:

Skriv gärna ett nytt inlägg där bilden är på rätt håll. Nu känner vi oss så här:

/moderator

Håller med haha
