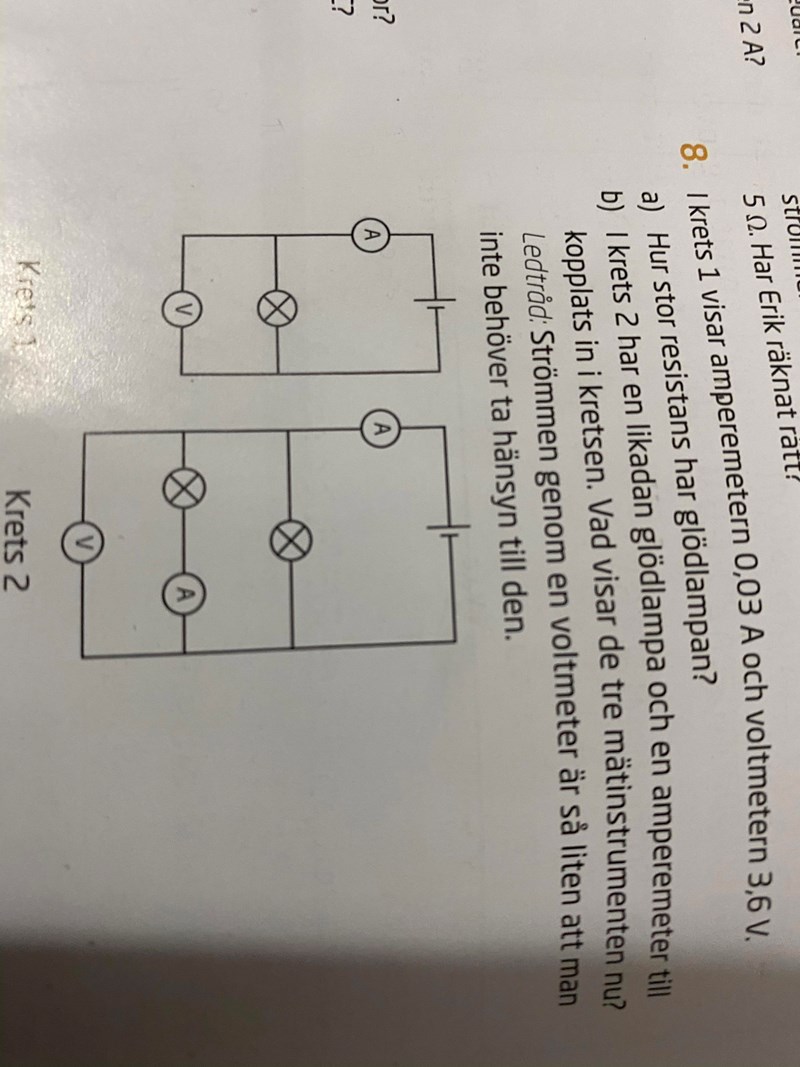

Jag förstår inte b. Jag gjorde a och då tog jag R= U/I och jag fick 120 ohm. Men sedan förstår jag inte hur jag skulle lösa b. Hur ska jag börja? En till fråga, det står i uppgiften att voltmetern visar 3,6 V. Betyder det att Batteriets spänning är 3,6 V?
Amperemetern har försumbar resistans, så voltmetern mäter spänningen över batteriet, det stämmer.
I b har du två parallellkopplade glödlampor. Mätinstrumenten är inkopplade så att de inte stör kretsen.
Så mätinstrumenten visar samma tal?
Nej, varför skulle de det?
Eftersom jag tänkte att mätinstrumenten inte kommer störa kretsen. Men hur ska man räkna ut vad de visar?
Eller jag menade inte att de alla skulle visa samma tal utan jag menade att voltmetern ska visa 3,6, som den visade i krets 1. Men amperemetrarna vet jag inte vad de ska visa. Ska båda visa 0,03 som i krets 1?
Voltmetern visar 3,6V här också, helt rätt. Vad får du då för ström genom vardera lampa?
Jag tänkte att i krets 1 så var strömmen 0,03 A och i krets 2 så delar man strömmen med två men jag fick inte rätt svar. Jag förstår inte...
Nej, så blir det inte.
Om du jämför a och b för den första lampan, hur det ser ut? Vilken spänning har du över den?
Hur ser det sen ut för lampa 2?
(Tänk också på att Ohms lag också kan skrivas I = U/R och att batteriet är en konstant spänningskälla.)
Jag kom fram till att den första lampan som finns i a och b får 3,6 V från batteriet eftersom den är parallellkopplad. Och jag hade redan räknat ut att lampan har resistansen 120 ohm, om jag delar U/R får jag 0,03 A. Ska då den övre amperemetern visa 0,03 A? Vad visar då den undre amperemetern?
genom varje lampa gör strömmen 0,03 A, så ampermetern som sitter i serie med en lampa visar 0,03,
genom batteriet måste strömmen från bägge lamporna gå, alltså går det 2*0,03 A genom ampermetern närmast batteriet.
Jaha så amperemetern närmast batteriet visar 0,06 A eftersom det är summan av batteriernas Ampere och den undre amperemetern visar 0,03 A för att det är enbart lampans ström
