Kopplingsschema

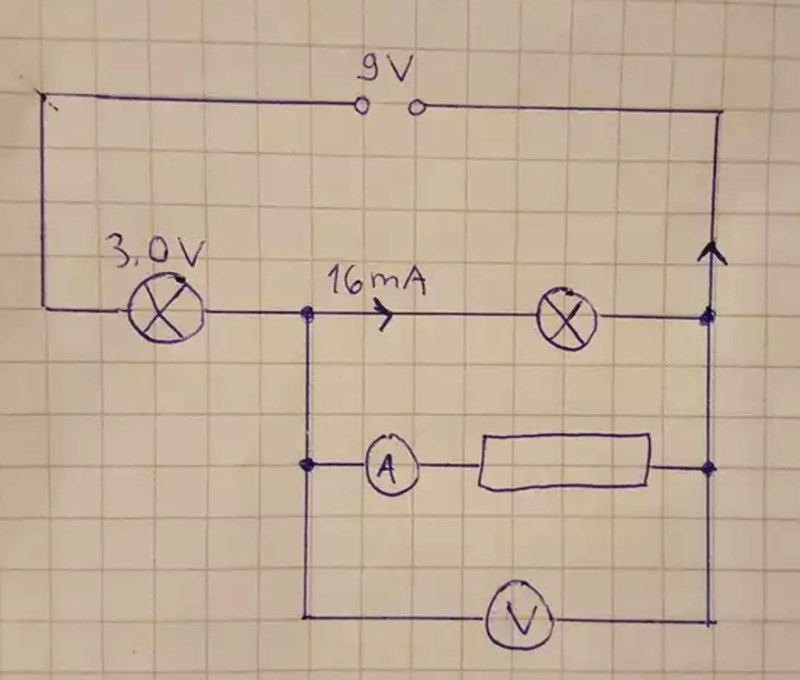

Se kopplingsschemat. Spänningen över den ena lampan är 3.0 V enligt figuren.
a) Hur stor spänning kan man avläsa på voltmetern?
b) Hur stor ström kan man avläsa på amperemetern?
På bilden har jag ritat en till pil "uppåt" men har inte skrivit något, där borde det alltså stå 35mA.
Jag tänkte att spänningen är lika stor för de parallellkopplade resistansen. Dvs 3V i vardera led. Men i facit står det 6V. Varför ska det vara 6V?
I B-frågan så ska man beräkna strömmen. Ska man anta att strömmen är lika stor för de är parallelkopplade? Dvs 16mA? Eller ska man kanske räkna med att strömmen är 35mA-16mA=19mA?
Du har 9V vid batteriet, och 3 försvinner vid första lampan, så det är 6V kvar över de parallellkopplade sakerna.
Det behöver inte och brukar inte gå lika mycket ström genom parallella vägar. Men din andra ide låter vettig.
