Kopplingsschema

Hej!

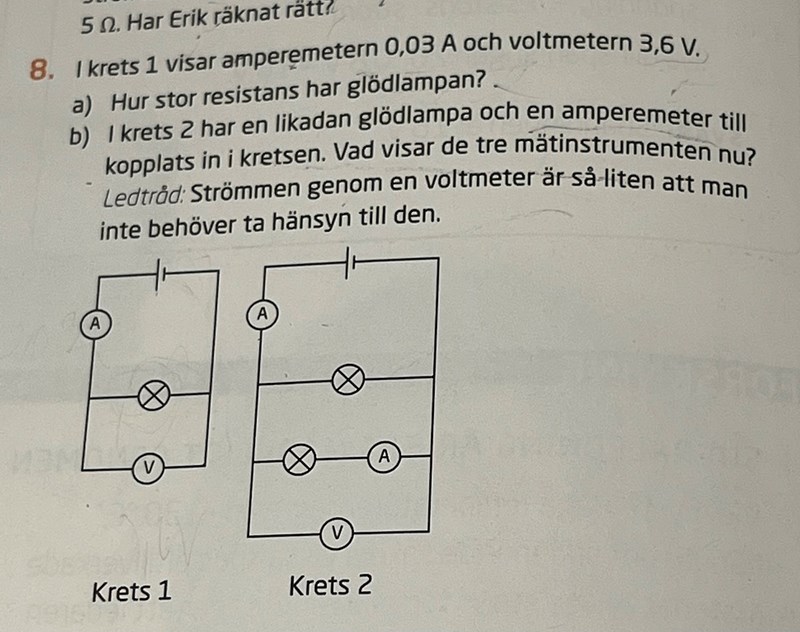

jag behöver hjälp med upg. 8b

I facit står det bara svar och inte hur man ska tänka. Det var ett tag sedan vi gick igenom parallellkoppling så jag har glömt vad det innebär när det gäller spänning och ström.

tack

Jag förmodar att du löst Krets 1.

I krets 2 är lamporna parallellkopplade och lyser båda lika starkt. Den övre amperemetern mäter strömmen till båda lamporna medan den nedre mäter strömmen till en av lamporna och den visar alltså hälften så stort värde som den övre. Voltmetern mäter samma spänning som den gjorde i krets 1.
