Kopplingsschema

Hej! Har fått höra att scheman ska kunnas göra om för att förenkla det hela men jag förstår inte varför det är möjligt att göra om det på detta vis?

Har du skrivit fel? Ska inte det övre R5 vara R6?

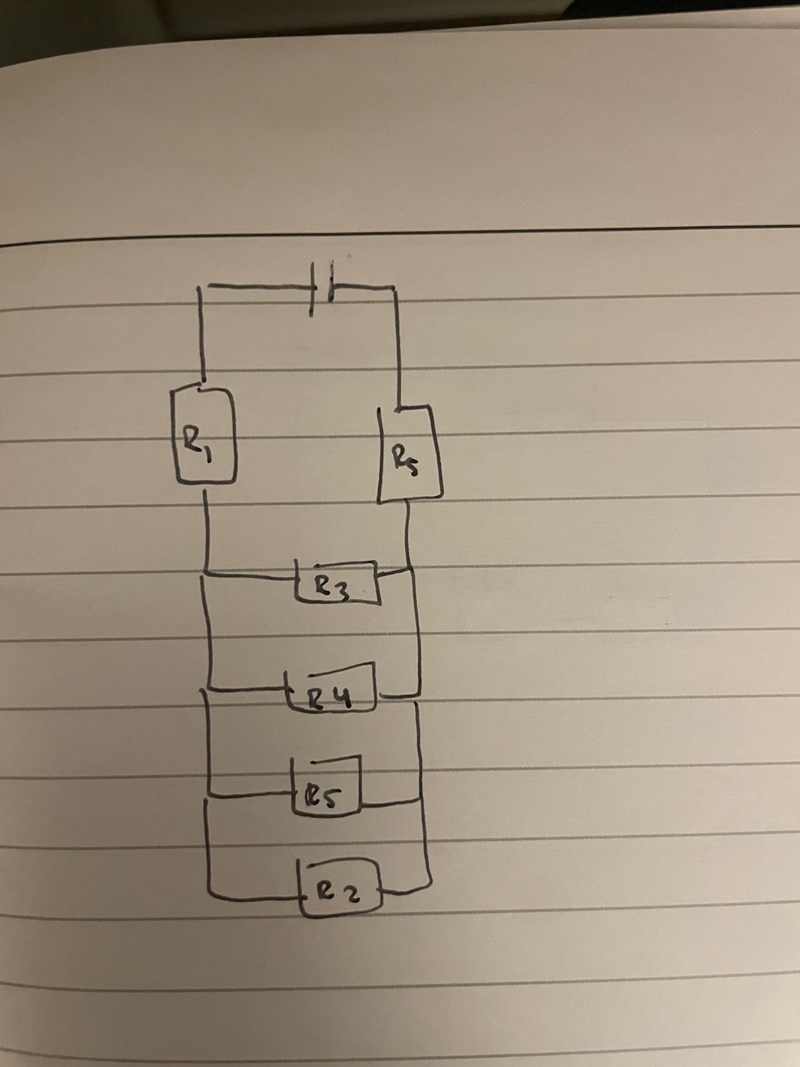

Det du ritat motsvarar inte

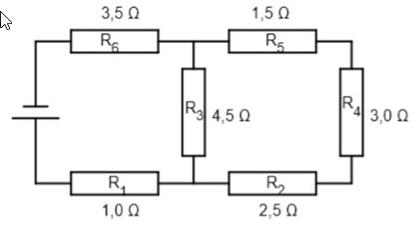

Kan du visa originalbilden på den ekvivalenta kopplingen?

Jo men precis hade råkat skriva fel

Är det så att man ska kika vart strömmen slåss ihop för att förstå ifall det är en parallellkoppling?
