Kopplingsschema

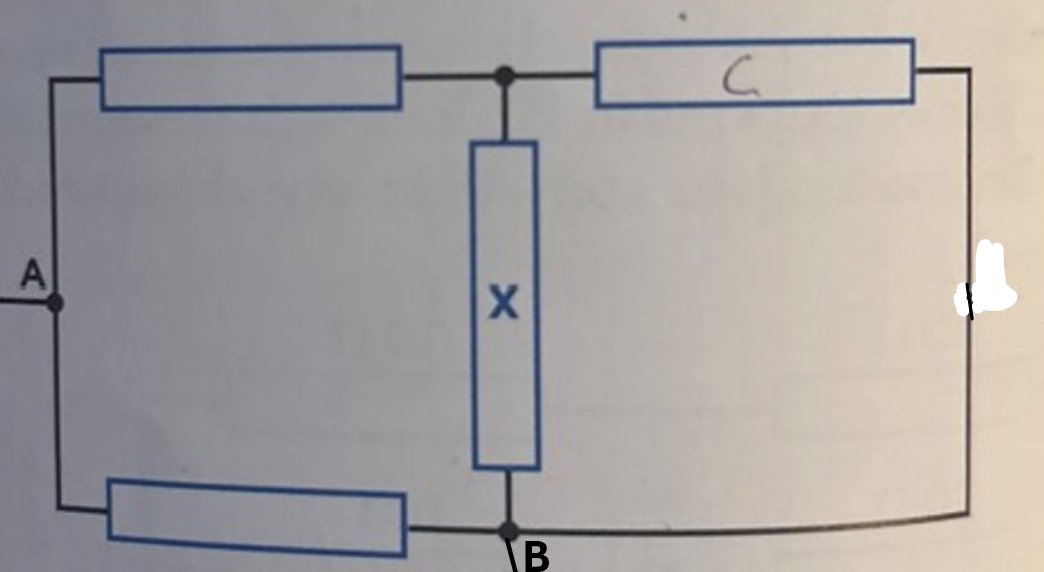

Jag undrar hur det blir en parallell koppling via x och c? Är inte B ivägen?
Nä, B stör inte parallellkopplingen. Du kan flytta punkten B längs ledningen så syns det lättare varför.
Förstår du?
Jag fattar inte riktigt. Man kan väll inte lägga B exakt på noden under x utan de måste vara ett litet avstånd så att det är två noder?
Punkten B är bara ett namn på en nod (position) i ett kopplingsschema. Eftersom en ledning i ett kopplingsschema bara är ett sätt att visualisera hur komponenter är sammankopplade elektriskt, så är högersidan av resistorn C och nedersidan av resistorn X elektriskt sett samma punkt. Dvs oavsett i vilken position du placerar punkten B längs ledningssegmentet vi pratar om så kommer potentialen och strömmen vara densamma i punkten.
Du kan tänka dig ledningarna som gummiband. Dra i dem på något ställe, eller tryck ihop dem på ett annat, så ser man ibland enklare vad som är parallellkopplat respektive seriekopplat. Du får däremot aldrig "kapa" gummibanden, eftersom då modifierar man komponenternas elektriska sammankoppling.
