Kopplingsschema, få lampor att lysa olika starkt

Det är en fråga från när jag gjorde min prövning i Fysik 1a som jag inte hittar en lösning på. Den var ungefär formulerad som följande:

Rita ett kopplingsschema som uppfyller följande: Lampa A ska lysa starkast. Lampa B och C lyser lika starkt men svagare än A. Lampa D lyser svagast.

Jag lyckas endast komma på scheman där D lyser starkare än B och C, men inte så att den svara på frågan. Det jag då kom fram till var att först koppla A. Sedan seriekoppla B och C. Parallellkoppla D med "B och C-slingan" och koppla den sekvensen i seriekoppling med A.

Visst är det effekten, och där igenom en kombination av strömmen och spänningen, som bestämmer ljusstyrkan? Förutsatt att lamporna är av samma slag.

Pieter Kuiper 7374
Postad: 16 maj 11:59
linnekstrom skrev:

Rita ett kopplingsschema

Och visa.

linnekstrom 5
Postad: 16 maj 12:13

Pieter Kuiper 7374
Postad: 16 maj 12:33
linnekstrom skrev:

 Jag lyckas endast komma på scheman där D lyser starkare än B och C.

Ja, med det schemat lyser D starkare än B och C.

Enklast att göra detta är med strömmar: ju större ström ju mer ljus (om lamporna är lika).

linnekstrom 5
Postad: 16 maj 12:36

Ja men hur ska jag koppla för att D ska lysa svagare än B och C?

Jan Ragnar 1732
Postad: 18 maj 00:19

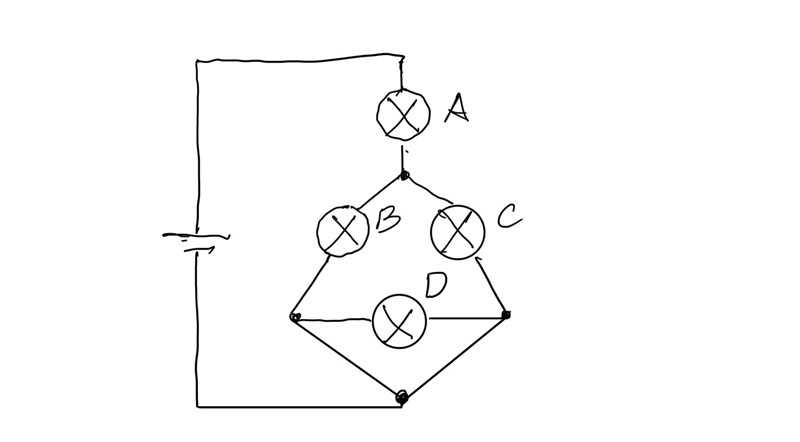

I det här fallet så lyser inte lampa D alls, men i alla fall svagast.

En lite knepig uppgift.

linnekstrom 5
Postad: Igår 14:49

undra om man kan använda sladdarnas egna resistans. tänker om man kopplar A först och sedan parallellkopplar B, C och D men att D får en mycket lång sladd. skillnaden blir otroligt liten men det är ända sättet jag kan komma på om man inte får använda resistorer eller liknande.
