kopplingsschema kronomkopplare

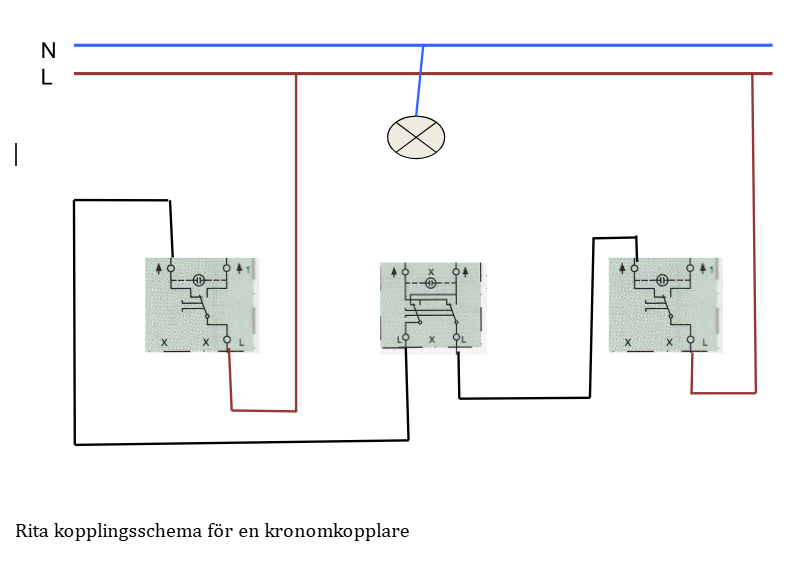

Ska alltså rita ett kopplingsschema för en kronomkopplare men förstår inte riktigt hur jag ska kopla dem till lampan. Räcker det med att jag drar ett streck från den mittersta rakt upp eller måste dem två på sidan också dras till lampan?

Du ska (och behöver förmodligen för att det ska funka) dra streck från alla 4 ställen som saknar streck (de som är markerade med $\uparrow$ och saknar streck).

Är detta verkligen fysik 1? Vet du vad en kronomkopplare är och hur den fungerar? Förstår du bilderna?
