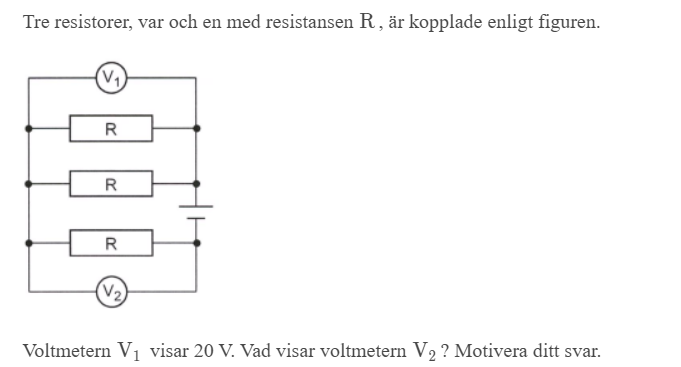

kopplingsschema - resistorer i serie och parallellt
Har så svårt att se att V1 bara är kopplad över de två översta resistorerna och att den undre är kopplad i serie.
Har någon ett tips hur jag ska "se" det?
Vidare. Jag ska räkna ut vad V2 visar.
Hur ska jag tänka? Mäter den bara spänning över den undre resistorn?
Ja, V2 mäter bara på den undre resistansen.
Tack för en tydlig bild! Det ljusnade här just nu :)
Utifrån den ekvation du ställde upp så förstår jag att I är 40/R
Då måste spänningen över den understa resistorn bli U = 40/R * R = 40 V
Tack!
Just precis.
Jag brukar tipsa om att se ledarna som gummiband. Man hugger tag i plus- och minuspolen och drar ut åt sidorna. För en del är det till hjälp.
Ser mitt svar här: https://www.pluggakuten.se/trad/hur-vet-man-vilka-resistorer-som-sitter-parallellt-och-vilka-som-sitter-i-serie-thevenin/?order=all#post-446aed9e-c5c4-4dd3-93e0-b39d00fdd258
