Kopplingsschema, Vad visar, Voltmetern och Ampermetern?
Hej!
Problemet lyder:

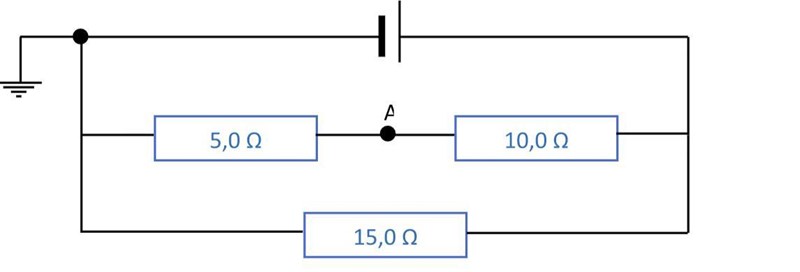

"Betrakta kopplingsschemat nedan. Vad visar voltmetern och ampermetern i figuren nedan? Batteriet har spänningen 1,5V
Vet inte riktigt var man vill att man ska mäta ?
Där punkt A är märkt? , Efter alla resistorer? Frågan är i min mening otydlig.
För om jag räknar ihop 5 + 10 ohm, och kör på I = U/R , så får jag I = 0,1A
Voltmetern kommer väll visa 1,5V var jag än mäter den?
edit : Jag har känslan av att jag ska använda mig av ersättningsresistor lösningen? Dvs
?
Punkt A gäller ett annat problem.
Mäter du strömstyrkan i A bör det bli 0,1 A, precis som du räknat ut. Spänningen mellan A och jord är i så fall 5*0,1=0,5 V.
Vilken volt och amperemeter? Det finns ingendera i schemat.
Ersättningsresistansen i kretsen blir inte det du skrivit. den kommer att bli 7,5 Ohm men det behöver du bara om du skall räkna ut totalströmmen i kretsen.
Spänningen kommer inte att vara 1,5 V oavsett var du mäter den. Den kommer att bli annorlunda beroende på vilket motstånd du mäter över, 1,5V, 1V, och 0,5V, men vilken spänning över vilket motstånd?
AndersW skrev :Vilken volt och amperemeter? Det finns ingendera i schemat.
Ersättningsresistansen i kretsen blir inte det du skrivit. den kommer att bli 7,5 Ohm men det behöver du bara om du skall räkna ut totalströmmen i kretsen.
Spänningen kommer inte att vara 1,5 V oavsett var du mäter den. Den kommer att bli annorlunda beroende på vilket motstånd du mäter över, 1,5V, 1V, och 0,5V, men vilken spänning över vilket motstånd?
Det är det som gör mig förvirrad, det är det som står i uppgiften.
Att jag ska ta en titt på kopplingsschemat och säga vad volt och ampermeter visar, kan bara anta de menar på punkt A så som HT-Borås gissar på också.
Jo vi kan konstatera att fråga är otydlig, eller ännu värre än det. Jag skulle säga att det har blivit fel bild då det, som vi konstaterat, inte finns varken volt eller amperemeter i bilden.
Var kommer uppgiften från? En bok eller material som din lärare delat ut? Om det är det sista får du nog fråga honom (eller henne) vad som egentligen menas?
Distans uppgift.
Får nog ta och kontakta läraren. Tack iaf för eran tid!
