Perran 9
Postad: 17 nov 2023 13:05 Redigerad: 17 nov 2023 14:58

Kortslutningsberäkning


Hej!

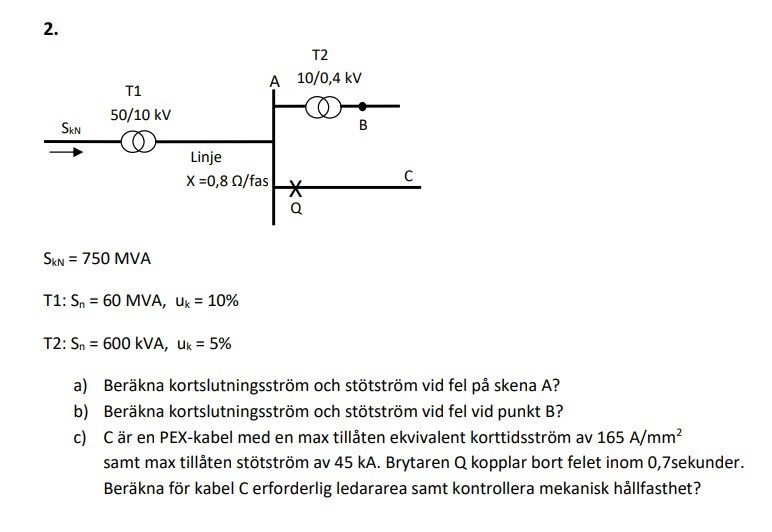

Jag har försökt lösa denna uppgiften i två dagar nu men lyckas inte... Min fråga är om det är någon som vet om man kan lösa denna uppgift när man endast har ett X = 0,8 ohm /fas? De tidigare övningarna jag gjort har innehållit både ett X värde och ett R värde.

Nedan har jag börjat beräkna med impedansmetoden:

T1 : TZ1 = Un2 /100 × Un2/Sn 10/100 × 102/60 = 0,166 ΩT2: TZ2 =Un2/100 × Un2/Sn  5/100 × 102/0,6 = 8,33 ΩX= 0,8 Ω /fas


Därefter har jag testat beräkna Ztot. Jag tänkte att ZT1 och ZT2 kan adderas men vet inte hur jag ska tänka med X egentligen? Tänkte att den räknas som en egen del? Testade iaf följande:
(Har alltså adderat ZT1 och ZT2 med varandra och fått 0,29)

Ztot = 0,82+0,292  = 0,85 ΩIk3 = U/3×Zk  10 /3×0,85 = 4,9 kA

I facit står det följande:
2. a) IkA = 5,25 kA, IsA = 13,1 kA
b) IkB = 15,3 kA, IsB = 30,6 kA
c) 26,6mm2

Vad missar jag? Eller gör fel? Har testat så många olika sätt nu att jag blir snurrig...och allt jag har testat stämmer inte med facit.
Har även testat effektmetoden men då vet jag inte hur man ska ta hänsyn till X? Ska båda metoderna kunna nyttjas för att lösa denna uppgift?

Perran 9
Postad: 24 nov 2023 15:05

Ingen som vet om denna uppgift går att lösa på något sätt utan ett R-värde?
