Kraft och moment

Du tänker och gör rätt men räknar lite fel.

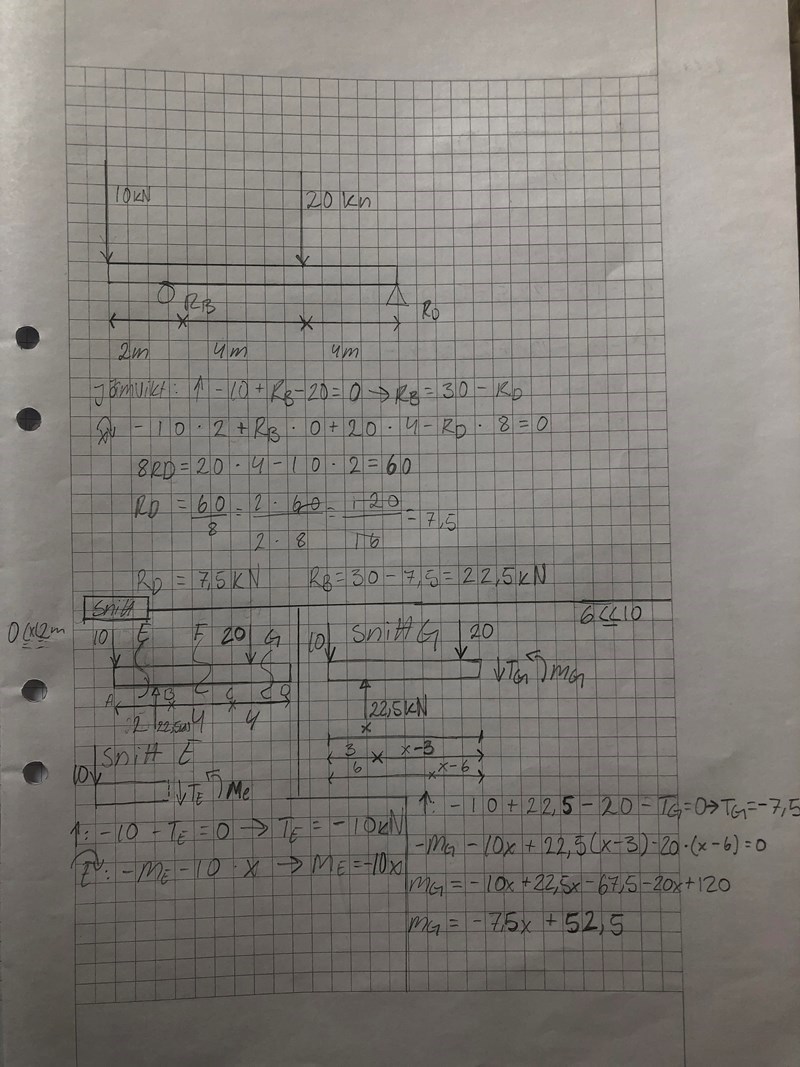

Snitt E OK.

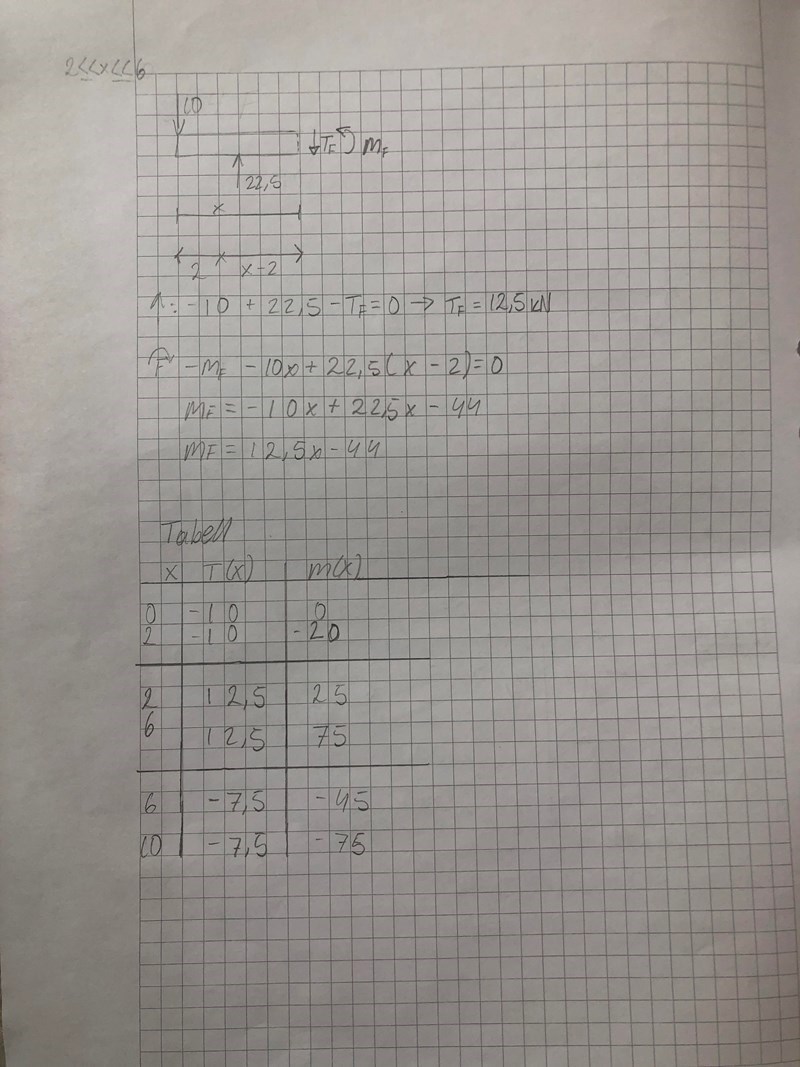

Snitt F beräkning av M_F , 22,5*2=? Tabellvärden av M_F ej ok vid 6m.

Snitt G beräkning av M_G , reaktionen R_B verkar vid x-2 m osv

En enkel koll är att tabellvärdena för momentet ska vara lika för de olika snitten vid samma koordinat

Dvs för 2m ska M_E  och M_F vara lika osv.

Rita gärna tvärkrafts- och momentdiagram; underlättar!
