Kraftfigur lutande krafter

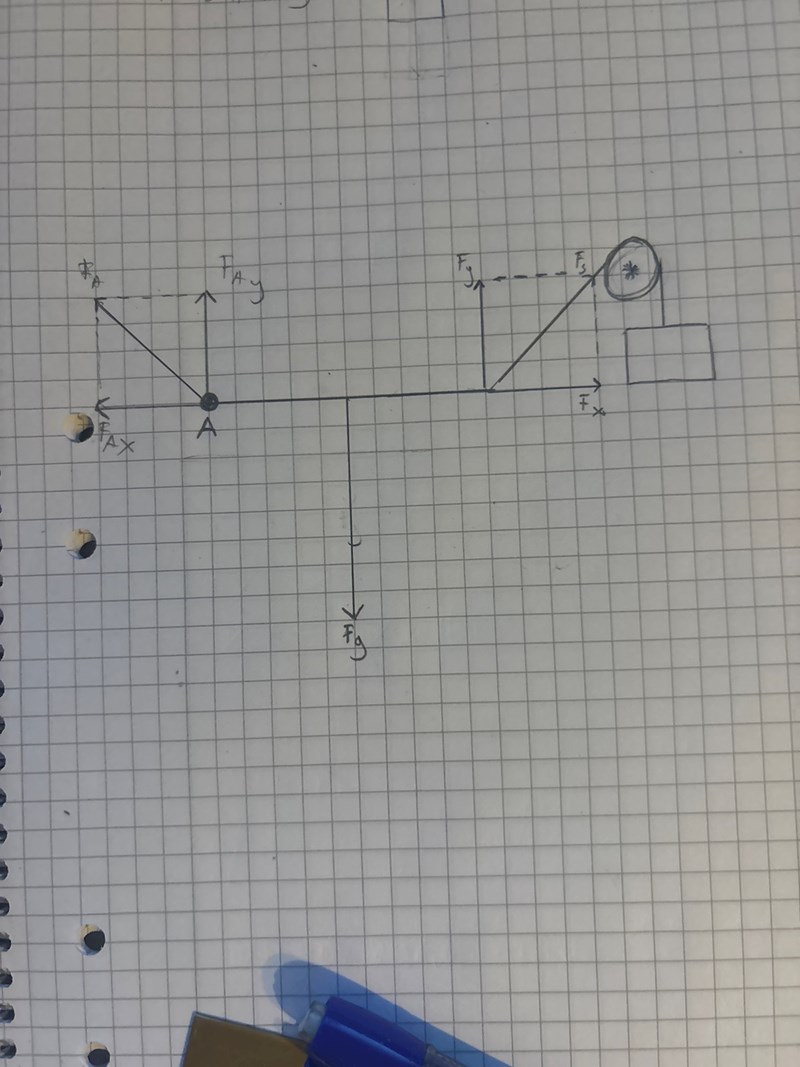

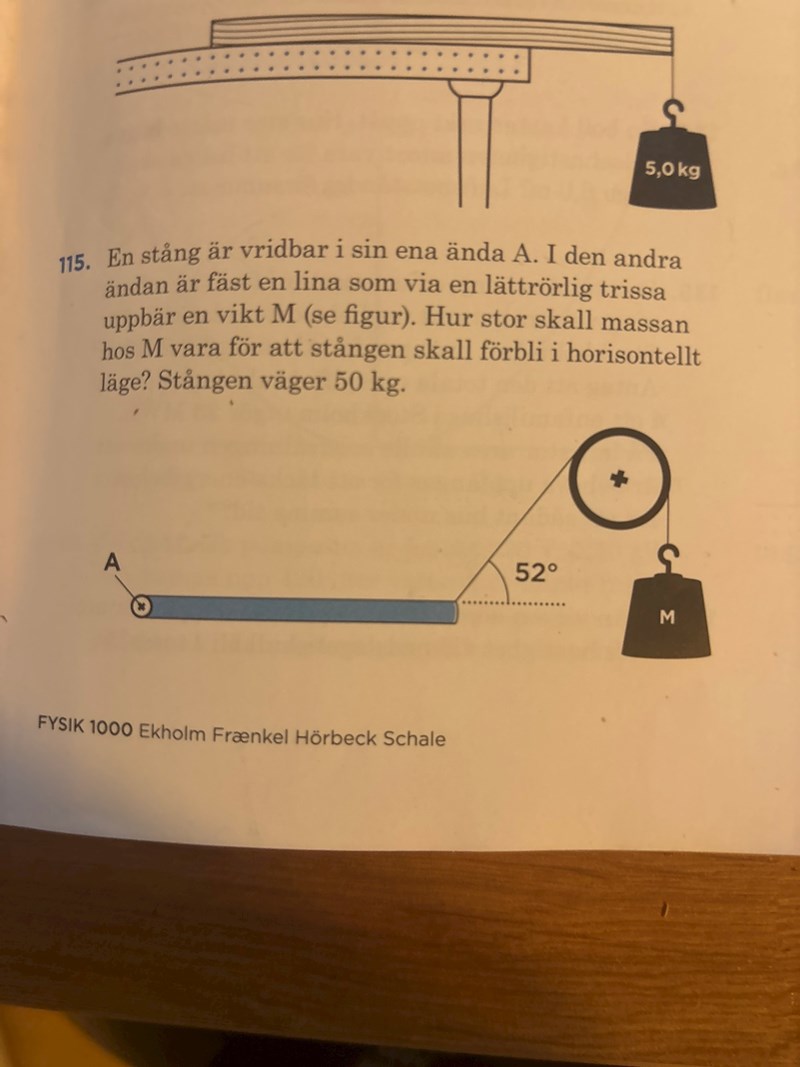

Jag vet inte om jag har ritat rätt på denna. Jag har räknat ut rätt svar så de behöver jag inte hjälp med utan bara figuren.

Det ser bra ut.

När det gäller reaktionskrafter i en infästning som i A så kan det vara svårt att veta åt vilket håll kraften verkar. Då är det helt ok att anta en riktning och vara noggrann med tecknen i sina beräkningar. Om antagandet om riktning var fel så blir krafterna negativa (dvs riktade i motsatt riktning). Kort sagt så spelar det inte så stor roll åt vilket håll man ritar krafterna vid en infästning.
