18 svar
54 visningar
Svante1337 9
Postad: 9 jun 20:53

Kraftjämnvikt och vridmomentjämnvikt.

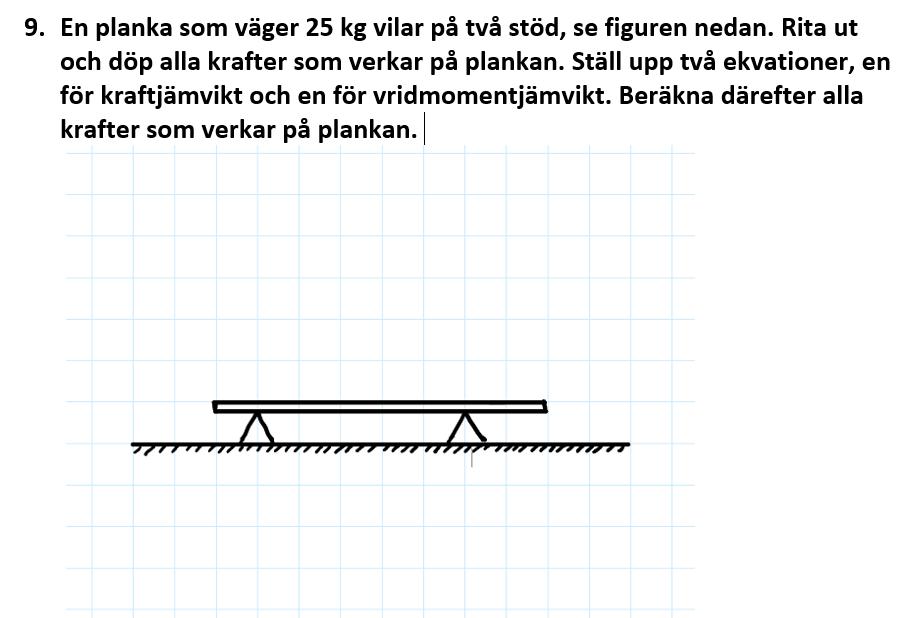

Hej, jag är snart klar med mekanik delen i Teknik och behöver hjälp med en uppgift som passar in på Fysik, uppgiften lyder så här:

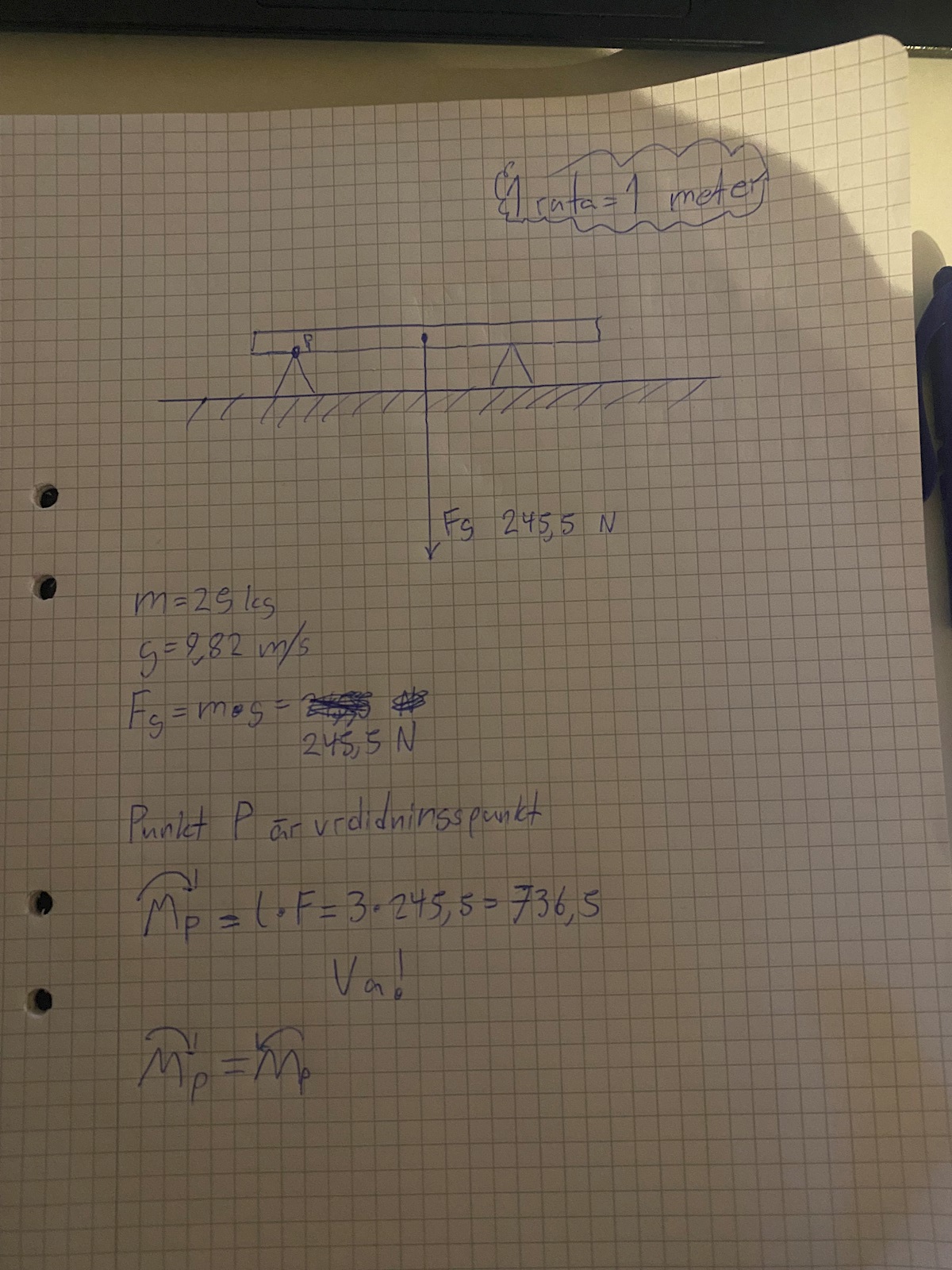

Jag har försökt många gånger men fastnar nästan direkt i början för att jag inte vet hur jag ska gå till väga. Här kommer ett av mina försök:

Som ni ser så kommer jag inte speciellt långt. Skulle gärna uppskatta hjälp.

Svante1337 skrev:

Hej, jag är snart klar med mekanik delen i Teknik och behöver hjälp med en uppgift som passar in på Fysik, uppgiften lyder så här:

Jag har försökt många gånger men fastnar nästan direkt i början för att jag inte vet hur jag ska gå till väga. Här kommer ett av mina försök:

Som ni ser så kommer jag inte speciellt långt. Skulle gärna uppskatta hjälp.

Sätt inte in siffror så tidigt! Håll dig till bokstäver så ånge det går, så blir det mindre rörigt.

Vilka tre krafter verkar på plankan? Rita in dem i bilden! En av dem har du redan ritat in.

Svante1337 9
Postad: 9 jun 21:22
Smaragdalena skrev:
Svante1337 skrev:

Hej, jag är snart klar med mekanik delen i Teknik och behöver hjälp med en uppgift som passar in på Fysik, uppgiften lyder så här:

Jag har försökt många gånger men fastnar nästan direkt i början för att jag inte vet hur jag ska gå till väga. Här kommer ett av mina försök:

Som ni ser så kommer jag inte speciellt långt. Skulle gärna uppskatta hjälp.

Sätt inte in siffror så tidigt! Håll dig till bokstäver så ånge det går, så blir det mindre rörigt.

Vilka tre krafter verkar på plankan? Rita in dem i bilden! En av dem har du redan ritat in.

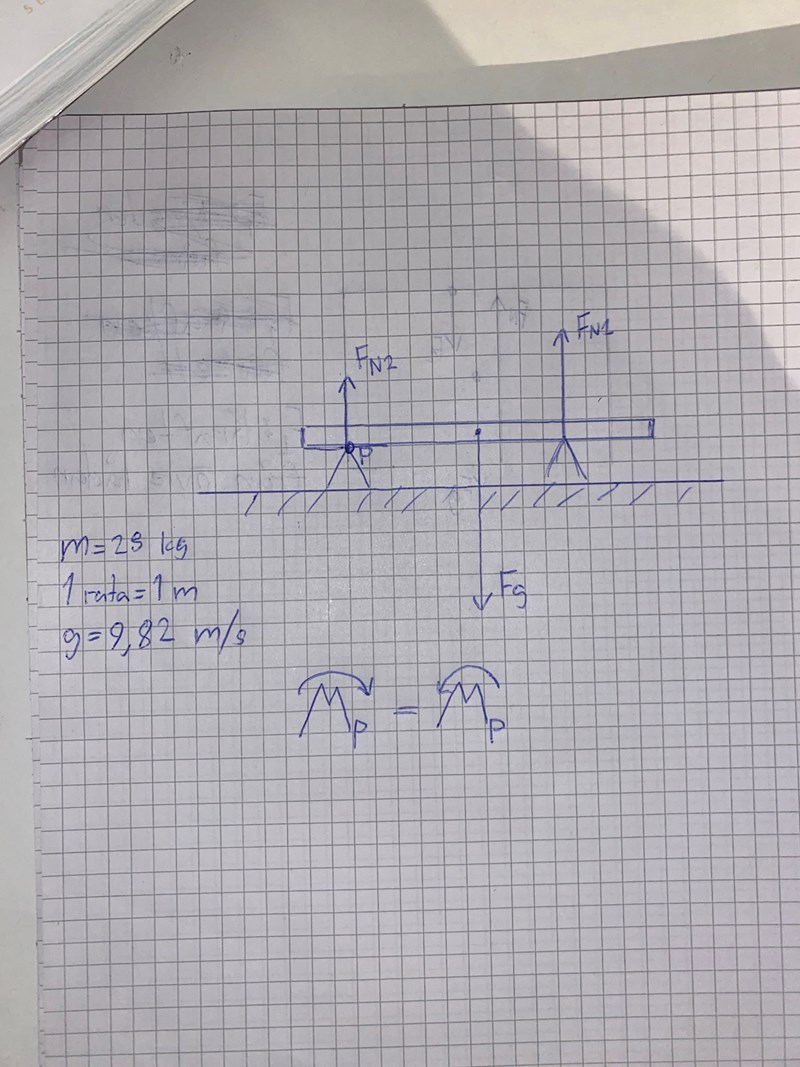

Tack men ver inte hur jag ska fortsätta nu

Vad gäller det för samband mellan de tre krafterna?

Visa spoiler

Plankan rör sig inte, så summan av alla krafter på den måste vara 0.

Svante1337 9
Postad: 10 jun 11:11
Smaragdalena skrev:

Vad gäller det för samband mellan de tre krafterna?

Visa spoiler

Plankan rör sig inte, så summan av alla krafter på den måste vara 0.

Okej men vad ska jag göra efter det? Förlåt om jag är trög var ett tag sen jag hade kursen.

Du får ett samband mellan de tre krafterna som du kan använda för momentjämvikt.

Svante1337 9
Postad: 10 jun 11:50
Smaragdalena skrev:

Du får ett samband mellan de tre krafterna som du kan använda för momentjämvikt.

Okej, men hur ska jag veta hur mycket av vikten från plankan åker medurs och moturs.

Hur menar du? Du har valt punkten P som vridpunkt, då kommer den delen som är till höger att vrida åt höger, ocd den delen som är till vänster om stödet att vrida åt vänster, och kraften från den andra bocken vrider också åt vänster. Du behöver räkna ut var tyngdpunkten är för båda delarna av brädan.

Svante1337 9
Postad: 10 jun 12:00
Smaragdalena skrev:

Hur menar du? Du har valt punkten P som vridpunkt, då kommer den delen som är till höger att vrida åt höger, ocd den delen som är till vänster om stödet att vrida åt vänster, och kraften från den andra bocken vrider också åt vänster. Du behöver räkna ut var tyngdpunkten är för båda delarna av brädan.

Jag fattar ingenting vet du nått liknande problem så är löst som jag kan kolla på?

Du får införa variabler för längden på de olika delarna av plankan. Eventuellt kan du behöva göra en momentjämvikt runt det högra stödet också.

Laguna Online 29126
Postad: 10 jun 17:33

Jag tycker det är onödigt att räkna på bidragen från vänstra och högra delen av plankan (sett från P) separat. Jag skulle räkna ut momenten från mg som en enda term.

Jag skulle tro att man behöver mäta i bilden för att kunna lösa uppgiften - annars verkar det inte finnas tilräckligt mycket info för att man skall kunna lösa uppgiften.

Svante1337 9
Postad: 10 jun 17:40
Smaragdalena skrev:

Jag skulle tro att man behöver mäta i bilden för att kunna lösa uppgiften - annars verkar det inte finnas tilräckligt mycket info för att man skall kunna lösa uppgiften.

Det är okej att anta att en ruta är 1 m

Svante1337 9
Postad: 10 jun 17:41
Laguna skrev:

Jag tycker det är onödigt att räkna på bidragen från vänstra och högra delen av plankan (sett från P) separat. Jag skulle räkna ut momenten från mg som en enda term.

Är hävarmen medurs 3 m och hävarmen moturs är 5 m om man utgår från rotationspunkten P

Laguna Online 29126
Postad: 10 jun 17:43

Var mäter du 3 och 5?

Svante1337 9
Postad: 10 jun 17:46
Laguna skrev:

Var mäter du 3 och 5?

Min lärare hade skrivit det. Vet inte varför.

Men jag vet inte hur jag ska få fram moment medurs och moturs. Vet att man ska ska använda hävarmen gånger kraften men vilken kraft? Och vilken hävarm?

Ett uttryck för kraften på det högra stödet får du fram med hjälp av kraftbalansen.

Hävstången är (det vinkelräta) avståndet från P till den punkt där kraften angriper, d v s till plankans tyngdpunkt respektive höger stöd om du gör som Laguna föreslår och räknar med hela plankans massa i tyngdpunkten.

Svante1337 9
Postad: 10 jun 18:01
Smaragdalena skrev:

Ett uttryck för kraften på det högra stödet får du fram med hjälp av kraftbalansen.

Hävstången är (det vinkelräta) avståndet från P till den punkt där kraften angriper, d v s till plankans tyngdpunkt respektive höger stöd om du gör som Laguna föreslår och räknar med hela plankans massa i tyngdpunkten.

Tack så mycket men hur använder kraftbalans?

Tack så mycket men hur använder kraftbalans?

Det beskrev jag i spoilern i inlägg #4.
