Elzz 26
Postad: 9 okt 2018

Kraftjämvikt och momentjämvikt (problemlösning)

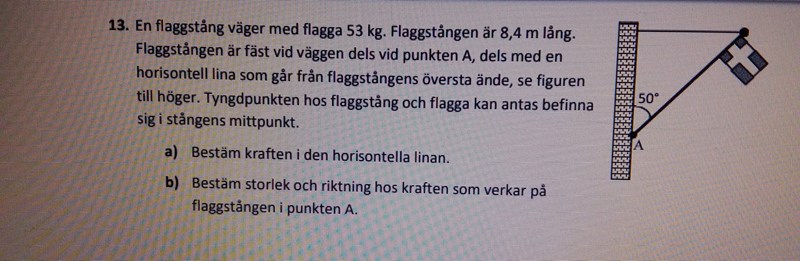

Hej! Jag skulle behöva hjälp med att lösa denna uppgiften!

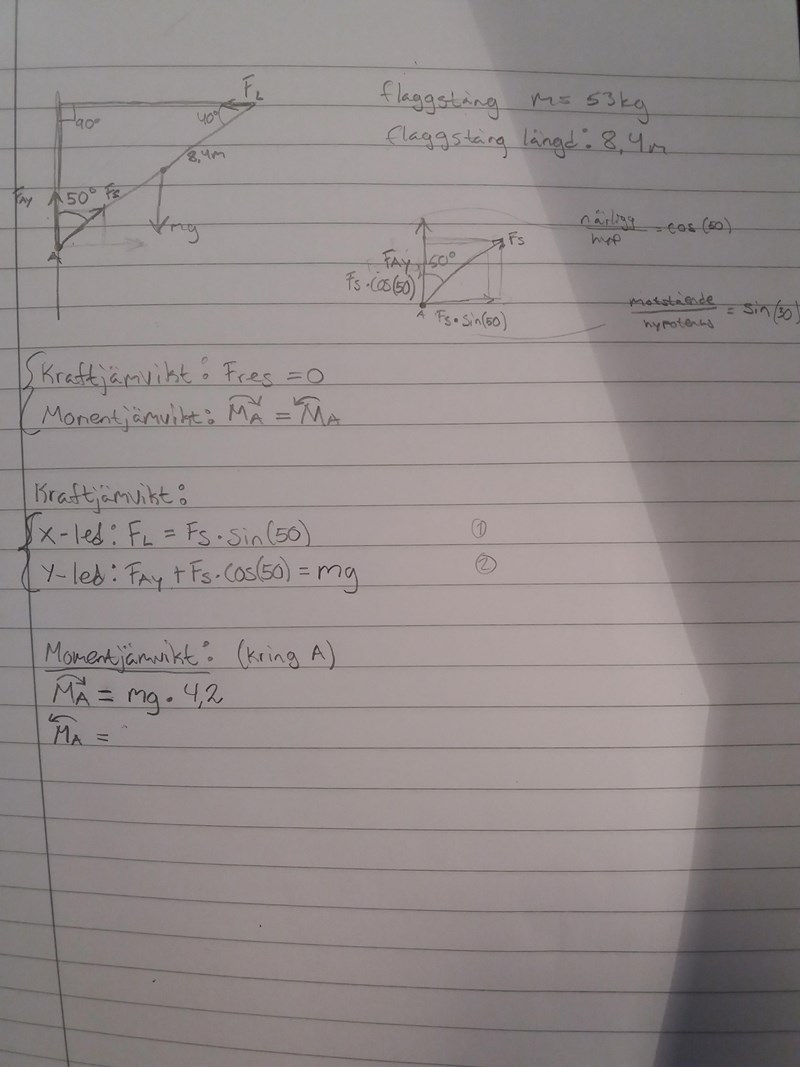

Jag har påbörjat en lösning där jag har frilaggt och gjort ett kraftdiagram:

Så här har jag alltså tänkt. Men är väldigt osäker på om jag tänkt rätt samt hur jag ska fortsätta.. så är väldigt tacksam för hjälp :)

AndersW 665
Postad: 9 okt 2018

Bra början men i y-led är Fay och Fs * cos(50) samma kraft, dvs bara en av dem skall vara med.

I momentjämvikten har du medurs mg*4,2 men du saknar något då den kraften inte är vinkelrät mot momentarmen.

Moturs har du FL men måste ta hänsyn till att inte heller denna är vinkelrät mot momentarmen.

Elzz 26
Postad: 9 okt 2018
AndersW skrev:

Bra början men i y-led är Fay och Fs * cos(50) samma kraft, dvs bara en av dem skall vara med.

I momentjämvikten har du medurs mg*4,2 men du saknar något då den kraften inte är vinkelrät mot momentarmen.

Moturs har du FL men måste ta hänsyn till att inte heller denna är vinkelrät mot momentarmen.

 Okej tack! Jag tänkte att M (moturs) blir = FL * sin(50) då?  Men M (medurs) är jag mer osäker på..  jag provade mg * 4.2 * cos(50) men det var fel haha ://

AndersW 665
Postad: 10 okt 2018

Tänk dig att du delar upp tyngdkraften i en kraft som går i flaggstångens riktning och en del som går vinkelrät mot flaggstången. Då bör du se att den komposant som är vinkelrät (som ger dig ditt moment) blir 4,2 * mg * sin (50). (Eller 4,2 * mg * cos (40))

Om du resonerar på samma sätt med FL så får du vaddå?

Elzz 26
Postad: 10 okt 2018

Okej jag provade och komposantuppdelade FL och fick då FL * cos(50), kan det stämma tror du? Och sedan multiplicerar jag det med längden till vridaxeln som är 8.4 tänker jag..

AndersW 665
Postad: 10 okt 2018

Jag inte bara tror, jag vet, det är precis så det blir. Om du då sätter upp dessa lika varandra kan du lösa ut Fl och därmed svara på a-uppgiften.

Elzz 26
Postad: 10 okt 2018

Okej vad bra, tack för hjälpen!
