adadiii 40 – Fd. Medlem
Postad: 10 apr 2019 17:51

Kraftmoment



"Beräkna de krafter som plankan påverkar bockarna".

Plankans massa: 8,2 kg "En homogen jämntjock planka med massan 8,2 kg och längd: 3,0 m placeras på två bockar enligt figur. I plankans vänstra ände finns också en vikt med försumbar bredd och med massan 5,4 kg.

För att lösa uppgiften, satte jag bocken med F1 som vridningspunkt. Sedan beräknade jag de krafter som värkar boken i Högerled, respektive Vänster led. Jag fick ekvationen till :

5,4 × 9,82 × 0,9 =F2 × 2,10 + 9,82 × 8,2 ×0,65,4 ×9,82 ×0,9-9,82×8,2×0,62,10= F2F2=-0,28057

Enligt facit ska det vara positivt svar men de skrev i VL : 8,2 x 9,82 x 0,6,

varför?

P.s ber om ursäkt att bilden ser ut så, kunde inte rotera den!

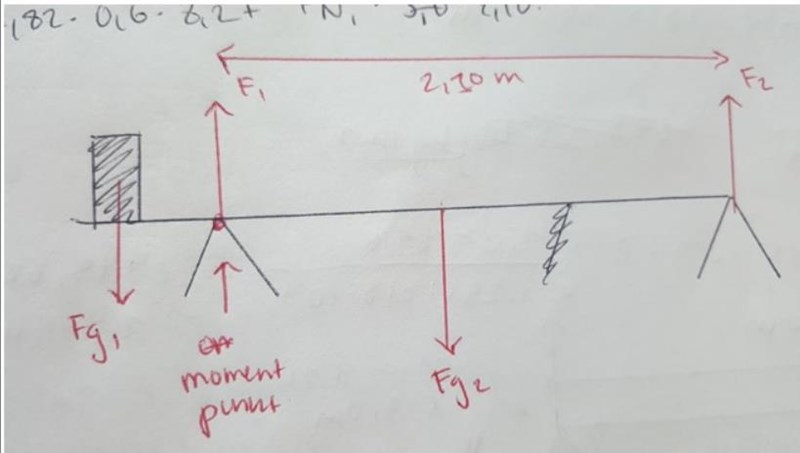

Affe Jkpg 6630
Postad: 10 apr 2019 22:49

Affe Jkpg 6630
Postad: 10 apr 2019 23:00 Redigerad: 10 apr 2019 23:07

Jämvikts-ekvation:
Fg1+Fg2=F1+F2

Moment-ekvation:
0,7*Fg1=1,15*Fg2-2.3*F2

adadiii 40 – Fd. Medlem
Postad: 10 apr 2019 23:08

Tack så mycket!
