Postad: 12 feb 2020

Kraftmoment

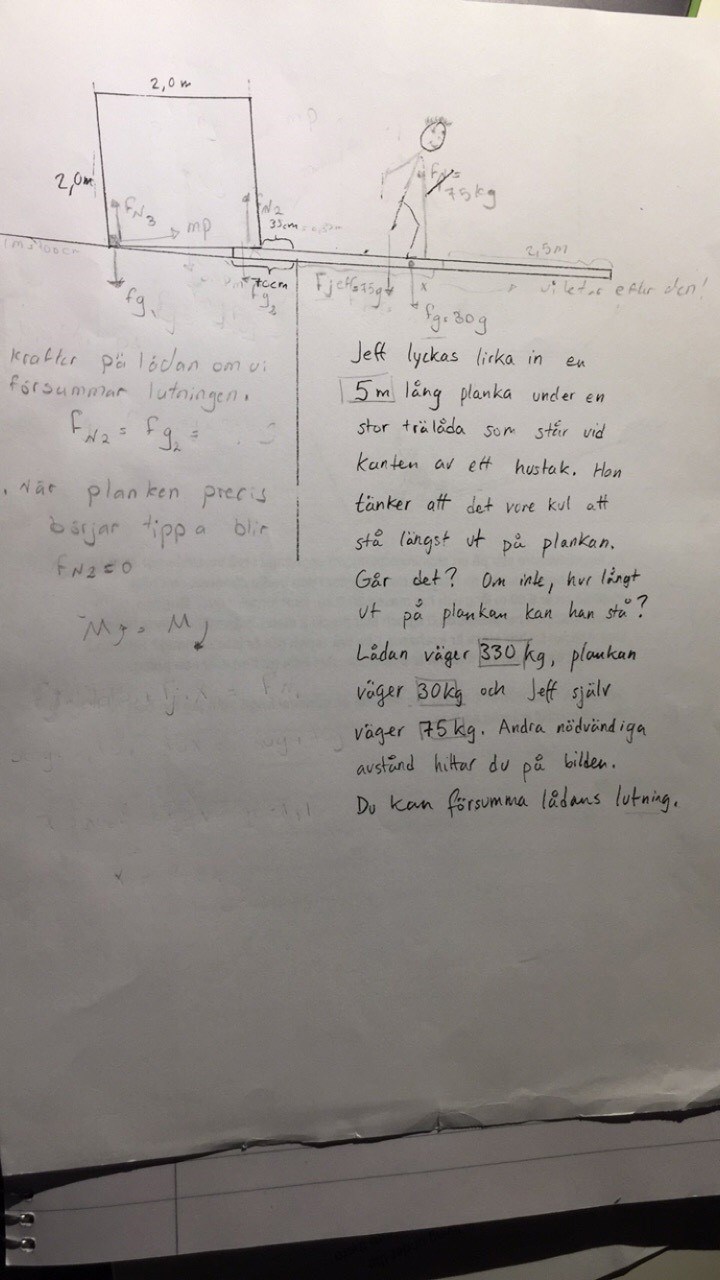

Hej! Jag behöver hjälp med denna uppgiften. Suttit i nästan 3 timmar men jag har inte kommit någonstans:(



Hur ska jag räkna normalkraften på höger sidan?



MVH

Affe Jkpg 5796
Postad: 12 feb 2020

Tyvärr är din bild på uppgiften helt oläslig, men jag har börjat med att hjälpa till med denna uppgift här:

https://www.pluggakuten.se/trad/kraft-776/

Börja med att beräkna med vilken kraft lådan trycker på plankspetsen.
Det är en enkel momentekvation, sedan blir det lite svårare :-)

petti 152
Postad: 12 feb 2020

Borde inte Kraften som lådan trycker med vara lika stor som fg, alltså Fn=Fg ?

petti 152
Postad: 12 feb 2020

petti 152
Postad: 12 feb 2020
petti skrev:

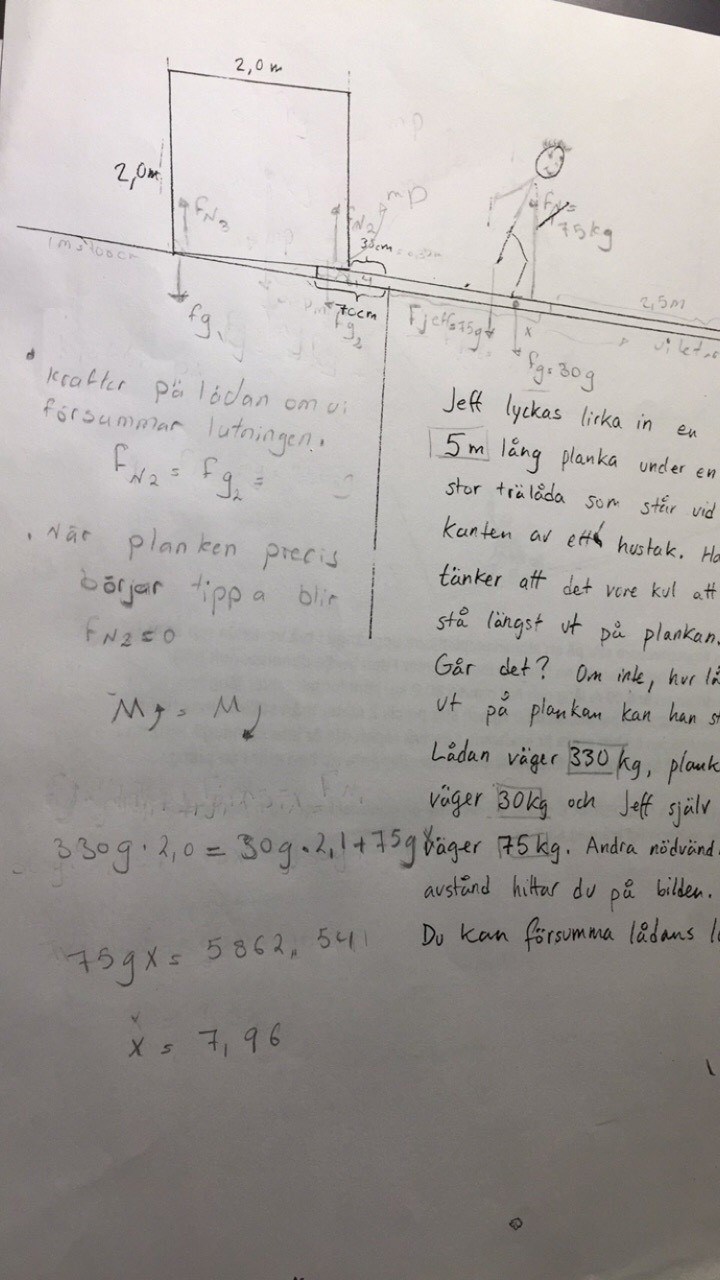

Kan man räkna såhär?

Affe Jkpg 5796
Postad: 13 feb 2020 Redigerad: 13 feb 2020

Borde inte Kraften som lådan trycker med vara lika stor som fg, alltså Fn=Fg ?

Betrakta först bara lådan, som jag redan beskrivit.

Momentpunkt i lådans nedre vänstra hörn:
mg*l= FL*l2

Rita det som ingår i ovanstående momentekvation

petti 152
Postad: 13 feb 2020

Men kommer inte Lo L2 vara lika långa?

petti 152
Postad: 13 feb 2020

Om jag lägger momentpunkten i lådans nedre vänstra hörn, så blir de noll. Sedan har vi bara två krafter, en ena är mg och den andran är FN2. Men de båda verkar i samma ställe, en av dem är medurs och den andra är moturs. Då de har samma längd, vilket ger Fn2 blir lika med 330*9,82= 3240,6 N. varför blir den fel?:(((

petti 152
Postad: 13 feb 2020

Med FN2 menar jag FL som du skrev. Jag får 1,8 m både L och L2 .

Affe Jkpg 5796
Postad: 13 feb 2020

En enkel momentekvation med momentpunkt runt lådans nedre vänstra hörn borde du klara!

Visst har väl "mg" och den högra röda pilen olika långa momentarmar!

petti 152
Postad: 14 feb 2020

Löste den! Tack!!
