Kretsförenkling inom ellära?

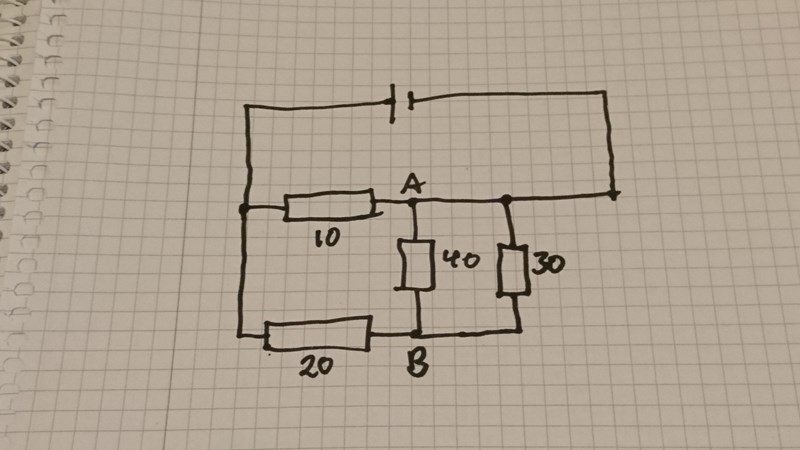

Jag ska lösa spänningen mellan AB. Hur ska jag förenkla denna krets? Strömmen delar på sig lite märkligt där mellan AB.
Punkten till höger om A har samma potential som A, så 40 ohm och 30 ohm är parallellkopplade.
Jag följer inte riktigt ditt resonemang. Vad menar du?

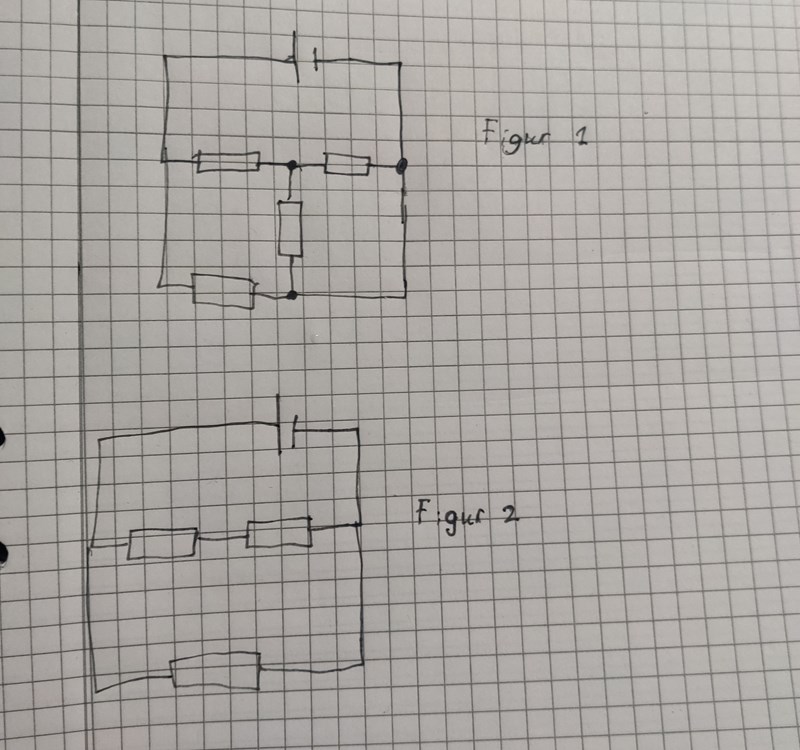

Om du ändrar bilden lite, så att 30 ohm vinklas uppåt och sedan ansluter en liten bit till höger om A, ser du då att det är en parallellkoppling? Rita vad du tror att jag menar.
Jag menade så här:
Aha. Så sedan kan man beräkna ersättningsresistansen för 40 och 30 och sedan addera den resistansen med 20 ohm för att i sin tur parallelkoppla den med 10 ohm resistorn?
Yes! Du är på rätt spår.
Jag fick ut svaret till 11 volt men det var väldigt trixigt.
Jag fick 11.08 så det stämmer nog. Annars har vi båda fel :-)
Ett tips: Ett av motstånden påverkar inte spänningen över A - B.
