skrållan100 393
Postad: 23 apr 2021 20:13

Kub hänger i taket, bestämma linkrafter

Hej,

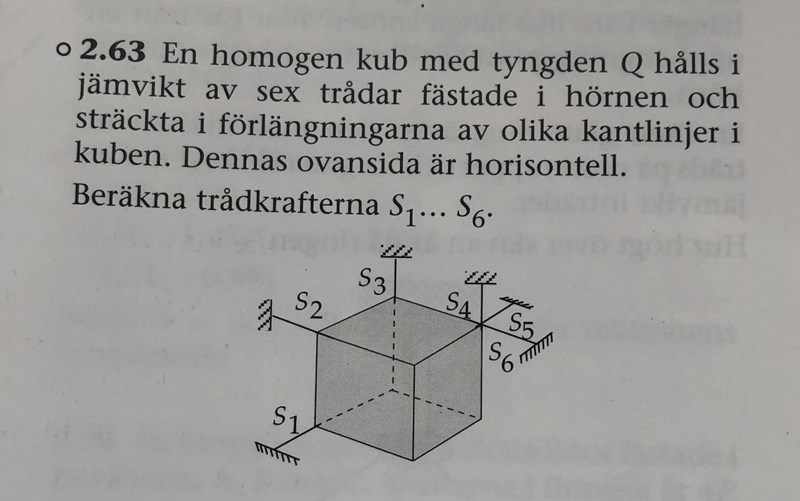

jag försöker lösa denna upg:

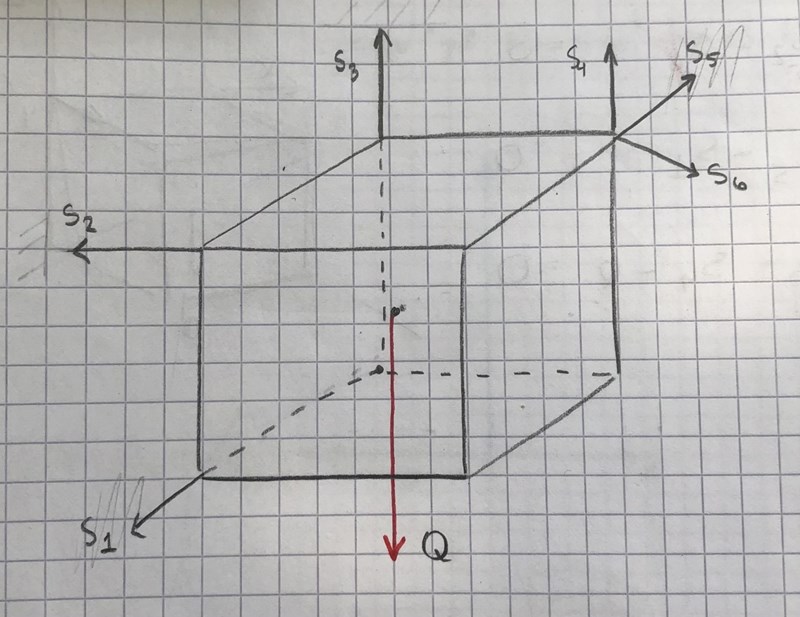

Såhär har jag börjat:

Kuben är i jämvikt, dvs:

Fx=0                 Fy=0                   Fz=0    Mx =0                My =0                  Mz =0

S1+S2+S3+S4+S5+S6=Q



Fx =S2-S6Fy =S1-S5Fz =S3+S4-Q

Men när jag ställa upp momentekvationerna blir jag osäker. Om jag skulle utgå från att origo ligger till höger i den övre "innersta" kanten får jag det till:

M=S3L - S22L + 3L       (moturs)



Vet inte om detta är rätt eller vad jag ska göra med det för att få just enskilda krafter. Vad borde jag använda för metod?

henrikus Online 655 – Livehjälpare
Postad: 23 apr 2021 20:46

Det finns tre kraftjämvikter. I x, y och z-led.

Det finns tre momentjämvikter. Runt x-axeln, y-axeln och z-axeln. Var axlarna ska gå igenom är ju valfritt men det kanske är bra att välja kubens mittpunkt.

6 ekvationer, 6 obekanta. Borde funka.

SaintVenant 3888
Postad: 24 apr 2021 01:46

Oavsett var momentpunkten läggs ska den vara lika med noll om du har statisk jämvikt.

henrikus Online 655 – Livehjälpare
Postad: 24 apr 2021 11:34
Ebola skrev:

Oavsett var momentpunkten läggs ska den vara lika med noll om du har statisk jämvikt.

Ja, oavsett var momentpunkten läggs ska det resulterande momentet vara noll vid statisk jämvikt.
